32GB容量MicroSD存储卡外观结构

　　在消费电子与嵌入式设备的结构设计流程里，存储卡这类小型外接存储介质的三维建模，往往是整机堆叠校验阶段容易被忽略却直接影响装配良率的环节。本次完成的MicroSD卡三维结构，完整还原了标准TF卡的本体轮廓、金手指区域、侧边防呆缺口与尾部卡位特征，可直接用于手持终端、车载导航、安防摄像头、工业数采模块的卡槽干涉校验工作。

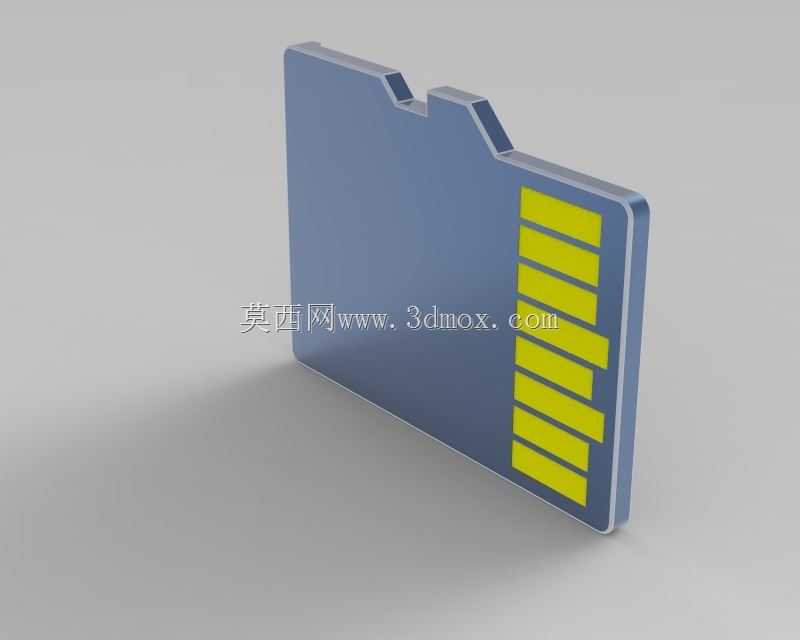

　　从实际装机场景来看，MicroSD卡的插入行程、卡槽弹片接触位置、卡体与卡座壳体的预留间隙，都需要和卡件本体尺寸做匹配验证。建模过程中首先锁定卡体的基准平面，以标准存储卡的长宽厚边界作为草绘基底，卡体主体为薄型矩形硬质塑壳，边角做小半径圆角处理，避免插拔过程中刮伤卡座内壁。卡体前端的金手指接触面做了等距分区，对应卡座内部的弹性触片，建模时保留了接触区的平面度要求，没有额外添加凸起特征，保证插拔时触片可以平顺滑过接触表面。

　　外形细节上，卡体尾部的阶梯卡位特征是核心防脱结构，对应卡座推入后的锁止卡扣位置，该特征的高度差、斜面导向角度都按照实际插拔手感做了还原：推入时卡扣沿斜面抬升，到位后卡入阶梯槽完成锁止，再次按压时卡扣沿斜面退出实现弹出。卡体侧边的防呆缺口做了不对称切边处理，从几何上杜绝反插、错插的可能，设计时该缺口的位置距离前端接触面的尺寸严格对齐通用卡座的定位柱，反向插入时缺口无法对位，卡体无法进入卡槽行程。

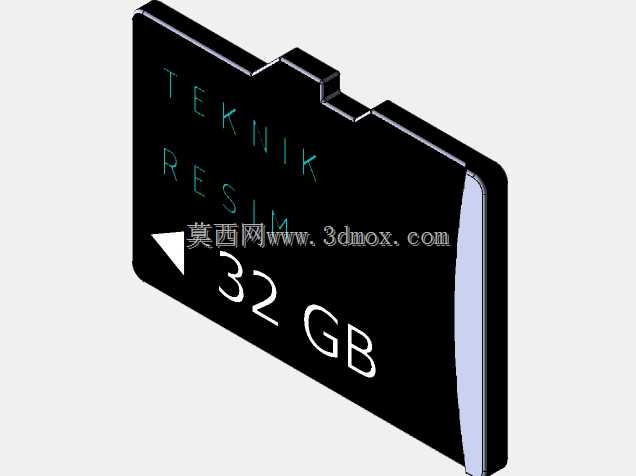

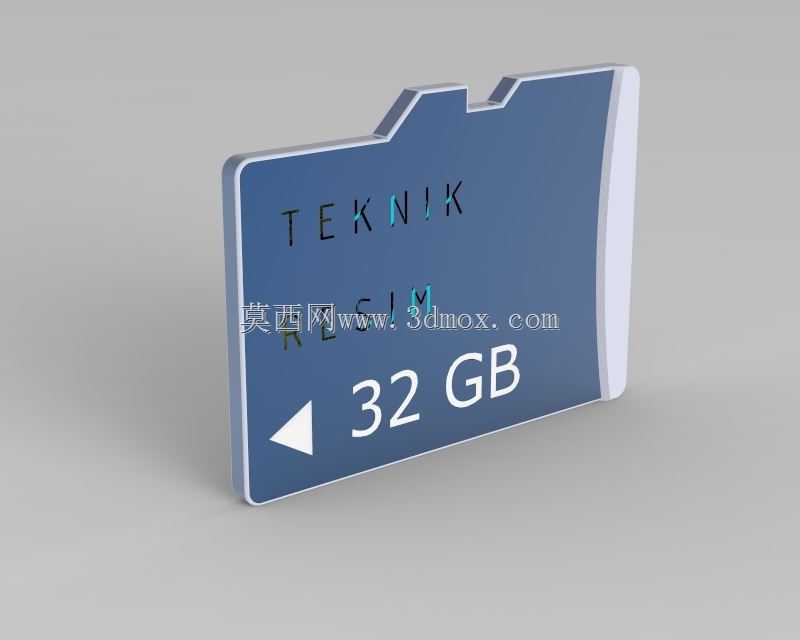

　　外观面的丝印区域做了平整面处理，容量标识、品牌字符区域预留了足够的印刷平面，没有设置突兀的加强筋或者凸台，符合量产存储卡的表面工艺要求。卡体整体壁厚均匀，薄壳结构在保证结构刚性的同时控制整体重量，满足便携数码产品的轻量化需求。

　　安装边界层面，建模时同步梳理了卡体完全插入卡座后的占用空间：卡体前端金手指区域需完全没入卡座内部，尾部外露面与设备外壳的卡槽端面齐平，弹出后卡体尾部露出壳体的长度满足手指捏取取出的操作空间。在做整机结构堆叠时，将该卡模型导入装配环境后，可以直接校验卡座周边的PCB元件、壳体筋位是否和卡体的插拔行程发生干涉，尤其是卡体弹出过程中扫过的空间区域，需要避开周边的电容、连接器等较高元件，避免出现卡滞、顶坏元件的问题。

　　从功能特性角度，该类存储卡作为可拆卸移动存储介质，承担着设备本地数据存储、扩容的作用，在安防监控场景下需要长期处于卡槽内持续读写，卡体的尺寸公差直接决定长期使用后是否会出现松脱、接触不良的问题；在手持消费电子场景下，用户频繁插拔的操作对卡体边缘的耐磨度、卡位结构的疲劳寿命都有要求，建模时保留的所有圆角、导向斜面，都是为了降低插拔过程中的摩擦阻力，减少塑料碎屑的产生。

　　结构设计思路上，没有对卡体做多余的异形改造，完全遵循通用MicroSD卡的互换性要求，保证该模型可以适配市面上绝大多数标准TF卡座，不需要对卡座结构做额外修改。卡体的分模线位置设置在侧面厚度居中位置，外观面不会留下明显合模痕迹，符合注塑量产的工艺要求，拔模斜度沿着卡体插拔方向设置，保证注塑件可以顺利从模具中顶出，不会出现粘模、拉伤的问题。

　　对于从事数码产品结构设计的工程师来说，该模型可以直接作为卡槽设计的参照基准，在方案阶段就完成插拔行程、空间预留、干涉检查的全部校验，减少后期打样阶段反复修改卡座、壳体模具的成本，也能提前规避用户使用过程中出现的插卡不顺、弹卡失效、接触断连等常见故障。
