轻型栏板货运拖挂车厢结构设计

　　这套拖挂承载结构的建模逻辑，是先从道路使用的实际边界倒推的，而不是先画外形再凑尺寸。日常城郊农资转运、露营装备拖运、厂区零散物料周转这类场景里，拖挂不需要重型半挂的承载量级，但经常要走铺装路接缝、乡间非铺装颠簸路面，还要兼顾人工装卸货的便利性，所以整体采用低货台开放式栏板布局，货台底面离地高度控制在常规轻型挂车的合理区间，配合两侧轮罩的内凹避让，既保证行驶过程中足够的离地间隙，过减速带、浅坑洼时不会剐蹭底架，又能让装卸货时的抬升高度降到普通人徒手搬运的舒适范围。

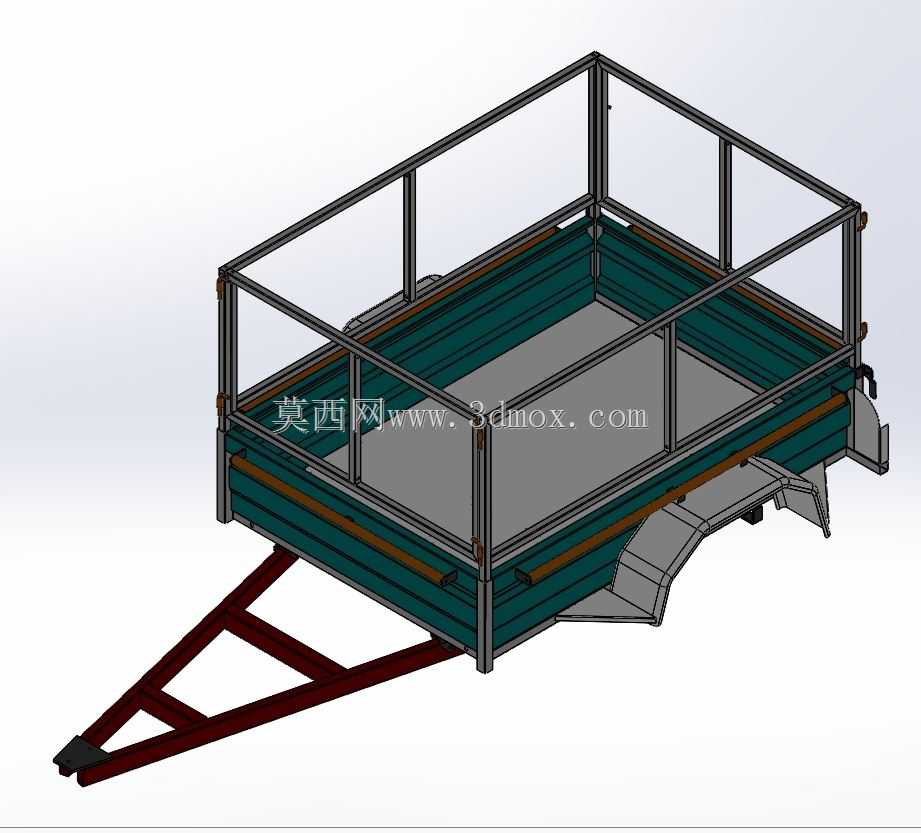

　　底盘承载框架采用矩形型钢拼焊的主次梁结构，两根纵向主横梁从前端三角牵引架位置一直贯通到车尾，横向承载梁按均匀间距排布，直接承托上方的货台底板，载荷从底板传递到横梁，再分散到纵梁，最后通过轮轴位置的悬挂安装座传递到行走机构，力流路径没有突然的截面突变，能避免局部应力集中导致的焊缝开裂。前端三角牵引架采用斜向撑杆交汇的结构，交汇点预留牵引连接座的安装界面，三角区的杆件夹角经过校核，转向时牵引架不会和牵引车后保险杠发生运动干涉，大角度转弯、倒车时的活动余量也留足了间隙。

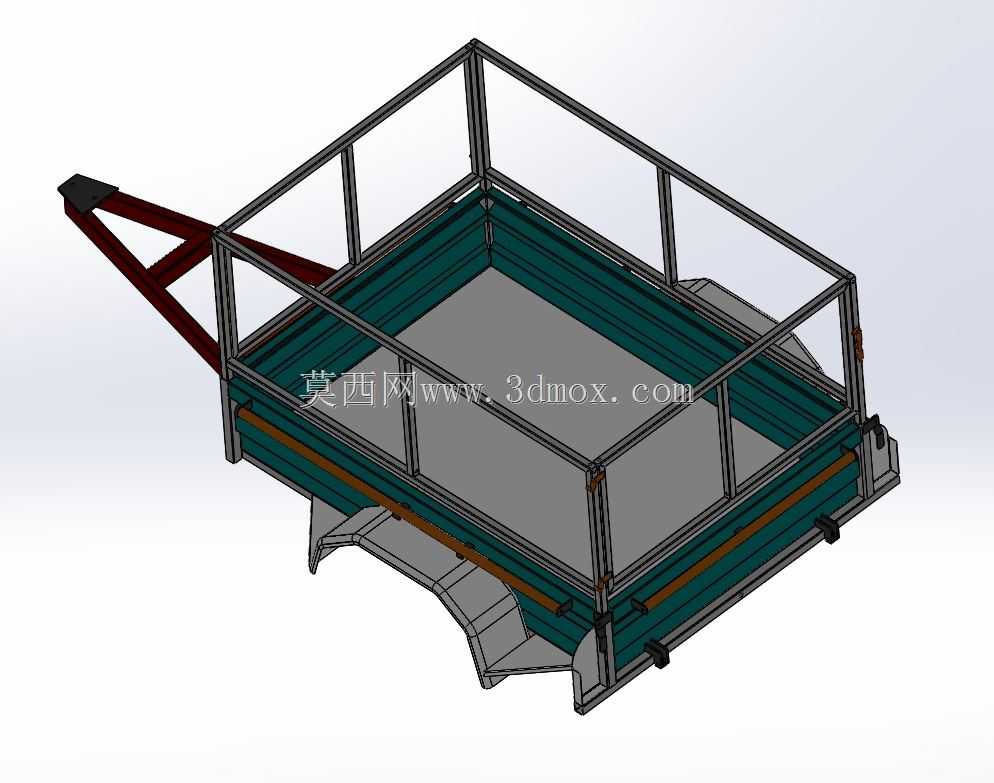

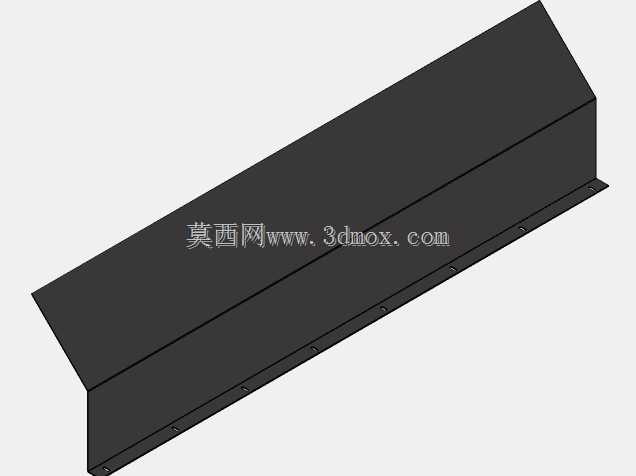

　　货厢部分没有采用固定式高栏板，而是做了可拆装的围栏框架：货台四周的底边框是深绿色的实体栏板，高度大概到成年人小腿位置，能挡住散料、小件货物不会从侧边滑落；上方的黑色围栏由方管焊接成矩形框，通过角部的插接固定件和底栏连接，运输高度较高、体积较大的货品时，可以把整圈围栏拆下，只用底栏约束货物；运输零散小件、农资、露营桌椅这类容易滚落的物品时，把围栏插装固定，就能形成更高的侧向围挡，不用额外焊接死结构，适配不同的载货需求。轮罩位置按照轮胎跳动的最大行程做了内凸的弧形避让，钢板冲压成型的轮罩半包裹轮胎上部，既挡住行驶中轮胎带起的泥水溅到货厢里，也避免货物直接挤压轮胎，满载状态下轮胎上下跳动、转向摆动都不会和轮罩、货台底板发生剐蹭。

　　建模过程里所有装配界面都做了对齐约束：牵引座的安装孔位匹配标准轻型拖挂牵引连接装置的孔距，轮轴安装座的宽度适配常见的小吨位拖挂车轴，围栏插接件的配合间隙留了千分之几的安装余量，既不会插装时卡滞，长期使用出现轻微形变后也不会松旷。货厢的整体宽度符合轻型拖挂的上牌尺寸边界，长度方向牵引架伸出的距离经过测算，保证牵引车和拖挂之间的最小转弯半径下，两车箱体不会发生夹角碰撞，车尾的后栏板可以向下翻平，延伸装卸货的搭接面，搬运长件物料时可以临时搭在货台和地面之间做过渡桥。整套结构没有多余的复杂曲面，绝大部分构件都是标准型材切割、焊接、装配，工艺性很强，小作坊的常规焊接、切割设备就能完成试制，不需要特殊的冲压模具，后期维护时哪一段栏板、杆件出现变形，直接切割替换对应型材件即可，维护成本很低。
