单人履带式代步作业小车结构设计

　　这套履带式单人承载小车的结构方案，最初是围绕狭窄非硬化场地的短途载人作业需求搭建的，在果园行间巡检、大棚内农事操作、厂区狭小通道设备点检、山地步道短途转运这类轮式车辆难以顺畅通行的场景里，普通充气轮车辆很容易因为泥泞、碎石、松软土层出现打滑陷车，而宽幅履带的接地比压可以控制在很低的水平，整机加上乘员的重量分散到整条接地履带上，即使在湿软泥地、积雪路面或者散落碎石的工地临时便道上，也不会轻易压陷路面或者失去抓地力。

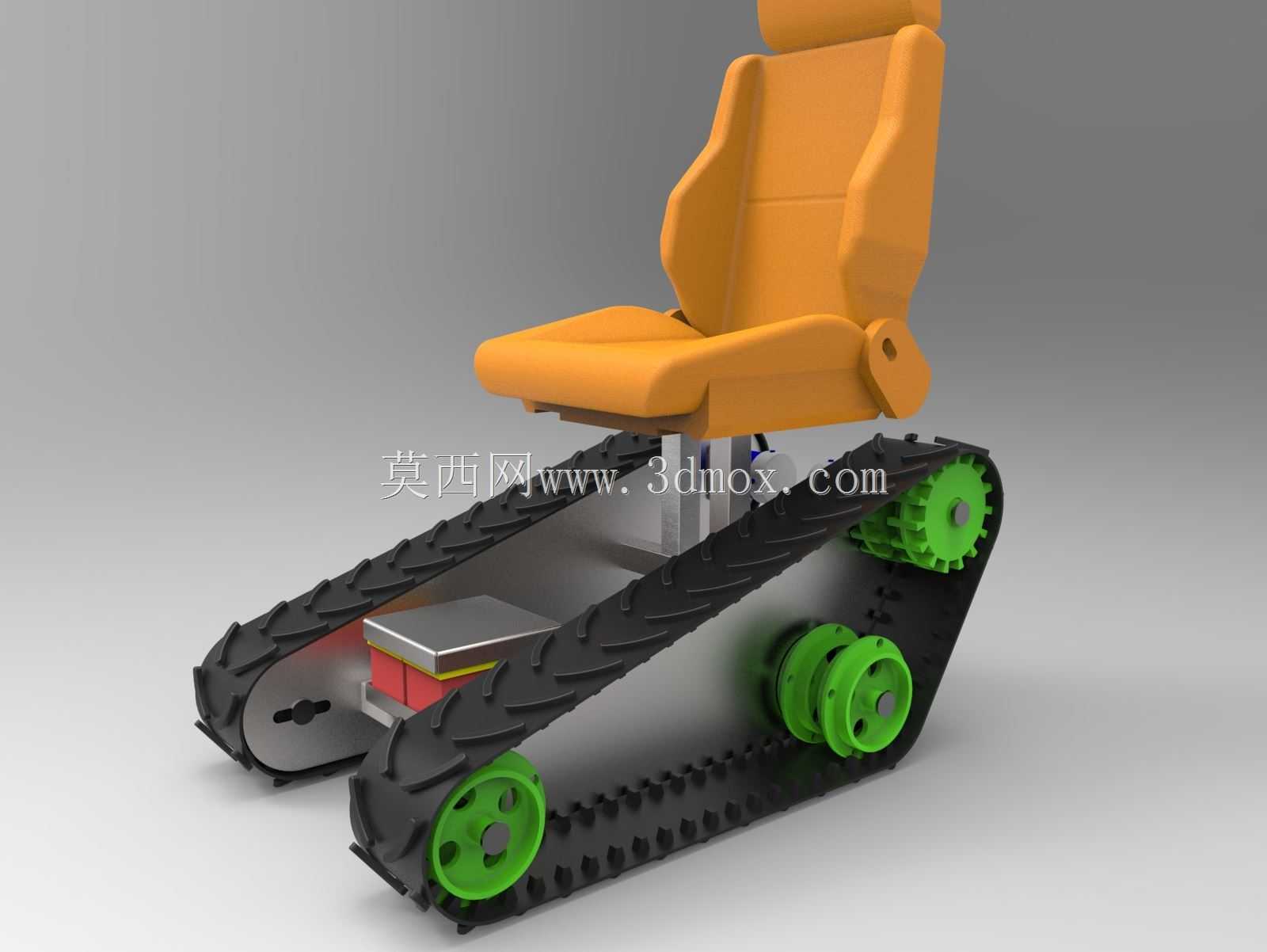

　　从布局上看，整套行走机构采用左右对称的单条橡胶履带配置，没有采用复杂的多轮负重悬挂，而是用三个大直径绿色工程塑料轮系完成履带的张紧、导向与驱动：前端带齿的轮盘和履带内侧的啮合齿咬合传递动力，中部两个轮体承担主要承重并约束履带下垂量，履带外圈压制有连续的人字形防滑花纹，在湿滑路面可以有效排出接触面的泥水，避免花纹被泥浆填满后摩擦力骤降。履带骨架内部埋有高强度抗拉纤维层，既可以避免金属履带运行噪音大、容易刮伤硬化路面的问题，也能保证长期弯折运行下不会出现拉长脱轨的情况。

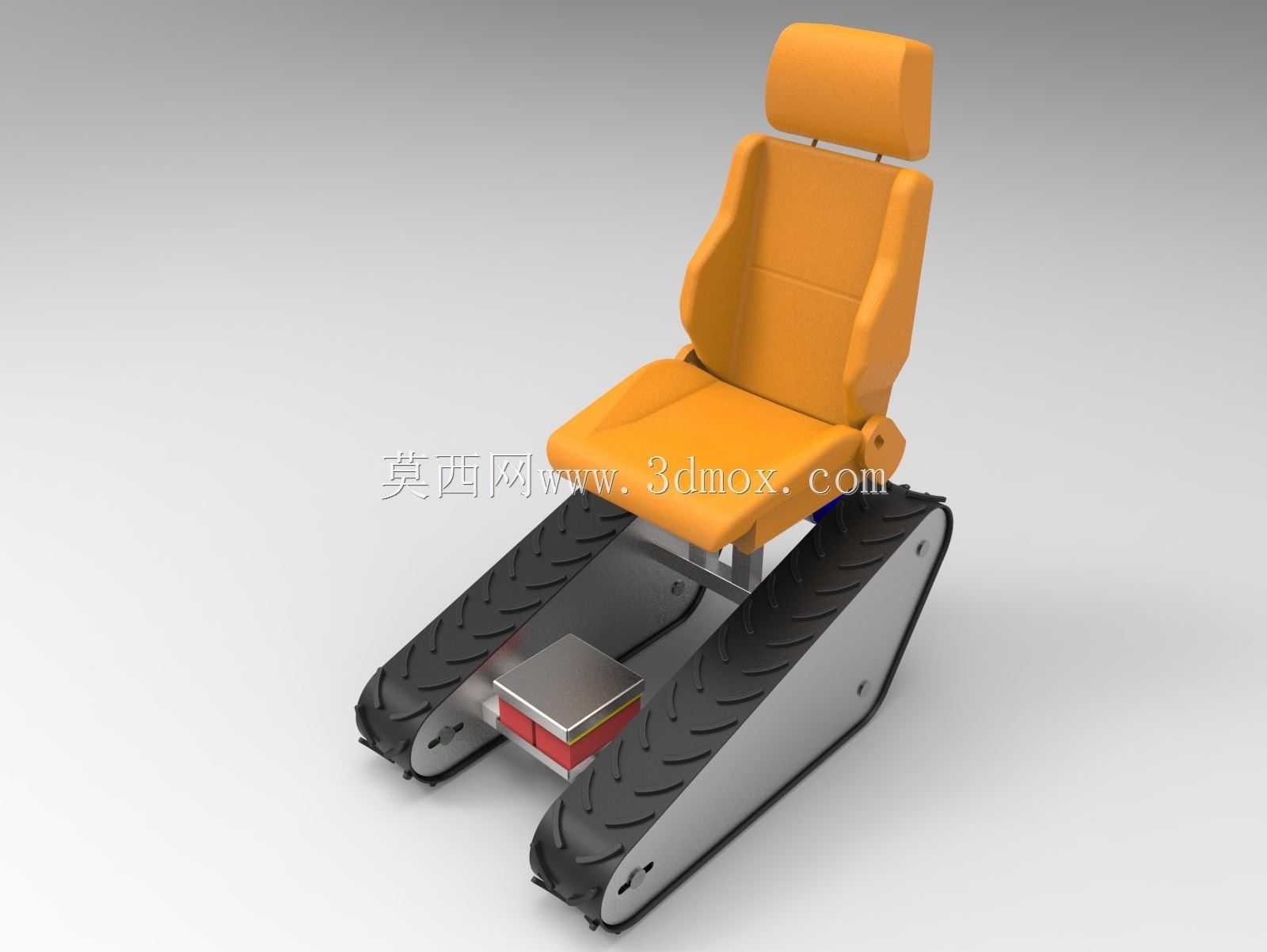

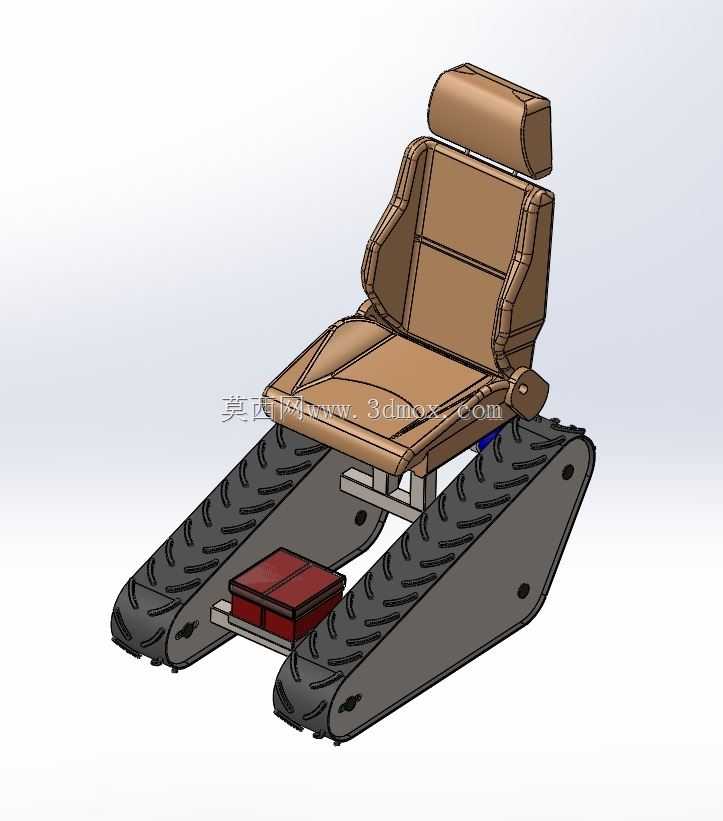

　　承载部分直接在履带架上方布置了一体式工程塑料座椅，座椅的靠背和坐垫做了符合人体坐姿的曲面弧度，侧边预留的铰接孔位可以后续加装扶手、安全带或者简易靠背调节机构，座椅底部的支架和履带主框架之间预留了足够的安装空间，图中可以看到框架中部露出的电池与动力组件安装位，这个区域的边界尺寸刚好可以容纳常规铅酸电池组或者锂电池包、驱动电机以及减速传动单元，布局时把重心刻意控制在履带接地段的中心区域，避免乘员坐入后整机出现前后倾翻的趋势，即使爬上15度左右的缓坡，重心投影也始终落在两条履带的接地支撑范围之内。

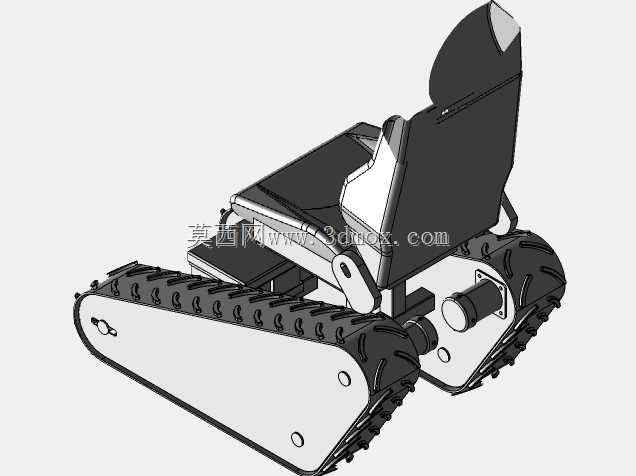

　　建模过程中首先完成的是履带环的轨迹约束，先确定三个轮体的中心距与轮缘直径，保证履带包络轮系后的张紧量处于合理区间，既不会因为张紧力过大导致轮轴轴承过早磨损，也不会因为张紧不足在转向时出现履带跳齿。轮体本身采用镂空辐条结构，在保证轮缘强度足够承受径向载荷的前提下尽可能降低旋转件的自重，轮心的通孔和键槽结构直接和驱动轴、从动轴配合，轴端预留的轴承安装位可以直接选配标准深沟球轴承，固定到两侧的车架侧板上。车架主体采用折弯钢板焊接的框架形式，两侧板的开孔位置完全同轴，装配时可以先把三个轮轴预装到一侧侧板，套入履带后再合拢另一侧侧板，大幅降低装配时的对位难度。

　　实际使用场景里，这类小车不需要很高的行驶速度，重点是低速大扭矩的通过性能，转向时通过两侧履带差速实现原地或者小半径转弯，在宽度仅一米左右的狭窄通道里也可以完成掉头，不需要额外预留很大的转向空间。座椅下方的空余空间除了布置动力电池，还可以根据作业需求加装小型工具储物箱、农药喷洒挂载点或者检测仪器安装支架，拓展成不同用途的作业底盘。设计时也充分考虑了维护边界：履带属于易损件，张紧轮的安装位置预留了长条形调节槽，松开轴座固定螺栓即可移动轮体调整履带张紧度，不需要拆解整个车架就能完成履带更换；所有轮系的润滑点都朝外布置，日常保养时不需要探入车架内部即可加注润滑脂。

　　外形尺寸方面，整车宽度控制在普通成年人肩宽附近，长度刚好覆盖座椅前后延伸范围，离地间隙高于常规轮式代步车，越过地面凸起的石块、田埂或者车间地面的管线槽时不会出现底盘磕碰。座椅的安装高度经过适配，乘员双脚可以自然搭放在车架前方的脚踏区域，长时间乘坐也不会出现腿部悬空的疲劳感。整套结构没有冗余的复杂装饰件，所有外露部件都兼顾功能实用性，既可以作为小型非道路载人作业底盘的原型验证方案，也可以在此基础上拓展无人驾驶巡检底盘、小型场地运输平台的衍生设计，建模时所有配合面的装配间隙都按照实际工程公差预留，运动部件在软件环境中可以完整模拟履带绕轮系转动的全行程动作，不存在结构干涉问题。
