四孔定位加工专用钻夹具结构设计

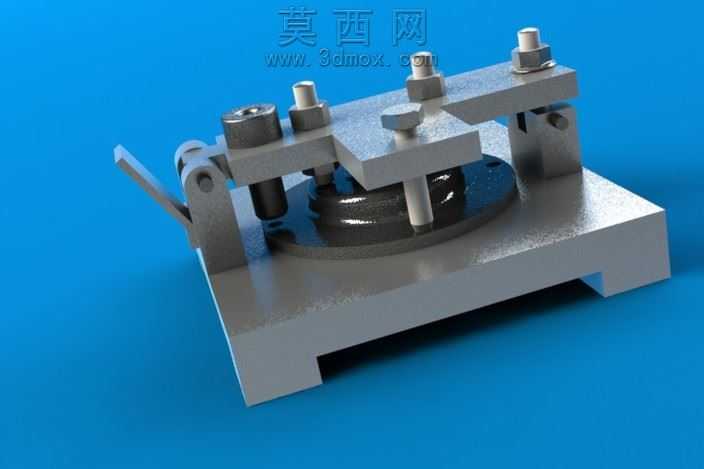

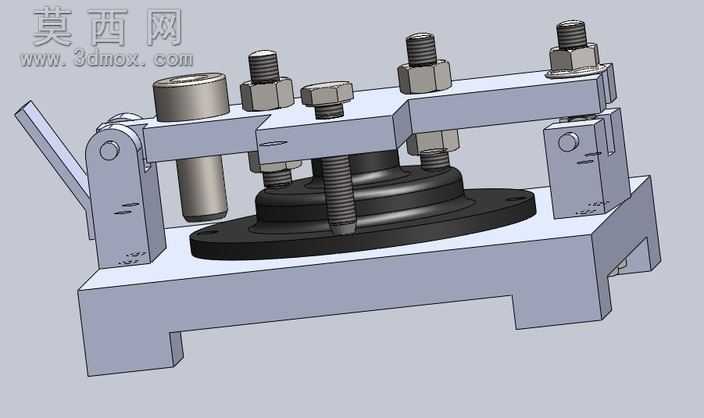

本钻夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对各组成部件的装配关系、公差配合进行了精准定义，确保模型可直接用于后续的工程图导出与实际加工参考。渲染阶段采用金属材质质感表现，底座、压板、定位销、夹紧螺栓等部件分别赋予对应的铸铁、钢材材质属性，调整环境光与反射参数，清晰呈现出夹具各部分的结构轮廓与金属表面质感，蓝色背景的渲染设置突出了夹具主体的结构细节，便于直观观察各部件的位置关系。从结构设计来看，该夹具采用底座作为整体承载基础，上方设置多组定位组件与夹紧机构，通过铰接式压板结构实现工件的快速装夹，钻套位置精准对应工件上四个呈圆周分布的孔位，保证钻孔加工时的位置精度，夹紧螺栓与可调定位销的组合设计，可适配对应规格工件的装夹需求，操作手柄的设置方便操作人员快速完成夹紧与松卸动作，整体结构紧凑，各功能部件布局合理，无多余干涉结构。设计思路围绕圆周分布四孔的加工定位需求展开，重点解决多孔加工时的位置度保证问题，通过固定式钻套引导钻头进给，避免钻孔过程中出现偏斜，同时采用多点夹紧的方式保证工件装夹的稳定性，减少加工过程中的振动，提升钻孔加工的精度与表面质量，夹具的定位基准与加工基准重合，有效降低了定位误差，整体结构兼顾了装夹效率与加工精度，适用于对应盘类零件的四孔钻削加工工序，建模时对各活动部件的运动行程也进行了校验，确保夹紧、松卸动作顺畅无卡滞，各连接部位的强度也通过结构优化得到保障，满足实际加工场景下的使用要求。
