带安装底座的助焊剂电容器结构设计

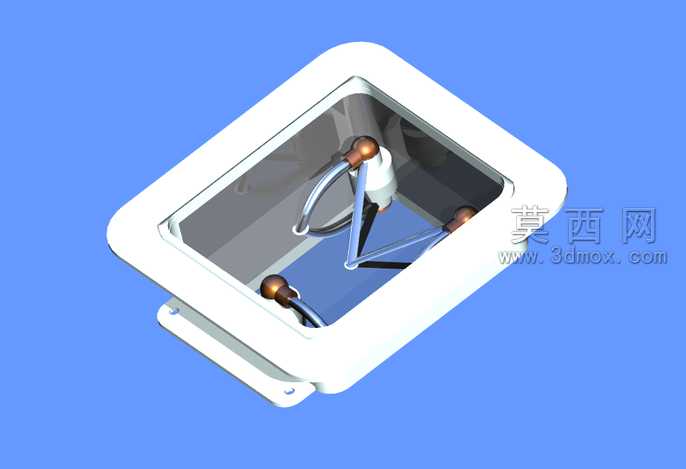

本作品为助焊剂电容器的三维结构设计，整体采用SolidWorks完成全参数化建模，兼顾电子元件的功能特性与工业装配的实用需求。建模过程中首先搭建外部壳体的基础轮廓，壳体采用带圆角的方形封闭式结构，边缘做圆弧过渡处理，既避免尖锐边角带来的装配划伤风险，也提升整体结构的抗形变能力；壳体底部延伸出带安装孔的固定耳座，孔位尺寸按照通用电子元件安装标准设定，可直接适配常规电路板或设备机架的安装点位，无需额外调整孔位参数。内部腔体的建模严格匹配电容器的元件排布逻辑，腔体深度与内部元件的高度完全契合，预留的走线空间可容纳内部接线的弯折余量，避免装配时线路过度弯折导致的接触不良问题。内部接线端子采用铜质金属材质建模，端子头部做球形钝化处理，接线部分的弯折弧度按照实际接线工艺设定，既保证接线的连接强度，也还原了真实元件的接线形态。渲染阶段采用浅蓝色纯色背景突出模型主体，外部壳体赋予哑光白色工程塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料的真实质感；内部金属端子赋予抛光铜材质，添加轻微的金属反光与环境反射效果，区分不同部件的材质差异；腔体内部的支撑结构赋予浅灰色硬质塑料材质，通过材质差异清晰展现内部的支撑逻辑。结构设计上充分考虑电容器的密封需求，壳体与上盖的结合面做了贴合精度的参数设定，保证装配后的密封性能，可有效避免助焊剂挥发或外部杂质进入腔体内部；底部安装耳座与壳体主体采用一体化建模，保证连接部位的结构强度，避免长期使用后耳座断裂的问题。整体建模过程中所有参数均可编辑调整，可根据不同的电容容量、安装尺寸需求快速修改模型参数，适配不同的应用场景，模型的装配关系完全按照实际生产工艺设定，可直接导出工程图用于生产加工参考，也可用于电子设备的装配模拟演示，验证元件与周边结构的干涉情况。
