联合收割机用轻量化滑轮结构设计

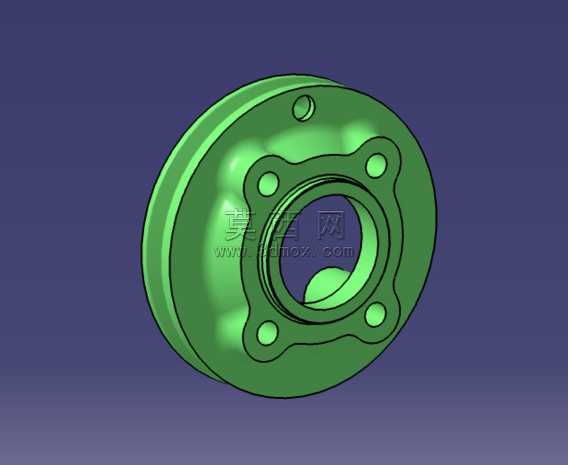

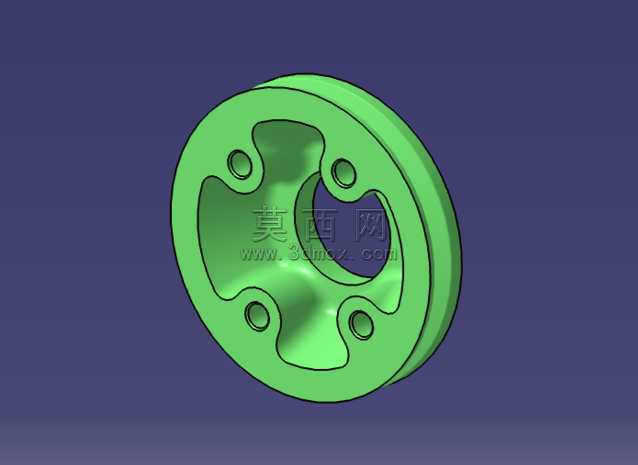

该滑轮为联合收割机配套的传动部件，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的力学合理性与装配适配性。整体采用轮辐式镂空结构设计，在保证轮体整体结构强度的前提下，最大程度降低了零件自重，减少传动过程中的转动惯量，提升传动响应效率。轮体外缘为标准圆弧绳槽结构，槽面弧度经过参数化校准，可完美适配配套传动绳索的曲率，降低绳索运行过程中的磨损，延长传动件整体使用寿命。轮体中心为通孔式轴孔设计，轴孔周边做了加厚过渡处理，可有效分散轴部传递的载荷，避免长期交变载荷下出现孔位开裂的问题。轮辐位置均匀分布四个圆形安装定位孔，孔位精度严格按照装配公差要求设定，可实现与配套连接件的快速精准对位，降低现场装配的调试难度。轮体表面做了均匀的曲面过渡处理，所有棱角位置均设置了合理的圆角，既避免了应力集中问题，也提升了零件整体的工艺性，适配后续的注塑或铸造加工流程。渲染阶段采用哑光工程塑料材质模拟零件成品效果，色彩选用辨识度较高的亮绿色，清晰呈现轮体的内外结构细节，通过光影调整突出曲面的流畅度与结构的层次感，完整展现设计的细节特征。设计过程中充分考虑农机作业的复杂工况，对轮体的承重、抗冲击、耐磨损性能都做了针对性的结构优化，镂空结构同时可减少作业过程中泥土、秸秆碎屑的附着，降低杂物卡滞带来的传动故障风险，整体结构兼顾轻量化、高强度与易维护的多重需求，完全适配联合收割机的作业场景使用要求。
