立式带座安装法兰连接件结构设计

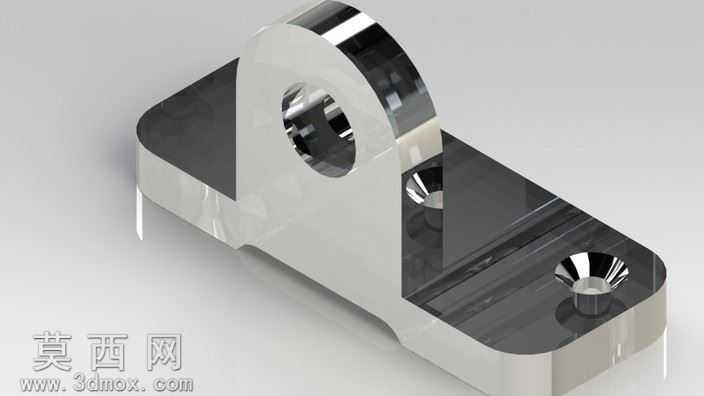

本作品为立式带座法兰连接件，采用三维参数化建模方式完成整体结构设计，建模过程中先以基准平面定位底座轮廓，绘制带圆角的矩形底座草图，通过拉伸命令生成底座基体，底座上对称布置两个沉头安装孔，建模时先绘制通孔草图拉伸切除，再通过旋转切除生成沉头锪平结构，保证安装时螺栓头部可完全沉入座体，避免突出干涉。立板部分与底座采用一体化建模，先绘制立板侧面轮廓草图，拉伸后与底座做合并布尔运算，保证两者连接强度，立板中心的轴孔通过同轴心基准定位，拉伸切除生成通孔，孔口边缘做倒角处理，去除锐边同时方便轴类零件装配导入。材质渲染阶段，整体赋予抛光不锈钢材质，调整金属粗糙度参数至0.1左右，反射率设置为0.8，添加环境HDR贴图模拟工业车间光照环境，对底座平面、立板圆弧面、孔内壁分别做局部光影调整，突出金属件的高光反射质感，沉头孔内壁做轻微哑光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑安装稳定性，底座长度大于立板宽度，降低整体重心，两个沉头孔对称分布在立板两侧，安装后受力均匀，立板与底座连接处做圆角过渡，避免应力集中，提升零件整体抗载荷能力，轴孔的孔径与立板厚度按照通用安装比例设计，适配常规直径的传动轴、铰接轴类零件，可广泛应用于设备机架铰接、转轴支撑、管路端部连接等场景。建模过程中所有特征均保留参数化关联，修改底座尺寸、孔位间距、轴孔直径时可同步更新整体模型，方便后续根据不同安装需求做参数调整，整体模型无碎面、无重叠特征，几何公差符合通用机械加工要求，可直接导出工程图用于生产加工。
