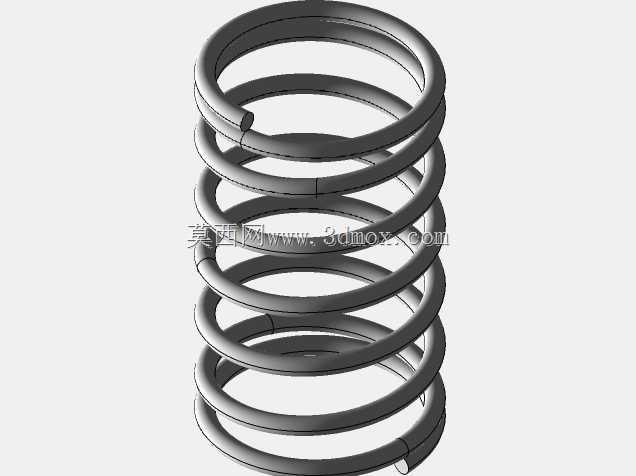

通讯设备装配坐标系配合参考结构

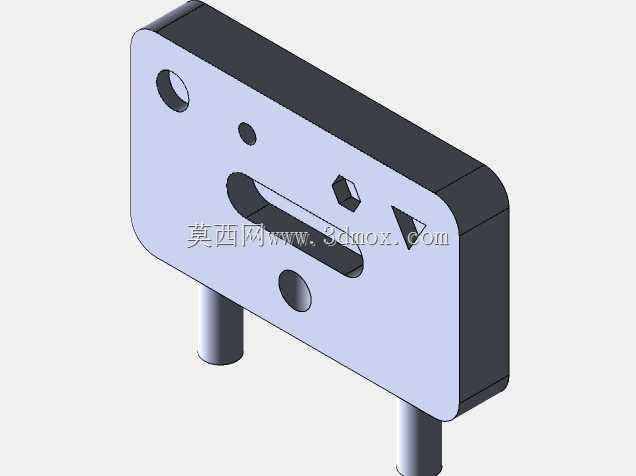

　　在消费类通讯终端的整机结构开发流程里，坐标系匹配是装配环节最容易被忽略却直接决定后续装配精度的核心步骤，很多初入结构设计的工程师在搭建多零件装配体时，习惯直接拾取零件表面做重合、同轴约束，一旦零件出现特征修改、基准面偏移，整套装配的约束就会大面积报错，甚至出现零件错位、干涉量超差的问题。这套结构方案的核心思路，是把全局坐标系作为装配的第一基准，不再依赖单个零件的局部特征作为配合参考，从根源上降低装配约束的耦合度。

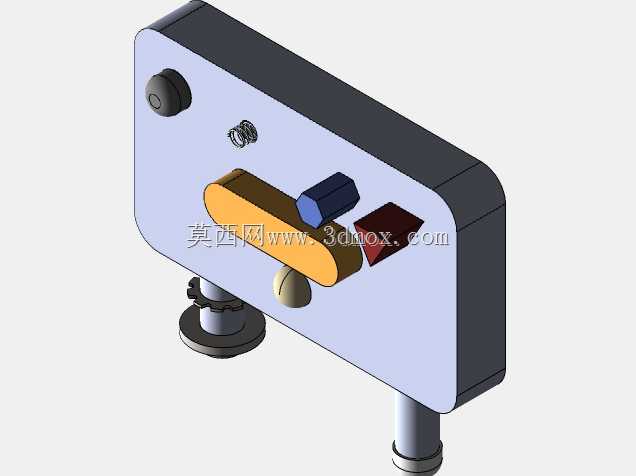

　　实际产线场景中，通讯终端的整机装配涉及前壳、中框、电池仓、主板支架、后盖等数十个零部件，不同零件的建模基准往往来自不同的设计工位：结构件工程师以分型面为原点建模样，电子适配工程师以主板安装孔位为基准做避让结构，外协供应商拿到的数模如果没有统一的坐标系参考，导入加工设备后还要二次找正，轻则增加装夹辅助时间，重则出现加工基准偏移，导致壳体开孔位置和内部元器件对位偏差超过0.1mm的装配公差阈值。这套配合参考逻辑，就是在每个独立零件的建模阶段就预设好和全局坐标系对齐的基准特征，零件导入装配环境后，首先通过坐标系匹配完成初始定位，再补充少量必要的功能约束，就算后续修改单个零件的局部外形，只要基准坐标系没有变动，整个装配体的约束关系就不会失效。

　　从安装边界来看，消费级6s规格通讯终端的整机外形尺寸控制在138.3mm×67.1mm×7.1mm的区间内，所有内部元器件的安装位都要在这个封闭轮廓内做排布，坐标系原点统一设定在整机厚度方向的中分面、长度方向的对称中心、宽度方向的按键侧基准边，三个轴向的定位基准完全和整机检测的检具基准重合。车间做整机尺寸抽检时，三坐标测量机的探头直接以数模里的全局坐标系为测量原点，不需要额外在工件上找正基准点，测量出来的形位公差数据可以直接和数模的理论值做比对，省去了基准转换带来的系统误差。

　　设计过程中，坐标系参考的设置还要兼顾后续模具开发的需求，注塑模具的开模方向默认对齐全局坐标系的Z轴，分型面设定在Z向零点位置，模具设计师拿到零件数模后不需要重新调整模型方位，直接分模就能得到正确的前后模腔结构，避免因为模型导入角度偏差导致的拔模斜度方向错误。很多通讯产品在试模阶段出现壳体顶出不顺、侧壁拉伤的问题，追溯根源往往是前期建模时零件坐标系和开模方向不匹配，拔模特征做反了方向，到试模阶段再修改数模，会同时牵扯模具型腔、装配约束、检具基准的一连串调整，大幅拉长开发周期。

　　在装配逻辑层面，用坐标系做第一配合参考还有一个很实际的优势：动态干涉检查的计算效率更高。常规装配体如果全靠面与面的约束来定位，软件在做运动仿真、干涉检查时需要实时计算每一组约束面的位置关系，零件数量多了之后运算卡顿明显；而坐标系匹配是把零件的空间六个自由度一次性完全约束，后续添加的卡扣配合、螺丝孔对位都是辅助的功能验证约束，软件求解约束的计算量大幅降低，遍历整个装配体做干涉检查时，能快速定位到壳体拐角、连接器对接位置的微小干涉，不用在约束求解上浪费时间。

　　现场装配工位的作业指导也能依托统一坐标系做标准化，产线工人摆放零件时，以工装夹具上的定位销对应数模坐标系的XY向零点，零件放上去就完成了初定位，后续压合、锁螺丝的工序都沿着坐标系的轴向走刀，不会出现零件放反、压偏的问题。哪怕是后续做维修拆解，替换备件的数模也沿用同一套坐标系基准，备件装回整机时不需要重新适配对位，互换性可以得到充分保障。这套配合思路不止适用于手机类通讯终端，但凡涉及多零件精密装配的消费电子类产品，都可以沿用基准坐标系优先的装配逻辑，从建模源头统一所有设计、加工、检测环节的基准，减少不同工位之间的基准转换误差，让整个开发链路的数模传递更顺畅。
