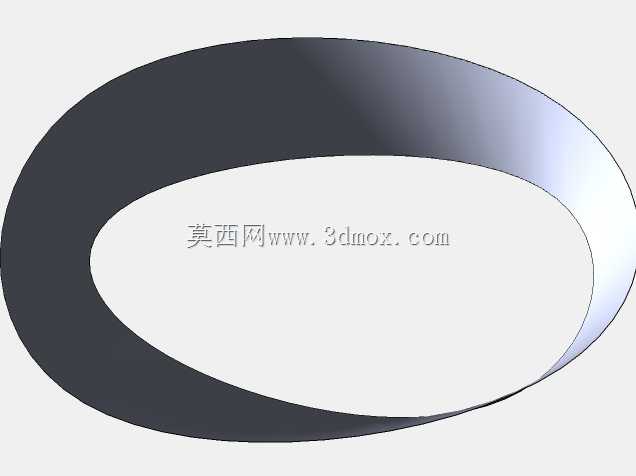

闭合放样环形薄壁曲面结构件

项目分类:通讯工具类 发布时间:2022-06-09 ID:650407
  • 闭合放样环形薄壁曲面结构件

  这类闭合放样生成的环形薄壁曲面件,在通讯终端周边密封环、手持设备装饰圈、便携电子设备过渡护圈的结构开发环节十分常见,很多刚接触曲面建模的工程师在处理首尾轮廓衔接的环形构件时,经常会遇到放样端面出现开口、曲面接缝处曲率突变、薄壁抽壳后局部壁厚不均的问题,这个构件的建模逻辑刚好把闭合放样选项的核心作用完整呈现出来。

  从实际使用场景来看,这类闭环环形曲面件不需要额外做拼接焊缝,一体成型的曲面可以沿着手持设备的外轮廓做顺滑过渡,既可以作为通讯设备外壳的装饰包覆圈,遮挡壳体上下盖的装配拼缝,也可以作为柔性密封衬圈的基体造型,后续包覆软胶后填充在设备屏幕与中框的间隙里,阻挡日常使用中的汗液、灰尘进入设备内部。和分段拼接再缝合曲面的做法相比,采用闭合放样直接生成闭环曲面,不会在轮廓首尾对接位置留下硬棱,手持握持经过接缝位置时不会有突兀的刮手感,长期握持摩擦也不会在接缝位置出现应力发白、开裂的问题。

  建模过程中首先要梳理放样路径上的各个截面轮廓,普通开放放样只需要按照路径顺序排列各个截面,软件会自动在第一个截面和最后一个截面位置生成开放的端面边界,而这类首尾需要平滑衔接成整环的构件,如果不启用闭合放样选项,生成的曲面会在两个端面之间留出平直的开口缺口,哪怕手动用边界曲面补全缺口,补面位置和原有放样曲面的曲率也很难做到完全连续,后续做等距薄壁或者抽壳操作时,很容易在补面位置出现几何计算错误,要么局部壁厚突然变薄,要么直接生成失败。启用闭合放样选项之后,软件会自动把排列的最后一个截面和第一个截面做曲率连续的过渡衔接,整个曲面沿着环向形成无断点的闭环,所有截面之间的过渡权重均匀分布,不会在首尾对接位置出现局部曲面扭曲。

  设计这类构件的时候要提前把控好安装边界的尺寸约束,环形构件的整体外轮廓要和通讯设备中框的安装槽位保持0.1到0.15毫米的间隙配合,过盈量太大会导致装配时护圈被挤压翘起,间隙太大又会出现装配后松动晃动的问题。曲面的环向截面不能出现急剧的曲率转折,尤其是闭合衔接的位置,要保证相邻截面的轮廓形状渐变,不能出现截面形状突然从扁椭圆跳转成正圆的情况,否则哪怕启用闭合放样,衔接位置也会出现曲面褶皱。薄壁厚度通常设置在0.8到1.2毫米之间,这个厚度区间既可以保证构件自身的结构韧性,装配时可以轻微形变卡入安装槽,也不会因为壁厚过大导致外观面出现缩痕。

  从结构校验的角度来看,完成闭合放样生成实体之后,首先要沿着环向每间隔30度做一个剖切截面,测量每个位置的实际壁厚,确认闭合衔接位置没有出现壁厚骤减的情况;其次要检查整个曲面的高斯曲率分布,确认闭环全段没有曲率突变的尖点,避免后续模具开模时出现倒扣或者脱模斜度不足的问题。这类一体闭环放样的构件,相比多段曲面拼接的方案,后续导入模具设计环节时,分型线可以沿着环向顺滑布置,不会因为拼接碎面导致分型线出现错位台阶,成型后的零件外观面一致性更好,也省去了后期大量修补曲面、调整几何连续性的工作量,对于通讯类手持设备的外观结构件开发来说,是非常典型的曲面建模实操参考结构。
