开口型防松止退弹性垫圈结构

　　在螺纹连接的工程现场，真正让人头疼的往往不是螺栓强度不够，而是交变载荷下的缓慢松动。设备振动、温度循环、冲击载荷叠加之后，普通平垫圈只能改善支承面压强分布，却无法阻止螺母与被连接件之间的相对回转。开口型防松止退弹性垫圈正是针对这一类失效场景而设计的小尺寸关键件，它利用环形本体上的开口错位与弹性翘曲，在装配后形成持续轴向预紧力，并通过刃口或折边对结合面产生咬合趋势，从而抑制螺纹副回松。

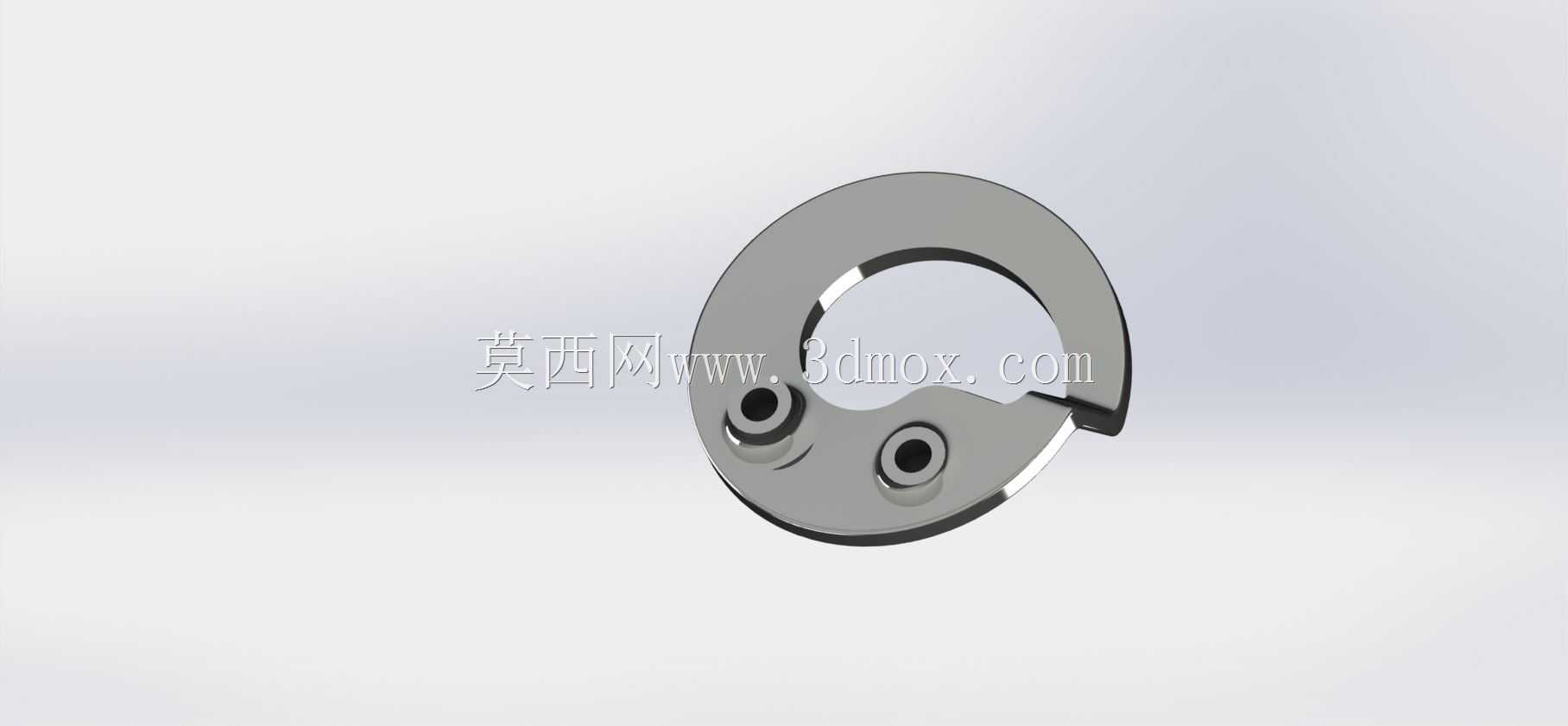

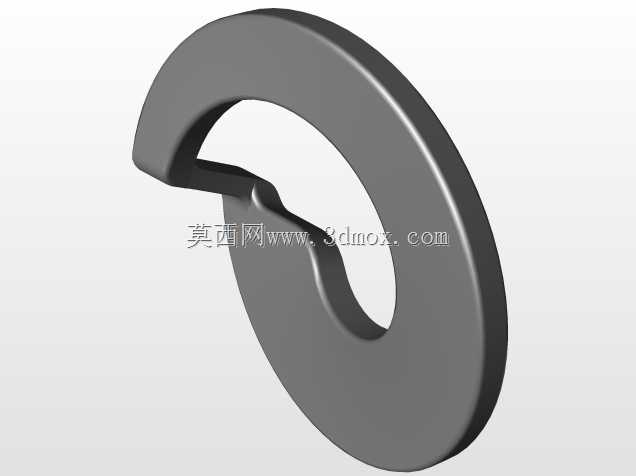

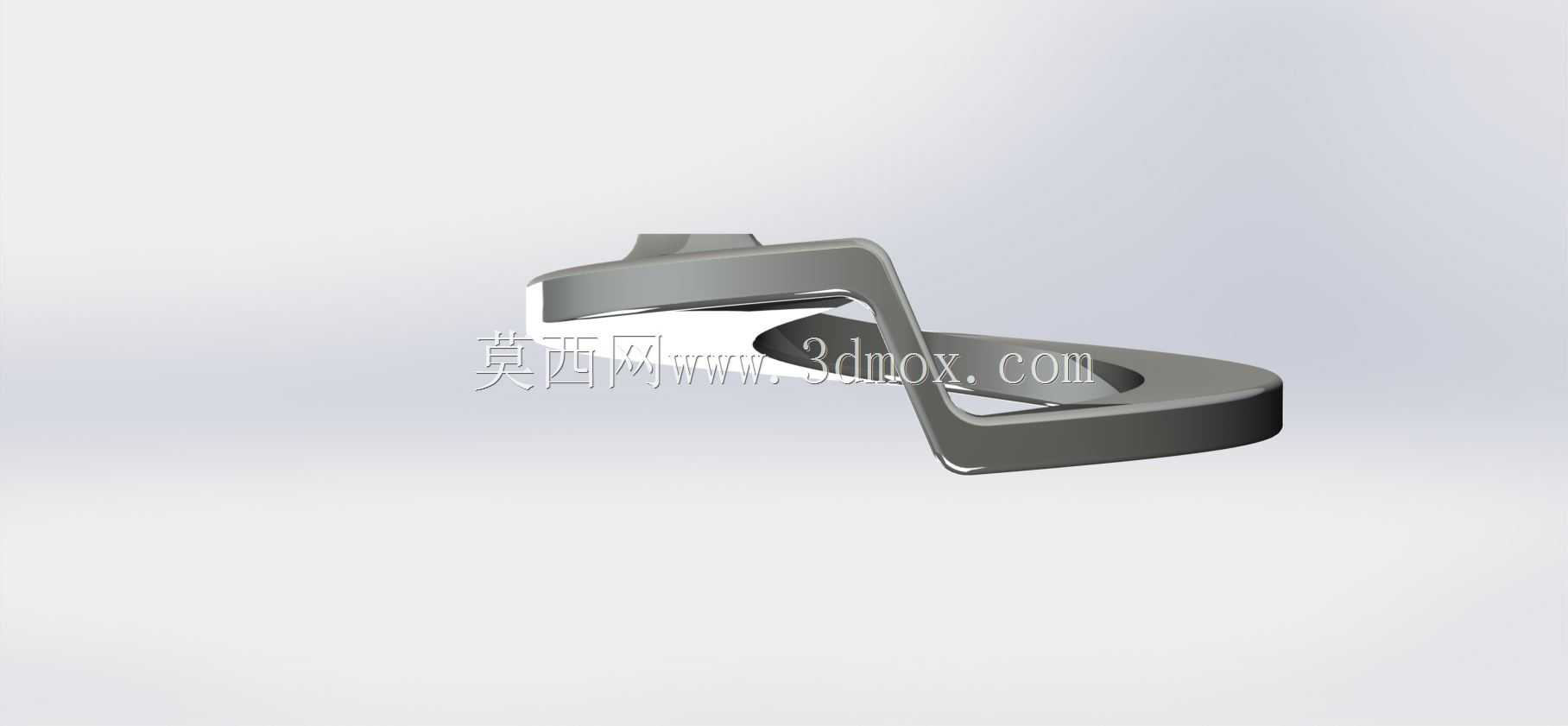

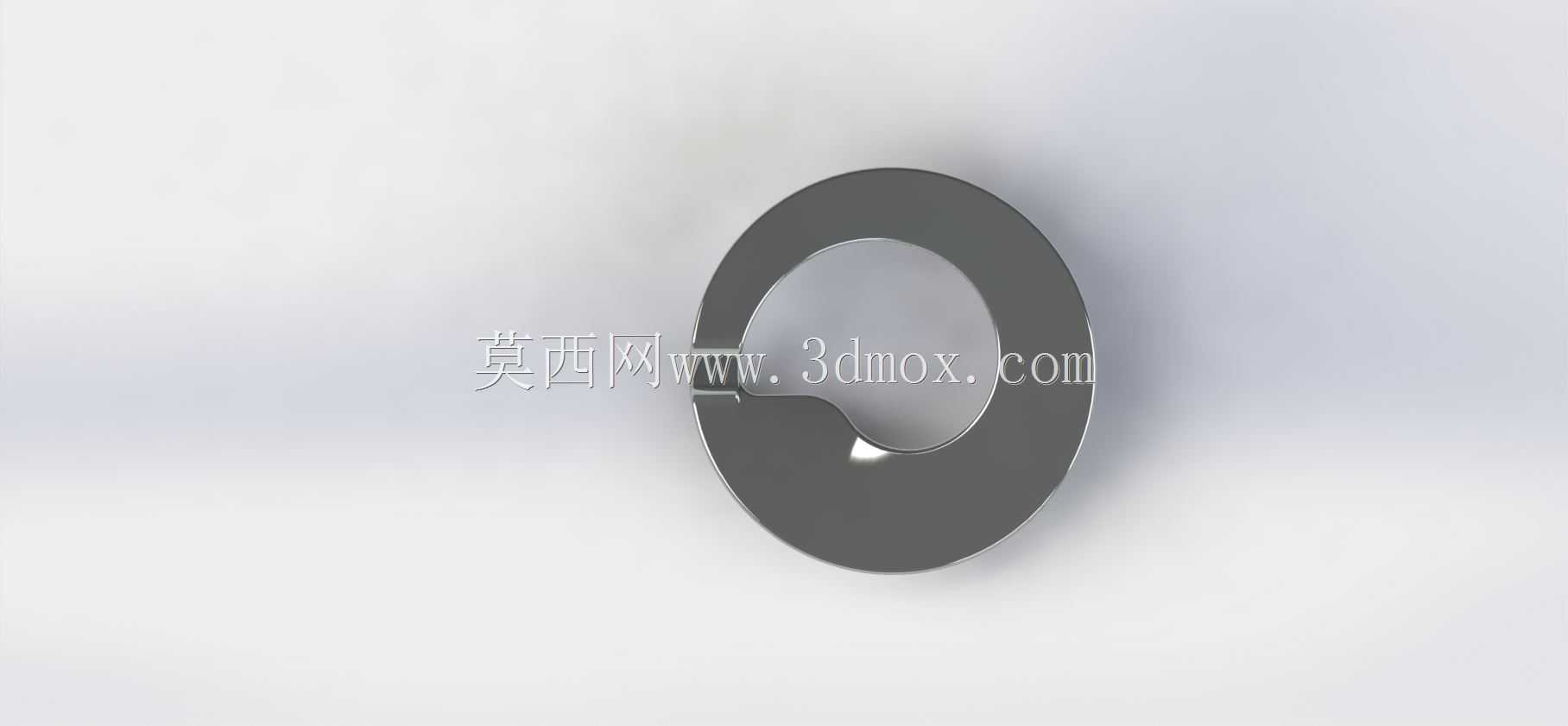

　　从三维结构上看，该件主体为薄环形金属片，内外圆轮廓同轴度要求较高，中心孔用于穿过螺栓或螺钉；环体并非完整闭合圆环，而是在一侧开出缺口，并使缺口两端沿轴向产生错位。这种错位使垫圈在自由状态下呈现轻微张开或翘曲形态，当螺母拧紧时，两端被压向同一平面，材料弹性变形产生反力。预紧后，垫圈像一个持续储能的弹簧元件，补偿螺纹副、被连接件表面因磨损、压陷或热胀冷缩造成的预紧力衰减。

　　设计这类垫圈时，首先要确定的是公称螺纹规格对应的内孔尺寸。内孔不能简单按螺栓大径取等径值，需要留出装配间隙，保证螺栓顺利穿过，同时又不能过大，否则垫圈支承面积不足，锁紧刃口偏离螺母承压圈，防松效果下降。外径则受螺母对边尺寸、法兰面宽度以及被连接件可用空间限制；外径过小会降低弹性力矩和支承稳定性，过大则可能与相邻凸台、焊缝、壳体侧壁发生干涉。对于密集布置的螺栓组，还要校核相邻垫圈之间的最小净距，避免装配后外圈互相触碰。

　　厚度是影响锁紧性能的核心参数。料厚增加，垫圈的轴向刚度和回弹能力提高，但所需压紧力也随之增大；若螺栓预紧力不足，垫圈无法被压平，反而会造成连接悬空或局部应力集中。料厚过薄时，垫圈容易在反复振动中屈服，开口错位量被压死后失去持续张紧作用。实际建模中应把自由高度、压平高度、开口周向宽度以及两端轴向错位量作为关键参数联动，而不是只画一个带缺口的平面圆环。

　　开口位置的几何处理同样重要。缺口端部不能形成尖锐应力释放缺陷，通常需要保留合理的过渡轮廓，使热处理和冲压过程中不易产生微裂纹。垫圈两端参与咬合的棱边应具有明确的高度差，在受压后嵌入螺母或被连接件表面，形成阻止反转的摩擦阻力。若表面硬度不足，棱边会在预紧时被压溃；硬度过高而韧性不足，又可能在冲击载荷下断裂。因此材料多选用弹簧钢或经热处理的不锈钢带，通过冲压、成形、热处理、表面处理等工序获得弹性与耐蚀性的平衡。

　　在设备用途上，这类垫圈常见于电机支座、泵体法兰、传动箱体、轨道车辆走行部、农机机架、家电振动部件以及自动化输送线的螺纹连接位置。凡是存在持续振动、启停冲击或温度变化的部位，都可以用它作为螺纹防松方案的一部分。它不能替代正确的预紧扭矩，也不应在高强度安全关键连接中被理解为唯一防松手段，但在空间受限、需要多次拆装、又不希望采用涂胶或复杂锁片的场合，具有装配简单、拆卸方便、成本较低的优势。

　　安装边界方面，垫圈两侧支承面应尽量平整，若被连接件为喷漆面、铸件粗糙面或软质材料，需评估表面压陷对预紧力的影响。配合螺母或螺栓头的承压面直径应覆盖垫圈主要环形区域，避免只压在内圈或外圈局部。装配后，垫圈应被压至接近平面状态，开口处仍保留弹性反力；若完全压死且材料进入塑性变形，重复使用性能会明显下降。对于需要防腐的户外设备，可选用不锈钢材质或增加镀层，但镀层过厚会改变尺寸配合和摩擦系数，设计时应在三维模型中预留表面处理层厚度。

　　建模时应重点表达环形本体、开口缺口、两端轴向错位、棱边咬合结构以及冲压过渡圆角。装配验证中，可通过剖面检查螺栓穿过内孔后的间隙、螺母压紧范围、垫圈外径与周边结构的安全距离，以及压平状态下上下表面与结合面的接触关系。把这些细节落实到模型里，才能让这个看似很小的五金件在真实设备中承担稳定、可靠的螺纹防松作用。
