双腔旋转沥水清洁拖把桶结构

　　该结构围绕家用及商用湿式拖地作业中的两个连续动作展开：一侧腔体承担拖把头的浸水、漂洗与污水暂存，另一侧集成带径向肋条的旋转沥水篮，通过拖把头在篮内的高速转动产生离心作用，将纤维中夹带的水分甩入相邻腔室。双腔并列布置使清水漂洗与脱水操作在同一器具内完成，避免操作人员在水桶与脱水装置之间往返移动，适合物业保洁、餐饮门店、学校走廊以及家庭大面积硬质地面的日常清洁。

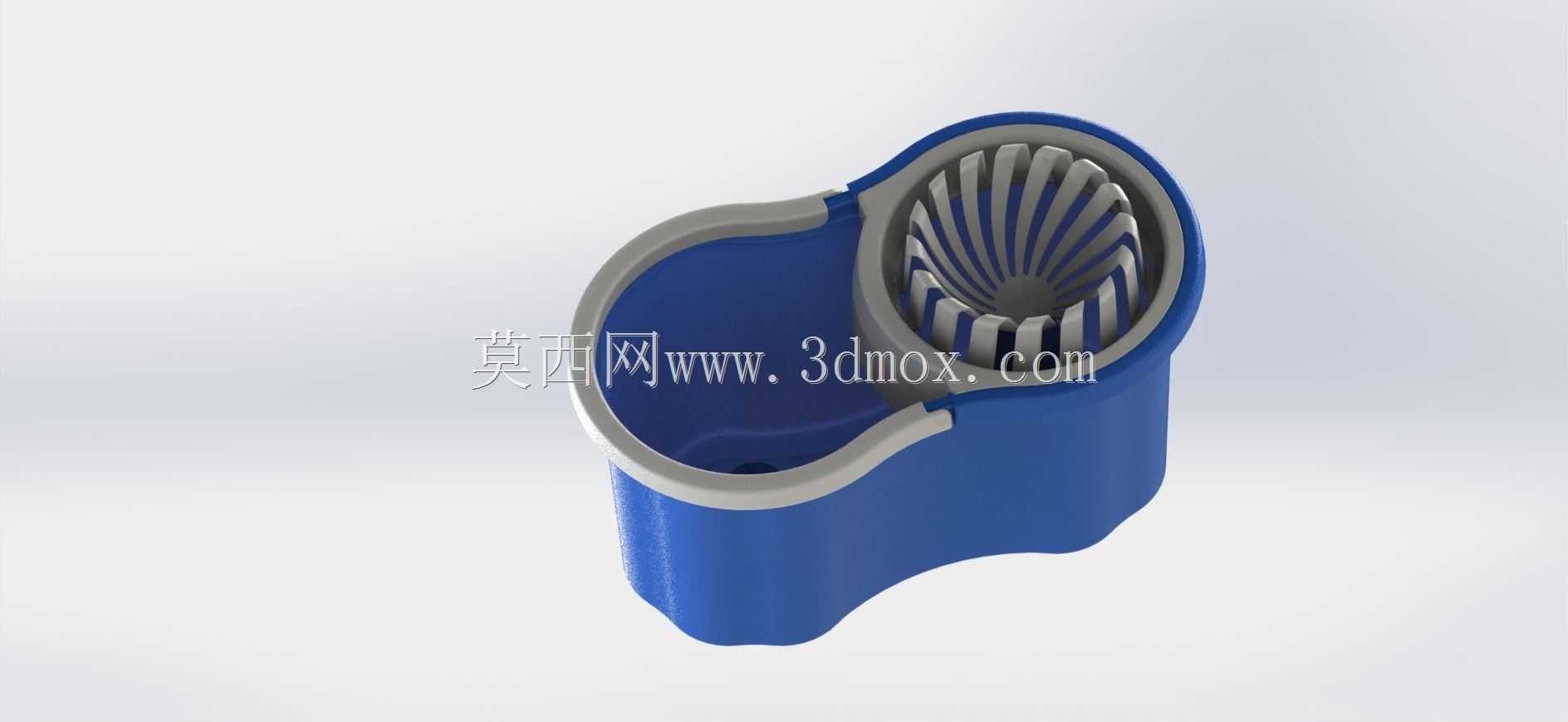

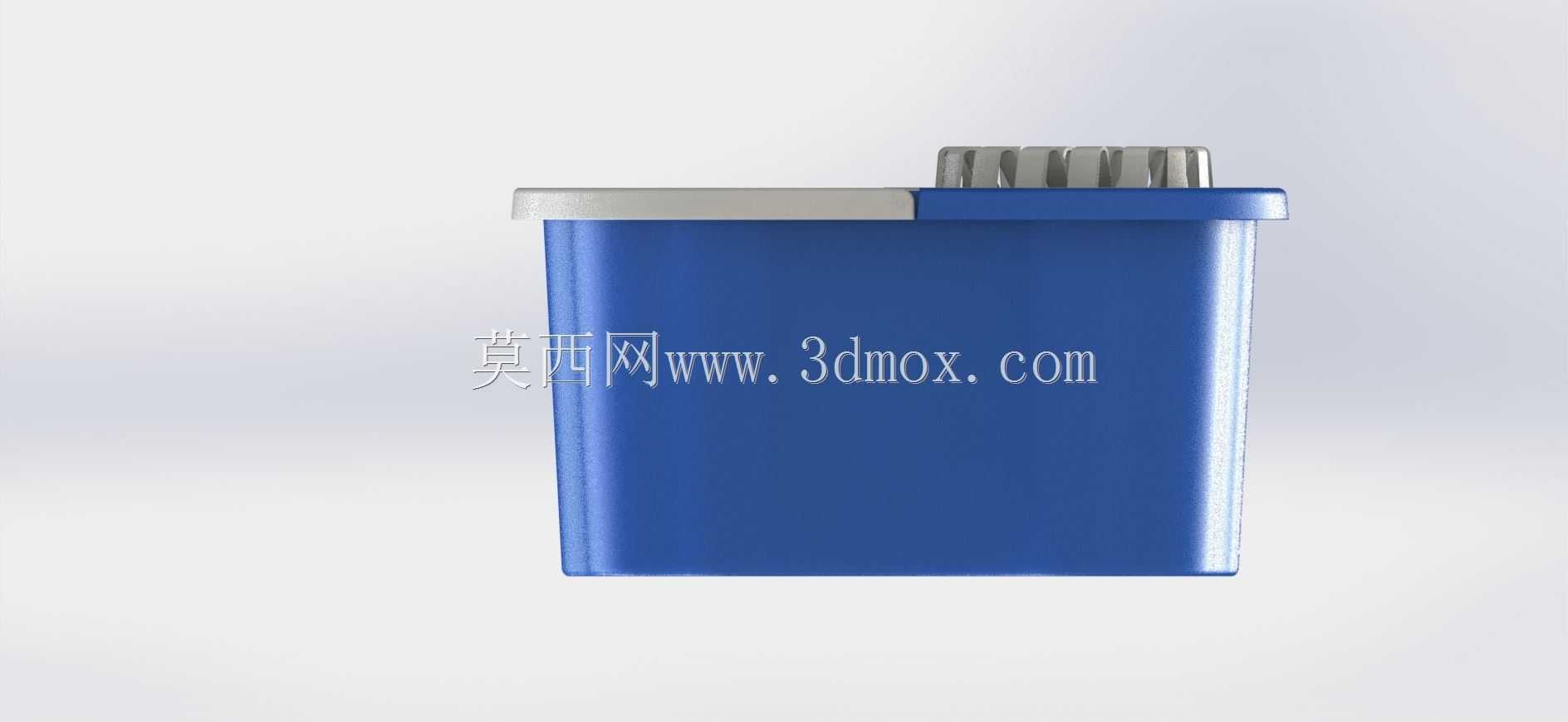

　　从外形上看，桶体采用连续曲面围合，左右两个功能腔在中部通过圆滑过渡连接，整体轮廓接近横向展开的花生形。这种轮廓并非单纯造型处理：相邻腔壁在中间区域共用材料，既提高桶体抗弯刚度，也减少注塑料流路径长度；外侧壁面保留适度拔模斜度，便于一体成型后顺利脱模。桶口边缘设置加宽翻边，翻边下方形成局部加厚环带，搬运时手部受力面积更大，同时桶口在满水状态下不易因侧向挤压产生椭圆变形。

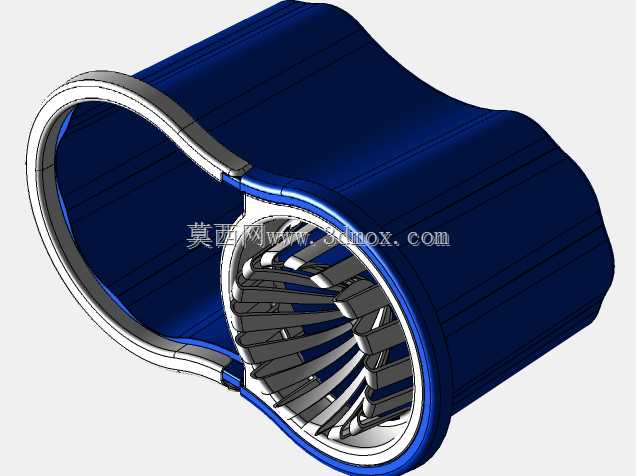

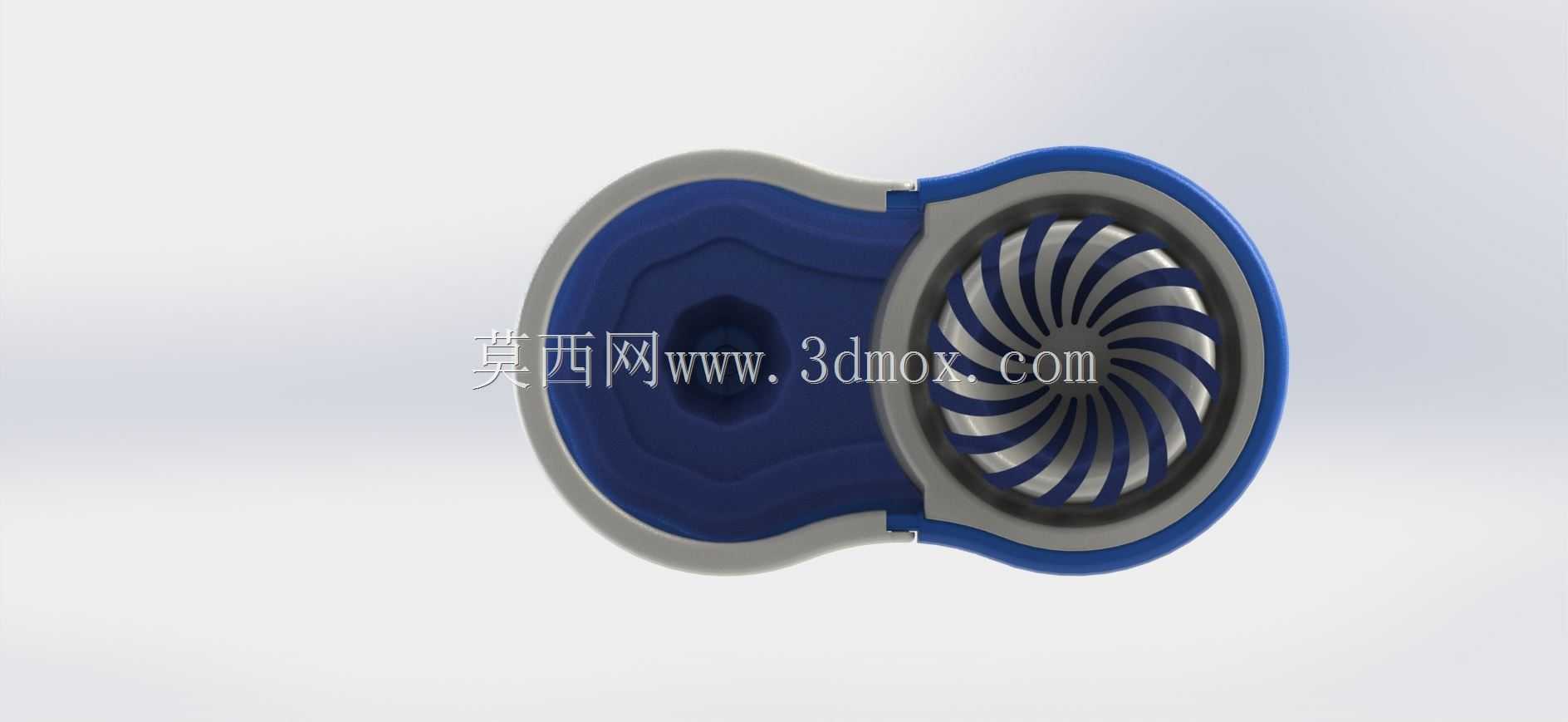

　　沥水区域是结构设计的重点。篮体呈碗状收口，内壁分布多道沿径向展开的导流肋，肋条从底部向口部逐渐升高，形成与圆形拖把头相匹配的干涉边界。拖把头压入后，肋条既限制拖布随转轴空转，又在旋转过程中为水流提供向外甩出的通道。沥水篮底部需要承受拖把杆的轴向压力和旋转扭矩，因此根部采用圆角过渡并与桶体承托面连接，避免应力集中在薄壁交界处。篮体与桶腔之间保留排水间隙，甩出的水沿内壁汇入储水区，不会重新浸泡拖把头。

　　清洗腔的深度按常见圆形棉头或纤维拖把头的浸入高度确定，腔底做平缓弧面，减少污水和泥沙在尖角处沉积。桶底外侧可设置局部支撑脚，使底面与地面之间形成微小间隙，既降低满水拖动时的吸地现象，也能减少地面不平造成的桶体晃动。桶壁厚度沿高度方向并不完全一致：上口翻边和沥水篮安装区承担主要载荷，壁厚相对较大；下部储水区以容纳水体为主，通过曲面形状维持刚性，可在控制材料用量的同时避免侧壁鼓胀。

　　建模时需要优先处理三个边界关系。其一，沥水篮中心轴线应与拖把杆旋转轴线重合，篮口直径、锥度和肋条高度共同决定拖把头的放入深度与脱水效率；若锥度过大，拖把头容易上浮，若锥度过小，则取放阻力增加。其二，双腔之间的隔挡高度要低于桶口翻边，使溢水能够在可控范围内流动，但又必须高于正常摇晃液位，防止脏水在移动中直接窜入另一侧。其三，桶体最大外宽、桶口高度和底部支撑范围需要配合常见清洁车置物平台及家庭洗手间隔断门尺寸，保证装满水后仍能通过狭窄通道。

　　在实际使用中，操作人员先将拖把头放入清洗腔浸水并上下摆动，使纤维充分舒展；随后移入沥水篮，通过拖把杆的旋转机构带动拖把头高速转动。径向肋条与拖布之间形成摩擦约束，水分在离心力作用下穿过纤维并沿篮壁排出。完成脱水后，拖把头含水率降低，地面残留水膜变薄，适合瓷砖、水磨石、环氧地坪等不适合大量积水的表面。桶体曲面转角均采用圆角，既便于冲洗内壁，也降低了脆性开裂风险。

　　结构评审时还应关注材料与成型工艺的匹配。桶体长期接触污水、清洁剂和地面冲击，材料需具备一定韧性和耐化学性；薄壁区域要避免突然增厚造成缩痕，肋条根部应设置圆角并控制厚度不超过相邻主壁的工艺上限。沥水篮属于可拆卸或可固定的功能部件，若采用独立装配，应在桶体上保留定位台阶和承托边；若与桶体一体成型，则需要考虑模具抽芯方向以及密集肋条对脱模的影响。整体结构不依赖复杂金属件，通过塑料壳体、加强翻边、径向肋条和双腔分区实现清洗、储水、脱水三类功能，造型紧凑，功能边界清晰，适合作为清洁器具产品开发和结构教学参考。
