波浪形弹性夹持卡扣五金结构

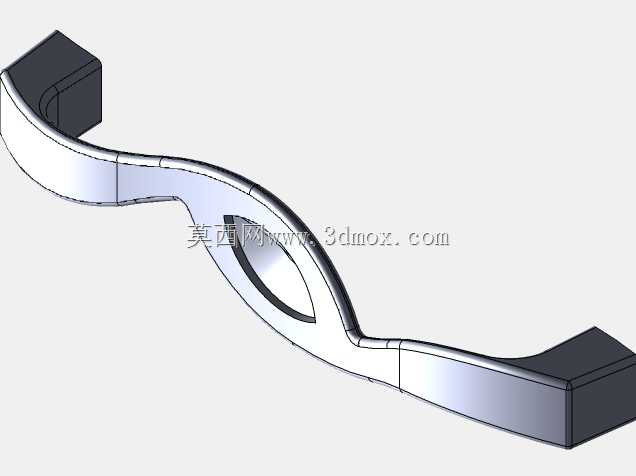

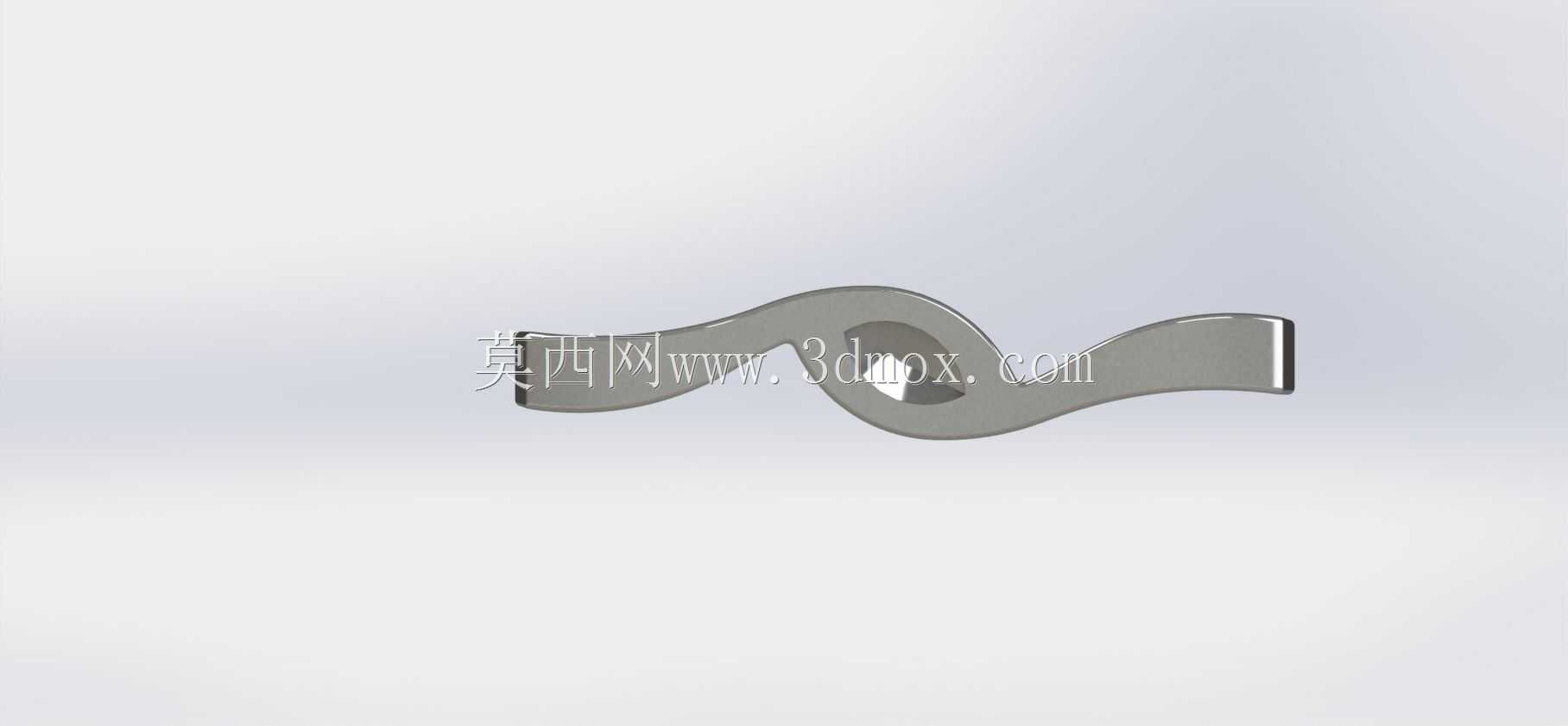

　　该零件属于小型弹性夹持类五金构件，整体采用连续波浪弯曲的薄金属带形态，中段设置内凹让位与局部压型结构，两端保留平直搭接边，依靠板材自身弹性变形完成卡接、压紧或限位动作。这类结构常见于通讯设备内部线束固定、消费电子外壳卡扣、小型机箱面板预装、管路附件快速夹持以及日用五金挂接场景，在装配空间受限、需要反复拆装且不希望额外增加螺钉或铆钉的位置使用较多。

　　从功能逻辑看，零件的核心作用不是承受大载荷，而是在有限行程内提供稳定的预紧力。中段波浪曲线并非单纯造型，其曲率变化决定了受力后的弯曲路径：当两端受到相向挤压或被安装座约束时，波浪段先发生弹性挠曲，局部凹陷区域随之贴紧被夹持物，形成面接触或窄边接触，从而避免点接触造成的压痕。与平直弹片相比，波浪形轮廓能够在相同板材厚度下增加有效变形长度，降低装配所需按压力，同时减少应力集中，使零件在多次开合后仍能保持回弹能力。

　　设计时需要重点控制板材厚度、弯曲半径和自由状态开口尺寸。若料厚偏大，虽然夹持力提高，但装配阻力明显增加，容易在安装槽内产生硬性顶死；料厚偏小则回弹不足，长期使用后可能出现松脱。波浪段的过渡圆角应保持连续，尤其在反向弯曲位置不能出现急剧折角，否则冲压后该处会成为疲劳裂纹起始区。模型中两侧平直段可作为定位边界，用于与安装槽侧壁配合，限制零件横向窜动；端部边缘可根据实际工艺增加微小倒角，防止装配时刮伤线束或操作人员手部。

　　安装边界方面，该类卡扣通常嵌入预设槽位或卡在轴、板、杆类零件外侧，因此三维建模时应同时校核自由状态、压入状态和完全锁紧状态三种形态。自由状态下，零件外轮廓需要略大于安装空间，以保证装配后存在干涉量；压入过程中，最大外宽应能通过入口导斜面，避免出现无法装配的硬性干涉；锁紧后，波浪中段与被固定件之间应保留适当压紧量，过大会导致塑性变形，过小则在振动环境下产生异响或脱落。

　　从冲压工艺角度，薄金属带零件适合采用连续模生产，先完成外形落料，再依次进行预弯、成形和整形。波浪区域的回弹是建模和模具设计中必须考虑的因素，弯曲角度通常需要在理论数模基础上进行补偿，使冲压件脱离模具后恢复到目标形状。中段局部压型可提高截面惯性矩，使零件在长方向上不易扭转，同时让夹持力集中在指定接触区。若用于电子产品内部，表面可采用镀锌、镀镍或不锈钢本色处理，以兼顾防锈、导电和外观要求；若用于普通日用五金，则可通过喷塑或电泳提升耐蚀性。

　　在整机结构中，这种弹性卡扣往往承担快速固定和免工具拆装的任务。例如通讯终端外壳内侧，可用其卡压排线或小型模块；支架与薄板连接位置，可通过波浪弹片补偿装配公差；挂接类产品中，也可利用其开口回弹特性形成临时挂钩。结构工程师在选用此类构件时，不应只关注外形是否能够放入装配体，更需要结合被夹持件的硬度、表面摩擦系数、振动频率和拆装频次，确认接触位置、预紧方向以及允许的永久变形量。三维模型建立过程中，薄壳特征、折弯中性层和局部圆角需要保持一致，以便后续展开料片、校核模具工序以及输出二维工程图。整体结构紧凑，零件数量少，适合在空间狭窄、装配效率要求较高的产品中作为通用弹性紧固配件使用。
