旋风陀螺战斗玩具结构造型设计

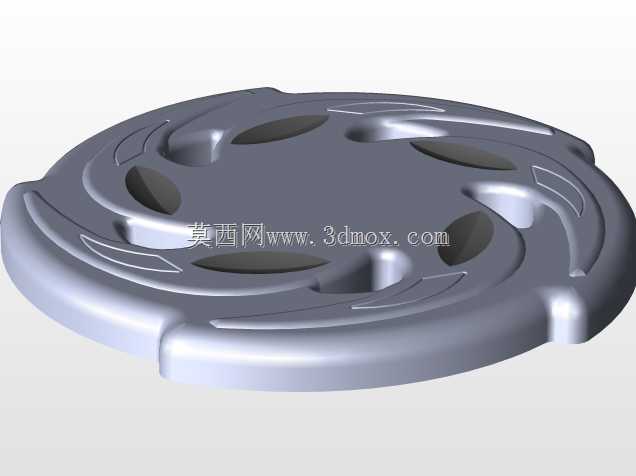

　　这款圆形旋转玩具的整体构型围绕高速自旋、碰撞对抗与桌面竞技场景展开，主体采用扁平圆盘式布局，外轮廓并非规则正圆，而是在周向均匀分布六处外凸的弧形撞击棱边，棱边做小圆弧过渡，既避免尖锐边角带来的使用安全隐患，又能在两台陀螺在战斗盘内发生侧向碰撞时，通过凸棱的接触导向改变对方自旋轨迹，提升对抗过程中的弹射、偏转效果。盘体中心区域做微幅隆起的厚壁结构，作为整枚陀螺的质量集中区，自旋时转动惯量主要汇聚在中心附近，可降低旋转过程中的重心波动，减少高速转动时的晃振；从中心向外缘延伸的盘面设置六道对称分布的流线型凹槽，凹槽顺着旋转切线方向呈涡旋状排布，一方面在注塑成型阶段可作为盘面的加强筋结构，分散圆盘受侧向撞击时的内应力，避免薄壁盘面受冲击后出现开裂变形，另一方面涡旋槽在陀螺转动时可引导盘面气流沿槽道向外周流动，一定程度上降低旋转过程中的盘面风阻，同时视觉上形成强烈的旋动感，契合玩具的竞技属性。

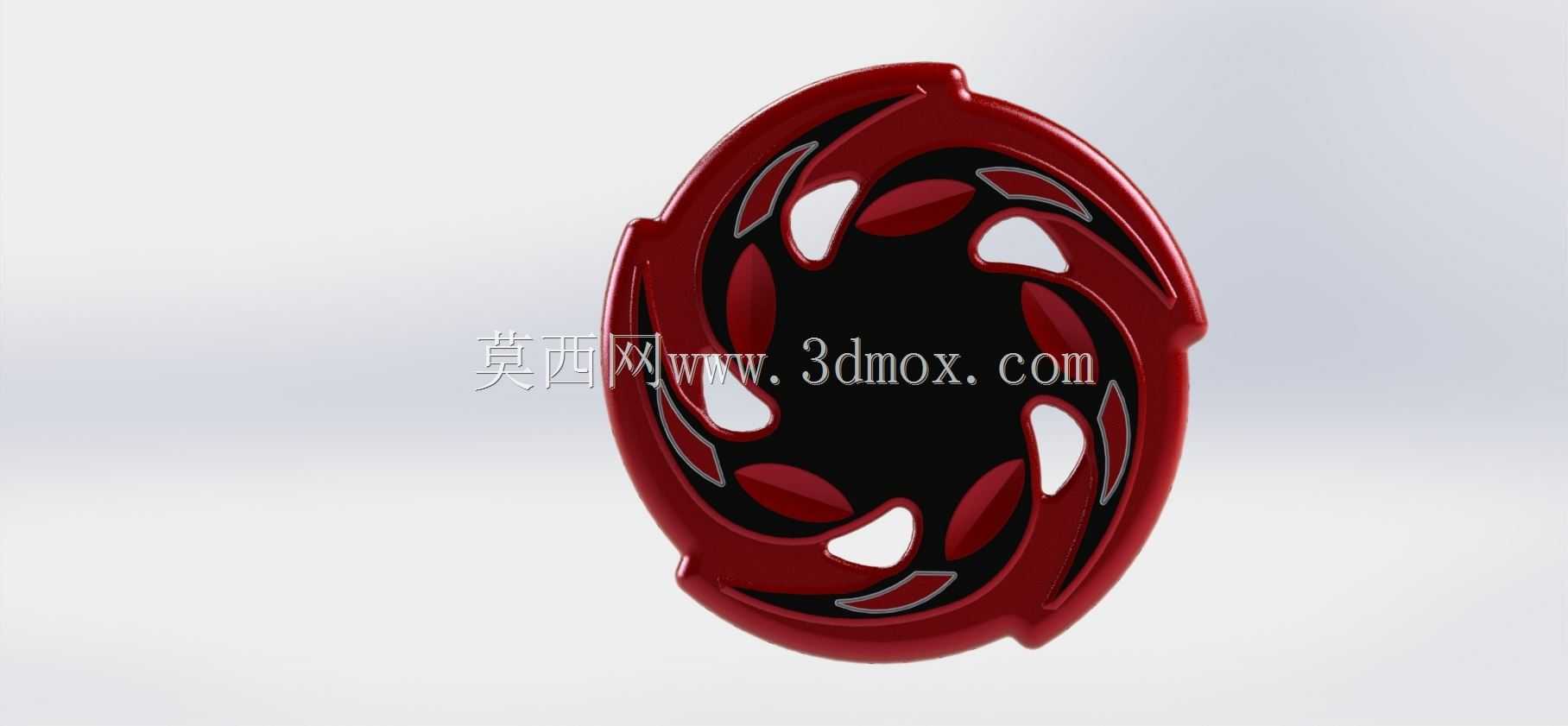

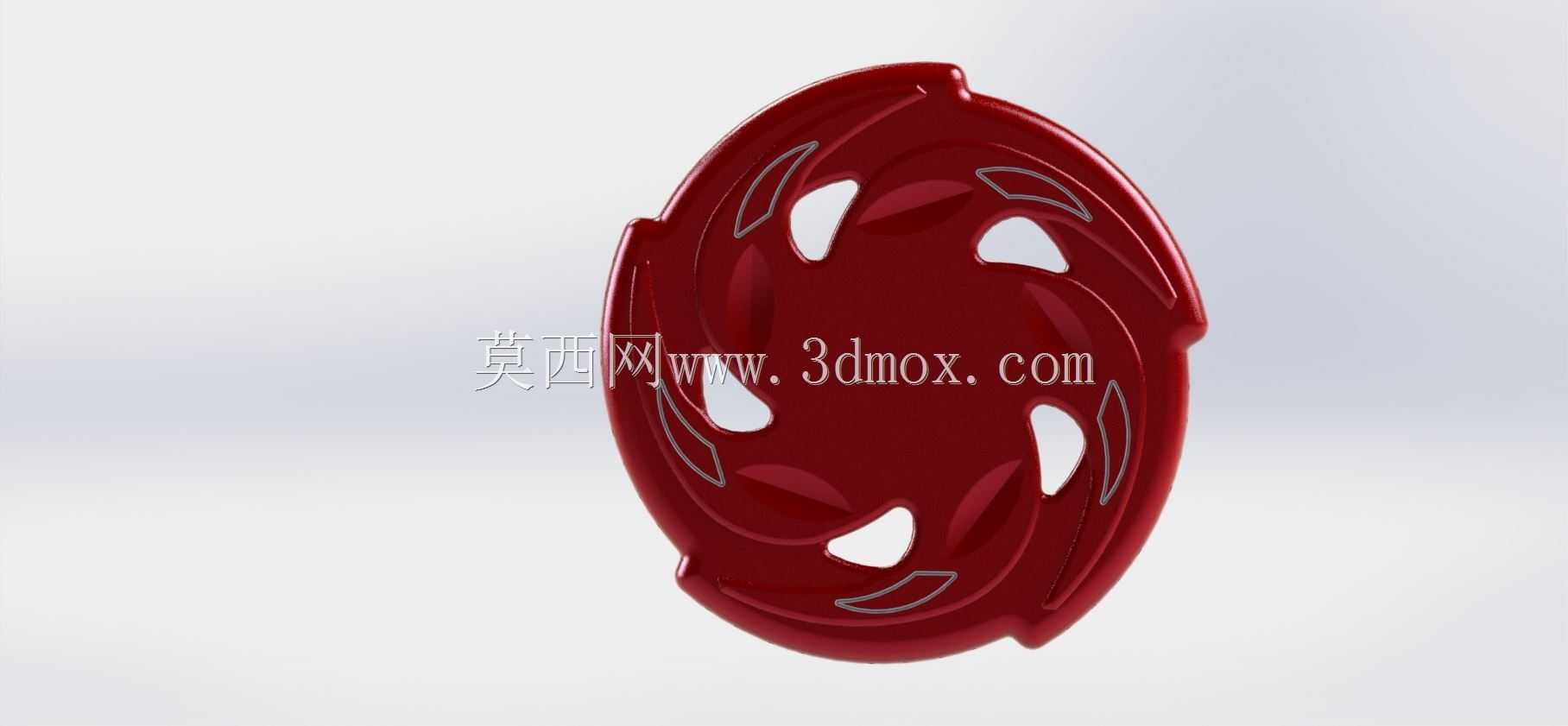

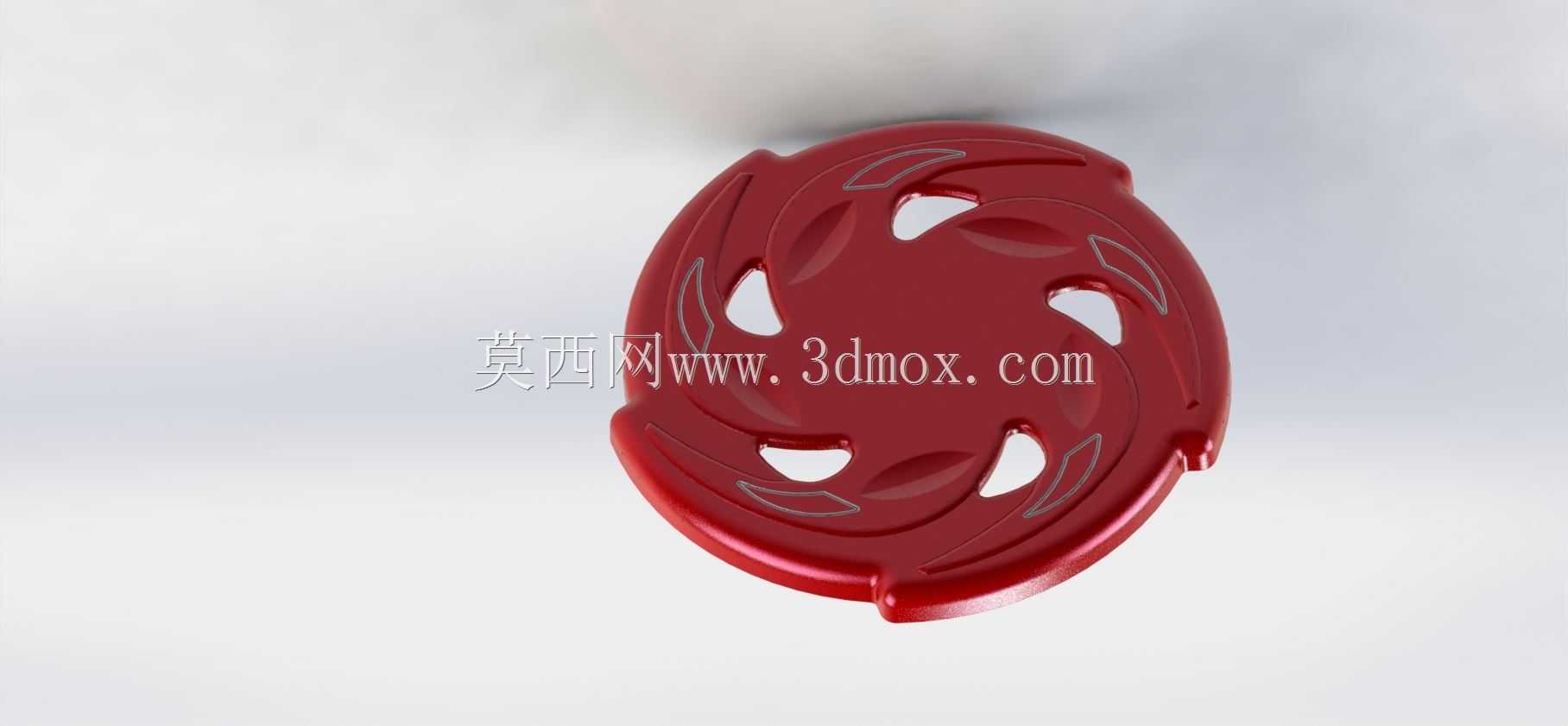

　　盘面上周向均布六处水滴形镂空窗口，窗口沿涡旋槽的走向排布，镂空边缘全部做圆角包边处理，没有直棱尖角。这类镂空结构首先可以大幅降低盘体的整体重量，减少旋转时的转动负载，让陀螺在相同初始驱动力下可以获得更长的自旋维持时间；其次镂空区域在陀螺高速转动时会形成连续的视觉动态效果，提升玩具转动时的观感；从结构工艺角度看，均匀分布的六处开孔完全遵循中心对称原则，不会破坏圆盘的质心平衡，建模时需要严格保证每个镂空特征的角度、轮廓尺寸、到中心的距离完全一致，否则会出现质心偏移，自旋时产生偏心振动，大幅缩短旋转时长甚至无法稳定直立旋转。盘体最外缘设置一圈向下翻折的围边，围边高度较低，既可以提升整个圆盘的结构刚性，让薄壳状的盘面受撞击时不会发生凹陷变形，也能在陀螺放置在战斗盘平面上时，为内部安装旋转轴、配重块、顶尖组件预留出足够的装配空间，围边的下端面做整圈平齐处理，保证内部配件装配后不会突出于底平面，避免运转时和战斗盘底面发生剐蹭。

　　从实际使用场景来看，这类陀螺主要搭配专用战斗盘使用，多个玩具同时在盘内自旋碰撞，因此结构设计上首先要保证动平衡精度，建模阶段所有周向特征全部采用圆周阵列方式生成，阵列数量取6，阵列中心和圆盘基准轴线完全重合，每个特征的草图约束完全一致，从根源上避免手动逐个绘制特征带来的尺寸误差。外形尺寸方面，整体盘径控制在中小尺寸玩具的常用区间，外径适配主流战斗盘的内部活动空间，多台陀螺同时在盘内运动时不会出现卡滞；盘体总厚度较薄，重心压低，自旋时稳定锥角更小，抗侧向冲击的能力更强，被其他陀螺碰撞后不容易出现倾翻。安装边界层面，盘体中心的隆起区域预留标准的轴系安装位，可适配通用的陀螺金属顶尖、配重环、齿条驱动接口，底部围边的内径尺寸和市面上主流的陀螺配件公差带匹配，不需要二次修配就可以完成组装；盘面的所有壁厚保持均匀，壁厚差值控制在注塑工艺允许的范围内，避免成型后出现缩痕、翘曲，镂空边缘和外凸棱边的圆角半径统一，既方便模具加工时刀具走刀，也能让注塑件的熔料在型腔内填充更顺畅，减少充模不满、内部应力集中的问题。盘面表面的流线型凸起纹路和凹槽深度较浅，不会在脱模时形成倒扣，整体结构沿轴向完全贯通无侧凹，可采用简单的两板模开模，不需要额外设计侧向抽芯结构，大幅降低量产时的模具成本。
