瓶式水龙头法兰连接阀体结构设计

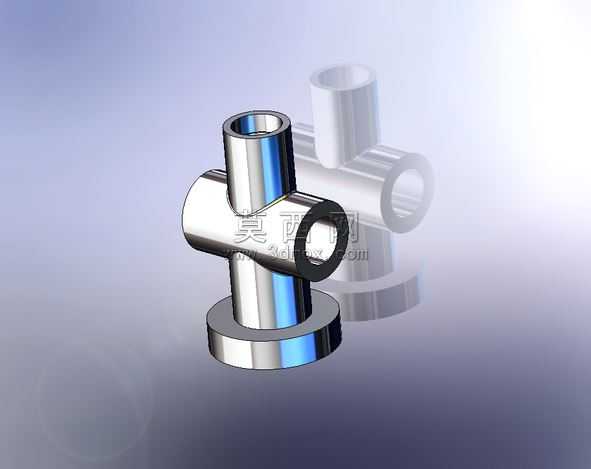

本作品为瓶样式水龙头的法兰连接主体结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证各接口的同轴度与装配公差匹配，先通过草图绘制法兰底座的定位轮廓，拉伸生成带密封安装面的法兰基座，再依次构建垂直方向的进水立管、水平方向的两个出水接驳端口，所有管路交汇处做平滑过渡圆角处理，避免流体输送过程中出现紊流、压损过大的问题。材质渲染阶段选用亮面镀铬金属材质，调整反射参数模拟卫浴五金常用的抛光镀铬表面效果，搭配半透明渐变背景突出构件的金属质感与结构轮廓，同时添加柔和的环境光与定向补光，清晰展现各接口的壁厚、法兰盘的安装孔位细节。结构设计上充分考虑实际装配需求，法兰底座预留标准密封件安装槽，三个管路接口的内径尺寸匹配常规家用供水管道规格，各段壁厚均匀一致，既满足供水承压的强度要求，也适配后续注塑或金属铸造的加工工艺，避免出现壁厚突变导致的加工缺陷。设计思路围绕卫浴水龙头的核心功能展开，将法兰连接的稳固性、多通路的流体输送功能整合为一体式结构，减少额外拼接零件带来的漏水风险，整体造型简洁规整，各功能分区清晰，既满足结构力学性能要求，也兼顾卫浴产品的外观质感，可直接用于同类型水龙头产品的结构验证、装配干涉检查以及生产前的工艺模拟，为后续的产品开模、实物试制提供精准的三维数据支撑。
