卫浴龙头用黄铜密封平垫圈三维设计

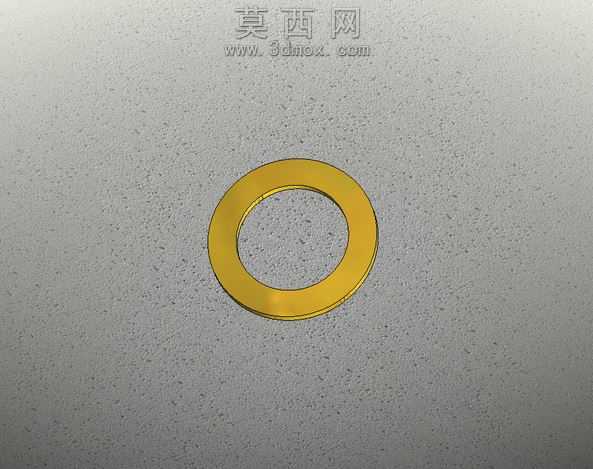

本作品为卫浴供水场景适配的黄铜材质密封平垫圈三维模型，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先以基准面绘制同心圆草图，通过拉伸凸台命令生成等厚度环形基体，建模全程严格控制尺寸公差，内孔与外圆的同轴度公差设定为0.02mm，端面平行度公差控制在0.01mm，完全满足密封接触面的平面度要求，避免装配后出现渗漏隐患。材质设定阶段选用H62黄铜作为渲染与结构模拟的基础材质，在材质编辑器中调整金属粗糙度参数至0.3，反射率设置为0.7，还原黄铜特有的暖金色金属光泽，同时在表面添加极细微的打磨纹理，模拟实际冲压加工后铜垫圈的真实表面质感，避免渲染效果过于塑料化失真。结构设计上采用等厚度扁平环形结构，无额外凸起或卡槽结构，属于通用型静密封垫圈，厚度设定为1.2mm，适配常规4分水龙头的进水接口装配间隙，内孔边缘做0.1mm的微小倒角处理，既可以去除冲压加工产生的毛刺，也能在装配时避免锐边刮伤配套的橡胶密封件或管件螺纹表面，外圆边缘同样做微小倒角，方便装配时快速对准安装位，提升装配效率。渲染阶段采用影棚级柔光布光方案，顶部设置主柔光箱提供均匀的基础照明，左右两侧添加补光板弱化金属表面的硬阴影，底部搭配浅灰色磨砂质感背景板，突出铜垫圈本身的金属色泽与环形轮廓，渲染输出的效果图清晰展现垫圈的端面平整度与边缘倒角细节，可直接用于产品展示或装配模拟参考。设计思路围绕卫浴供水场景的密封需求展开，黄铜材质本身具备优异的耐水腐蚀性能与适中的硬度，装配受压后可产生微小弹性形变填补接触面的微观间隙，实现可靠的静密封效果，同时相比不锈钢垫圈具备更好的延展性，不易在反复拆装过程中产生开裂问题，相比橡胶垫圈具备更长的使用寿命，不易出现老化变硬的问题，非常适合水龙头等卫浴供水部件的长期密封使用场景。建模过程中所有尺寸均做参数化关联，后续可根据不同规格的龙头接口尺寸，直接修改草图内的内孔、外圆、厚度参数，快速生成对应规格的垫圈模型，无需重复搭建建模流程，大幅提升同系列零件的设计效率。
