户外露营双层置物沥水架结构设计

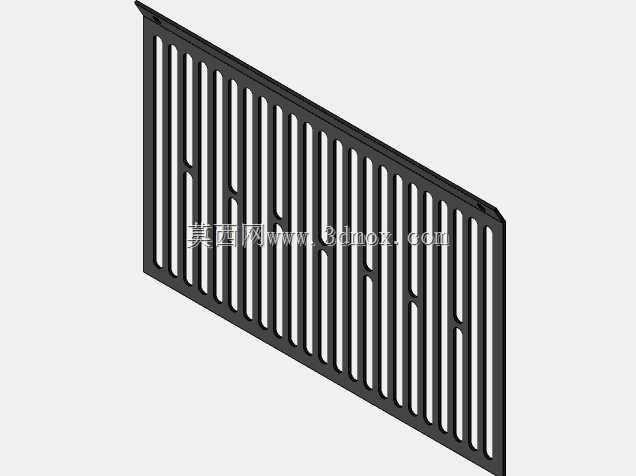

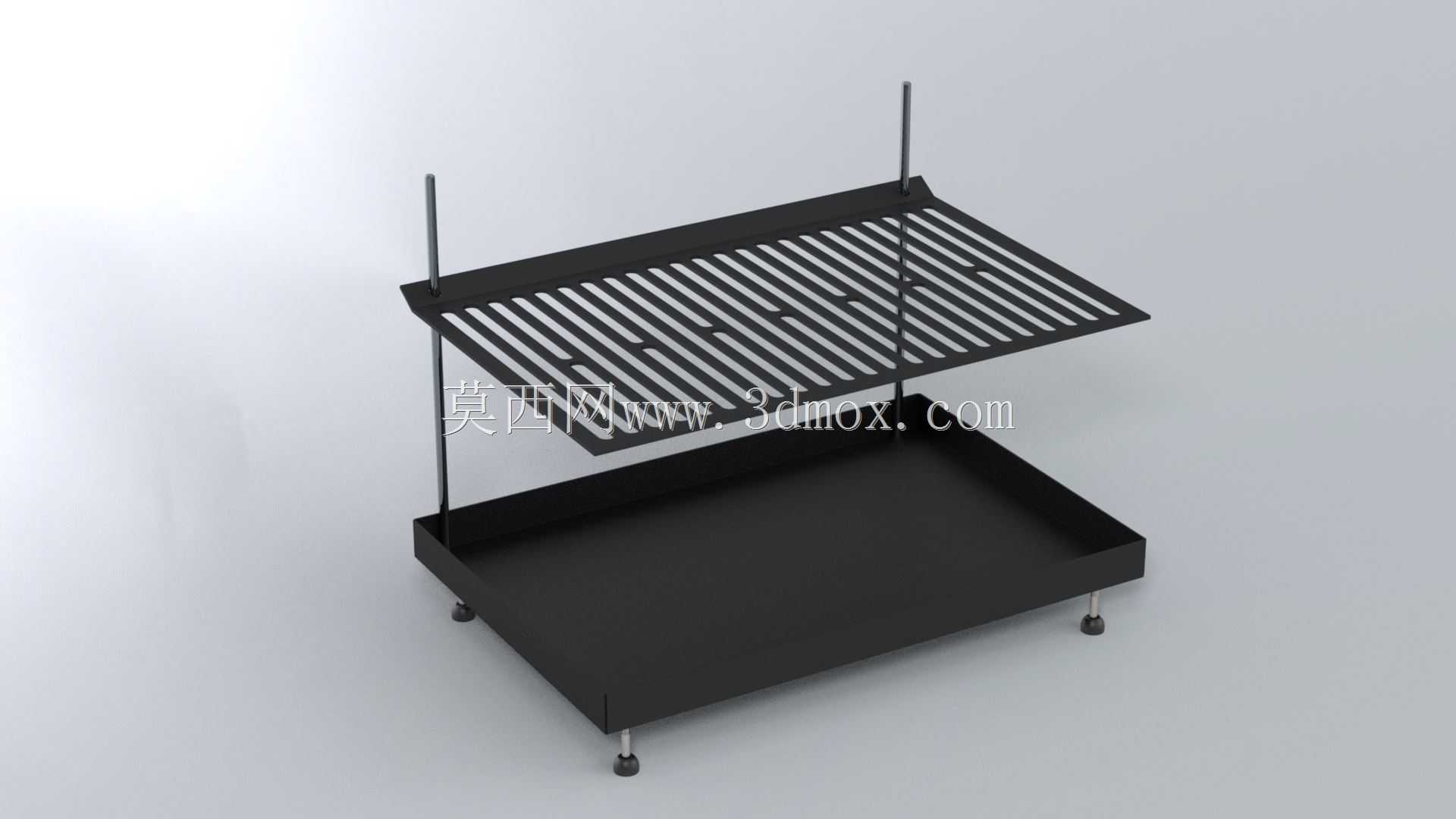

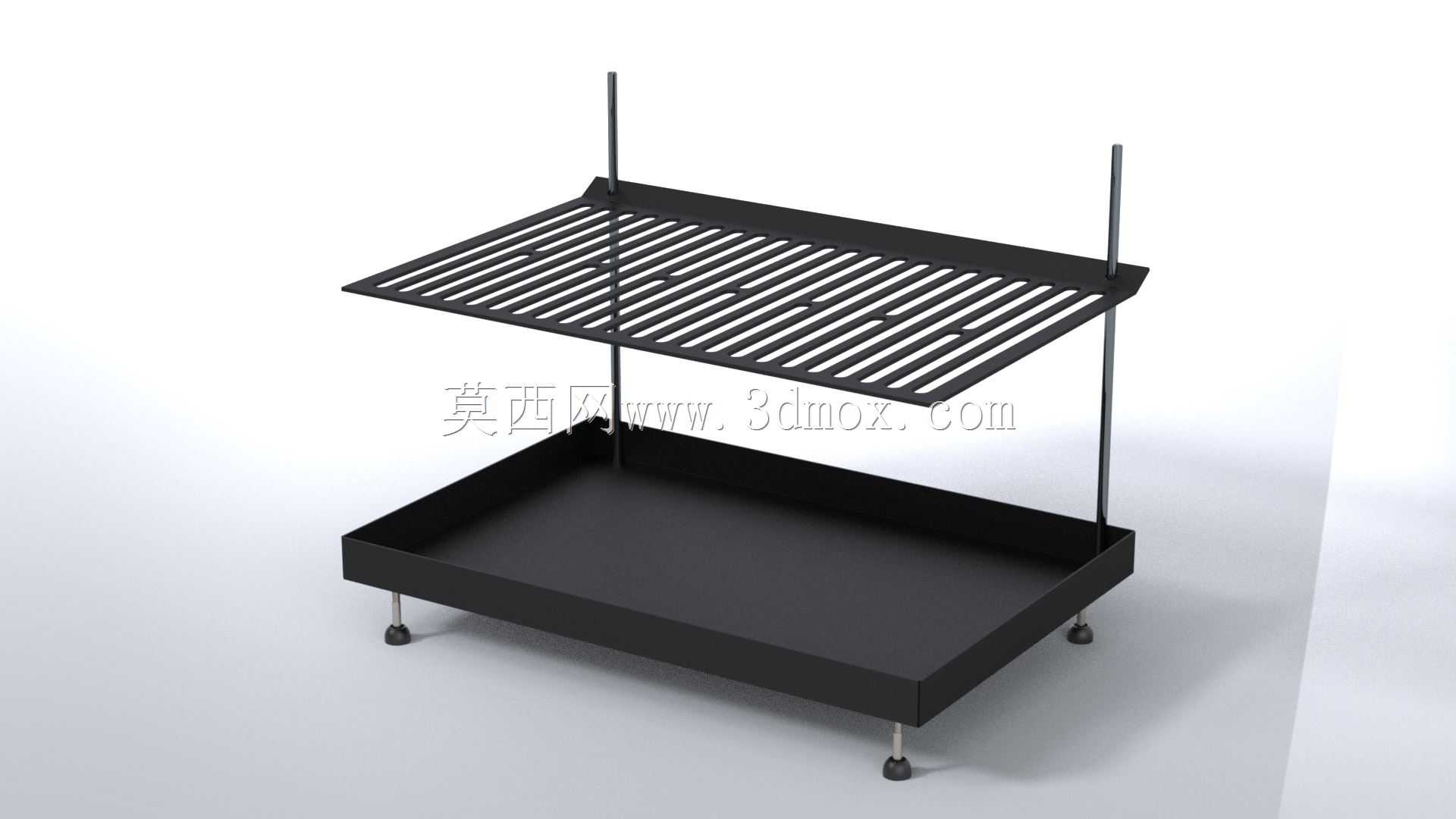

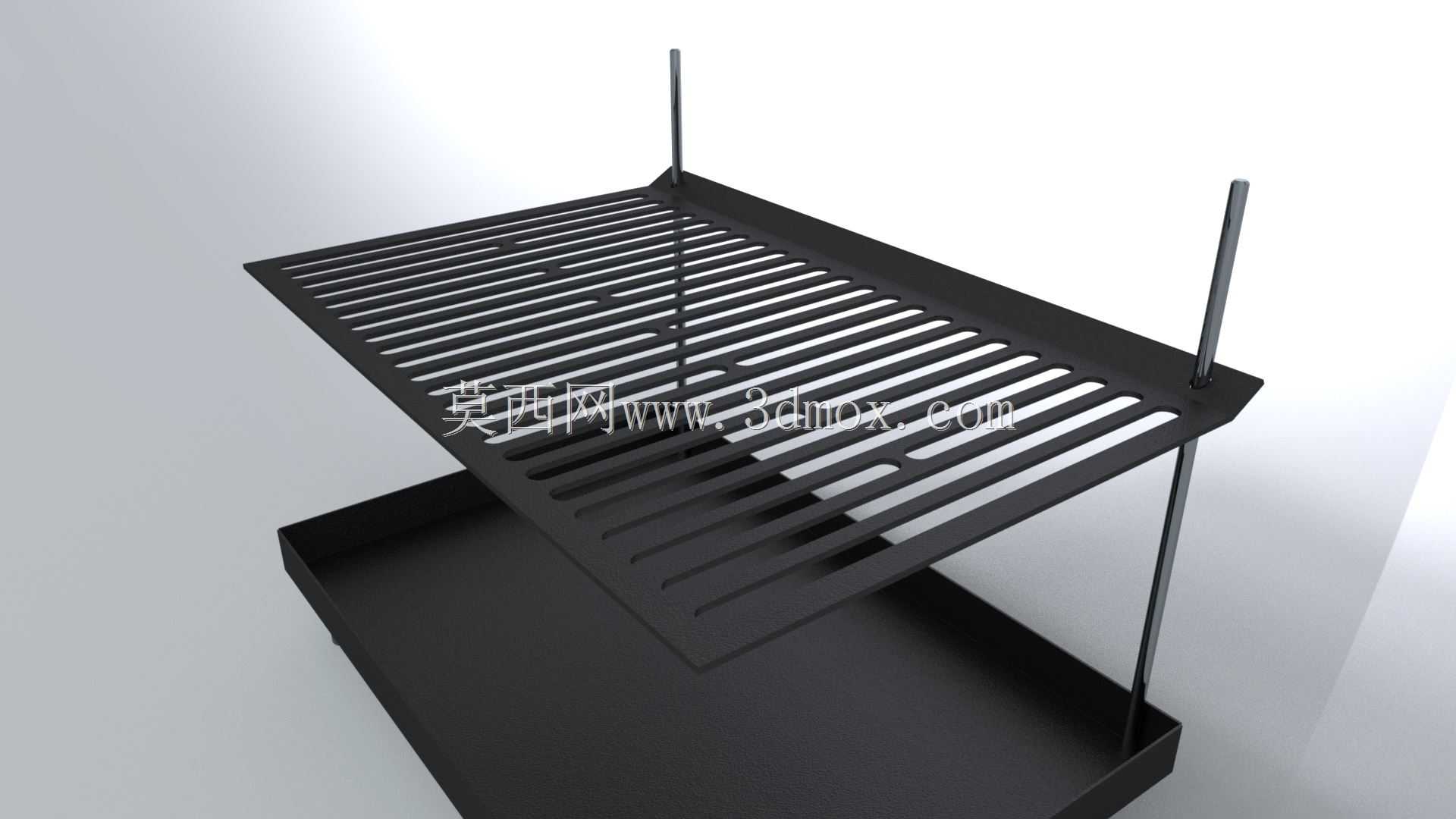

　　这套双层置物沥水架的建模工作，最初是围绕户外露营场景下餐具与零散炊具的临时收纳需求展开的。野外营地的操作台往往没有平整台面，折叠桌面积有限，清洗后的餐盘、水杯、便携锅具如果直接铺在桌布上，既占用备餐空间，残留的积水也会打湿露营装备，因此结构上采用上下分层的布置方式，把沥水和储物两个功能拆分开来。上层为栅格镂空台面，多根平行条板沿架体长度方向均匀排布，条板之间预留等宽缝隙，清洗后的餐具倒扣放置时，表面附着的水渍可以直接透过缝隙向下滴落，不会在台面积存形成水膜；栅格同时大幅降低了上层台面的整体重量，对于需要频繁打包携带的户外用品来说，减重带来的便携性提升非常明显。下层采用四周带围边的整面托盘结构，一方面承接上层滴落的废水，

　　围边可以阻挡积水外溢，避免弄湿下方的折叠桌或者营地地面，另一方面托盘的平整封闭台面也可以存放不能接触沥水缝隙的小物件，比如调料瓶、开瓶器、露营灯配件、折叠餐具包等，围边的高度经过合理设置，既能够容纳一定量的积水不会轻易晃出，也不会因为边壁过高导致取放托盘内物品时卡手。整个架体的支撑体系由四根竖向立杆承担，立杆从下层托盘的四个角位垂直向上延伸，直接贯穿上层栅格台面的对应安装位，没有额外设计复杂的拼接卡扣，这种直连结构在三维建模时可以快速完成装配约束，实际生产中无论是金属管材焊接还是注塑件插接，工艺难度都很低。立杆在下层托盘底部继续伸出一小段，末端安装四个小型可调脚轮，这里的脚轮并非为了长距离移动设计，而是作为微调节支撑使用：

　　户外营地的地面往往是草地、砂石地，存在轻微不平，四个支脚可以独立小范围调整高度，让架体保持水平，避免放置的餐具滑落；脚轮的接触面做了圆弧钝化处理，不会扎破露营地布，在室内厨房台面上使用时也不会刮伤台面。从安装边界来看，架体的整体轮廓为长方形，长宽比例适配常规折叠露营桌的台面尺寸，放置后四周预留出足够的操作空间，不会超出桌体边缘发生倾翻；整体高度控制在两层物品取放的舒适区间，上层栅格的高度不需要抬手过度就能拿到倒扣的餐盘，下层托盘的位置也不需要大幅弯腰即可取物。栅格条板的截面做了轻微的上窄下宽设计，既保证条板顶部和餐具接触的位置不易积水，也提升了条板自身的抗弯强度，放置较重的铸铁煎锅或者装满水的户外水壶时，条板不会出现明显下挠。

　　下层托盘的底部和支脚衔接位置做了局部加厚处理，避免长期承重后托盘角位出现应力开裂；托盘的内角全部做圆角过渡，不存在清洁死角，露营结束后擦拭泥沙或者倾倒积水时，边角不会残留污物。竖向立杆和两层台面的配合位置预留了微小的间隙，在三维装配里可以直观看到拆装逻辑：整个架子可以快速拆解为上层栅格、下层托盘、四根立杆和四个支脚，拆解后所有部件可以扁平叠放，收纳进露营装备包时占用的空间极小，不需要专用工具就能完成组装和拆卸。这套结构除了户外露营场景，同样可以直接放置在家庭厨房的水槽边作为碗碟沥水架使用，栅格层沥干碗碟，托盘承接的废水可以直接抽出倾倒，适配室内外两种使用环境，建模过程中所有配合位都按照实际装配公差设置，没有出现干涉问题，结构简洁，零件数量少，加工和维护都很方便。
