球形行星齿轮创意奖杯结构设计

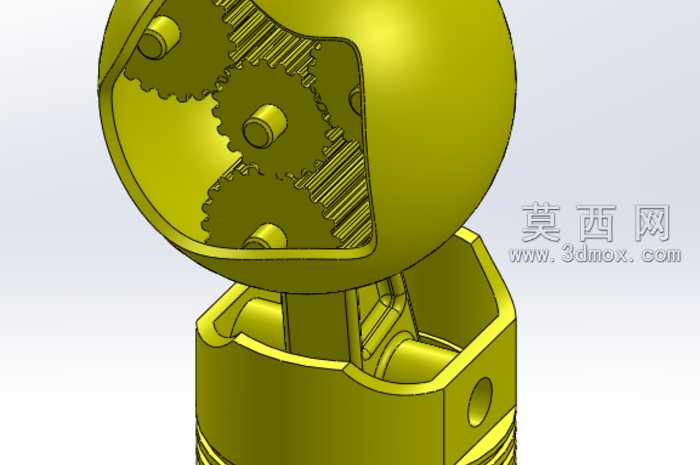

本作品是一款融合行星齿轮传动结构的创意奖杯设计，整体采用三维建模软件完成全参数化构建，建模过程中先对底部基座进行特征绘制，通过拉伸、倒角、螺纹修饰等命令完成基座的实体构建，基座上部预留与球形腔体衔接的定位结构，保证上下组件的装配精度。上部球形腔体是设计的核心亮点，建模时先构建完整球面壳体，再通过切除命令开出内部容纳空间，将行星齿轮传动组内嵌于球形腔体内部，行星轮、中心轮、内齿圈的参数经过严格配比，保证齿轮啮合的传动精度，同时在球面壳体对应位置开设观察窗口，可直观看到内部齿轮的排布与啮合状态。材质渲染阶段整体赋予亮面金色金属材质，调整金属粗糙度、反射率参数，模拟出抛光金属的光泽质感，齿轮啮合面做细微的粗糙度区分，还原真实机械零件的表面质感。设计初衷是打造兼具机械美感与纪念属性的创意摆件，最初构思时曾计划将球面外形设计为地球样式，在球面表面浮雕各大洲轮廓，但受限于三维软件对球面复杂环绕特征的构建限制，最终调整为纯机械结构的展示形式，将行星齿轮塞头的经典机械结构融入奖杯造型，既保留了机械传动的精巧感，又通过球形外壳的包裹让整体造型更具整体性与装饰性。装配过程中对所有传动部件做干涉检查，调整齿轮间的啮合间隙，保证虚拟装配状态下传动路径无卡顿，各部件的定位柱、卡扣结构都做了公差预留，满足后续实物3D打印或者机加工的生产需求，整体造型打破了传统奖杯的固化形态，将工业机械的硬核美感与纪念摆件的装饰属性结合，金色的外观配色也提升了作品的精致感与视觉冲击力。
