渐开线螺旋齿轮三维结构设计

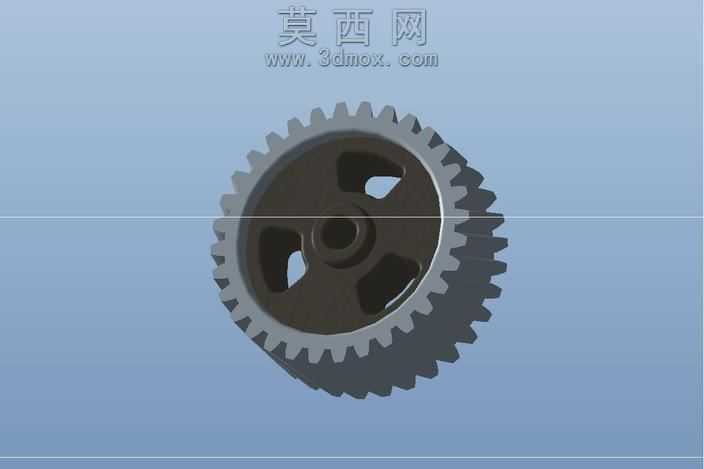

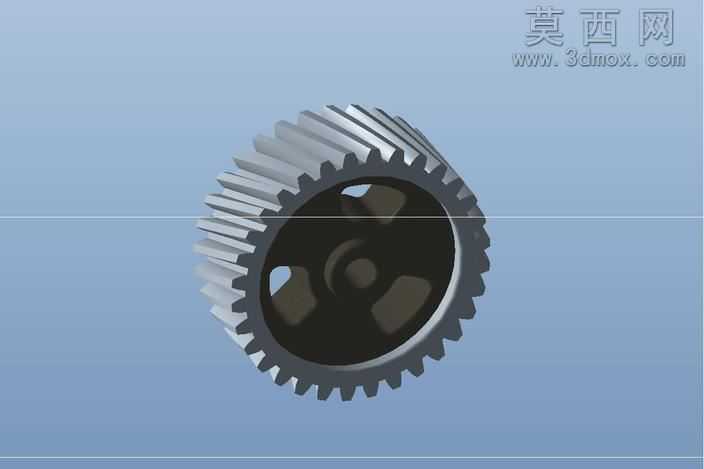

本螺旋齿轮采用三维参数化建模方式完成整体结构设计，建模过程严格遵循渐开线齿廓的成型原理，先通过齿廓参数方程计算出渐开线的离散点位，再拟合生成精准的齿廓曲线，结合螺旋角参数完成齿向螺旋线的构建，通过扫掠、阵列等特征操作生成全部轮齿结构，保证齿形的几何精度符合传动设计要求。模型主体结构分为轮齿、轮辐、轮毂三个核心部分，轮辐采用轻量化镂空设计，设置三个均匀分布的减重孔，在保证整体结构强度的前提下有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率；轮毂中心设置标准安装轴孔，可与传动轴实现精准配合，轴孔与轮辐之间设置过渡圆角，避免应力集中问题，提升零件的结构耐用性。材质渲染阶段，轮齿部分采用金属哑光灰材质，模拟经过淬硬处理的合金结构钢表面质感，还原实际工业齿轮的表面处理效果；轮辐与轮毂部分采用深灰哑光金属材质，区分不同结构区域的视觉层次，渲染时添加柔和的环境光与定向补光，清晰展现轮齿的螺旋走向、齿面弧度以及轮辐的镂空结构细节，可360度旋转观察齿轮的整体结构与各部分衔接关系。设计过程中重点考量了螺旋齿轮的传动特性，螺旋角参数经过优化设置，保证齿轮啮合时的重合度符合设计要求，可有效降低传动过程中的冲击与噪音，提升传动平稳性；整体结构尺寸经过合理规划，轮缘厚度、轮辐宽度、轮毂长度均符合通用机械传动的设计规范，可直接用于传动系统的装配模拟、运动仿真以及后续的加工工艺设计参考，适用于各类需要交错轴传动的机械结构场景。
