拖车悬挂车轮锁具三维结构设计

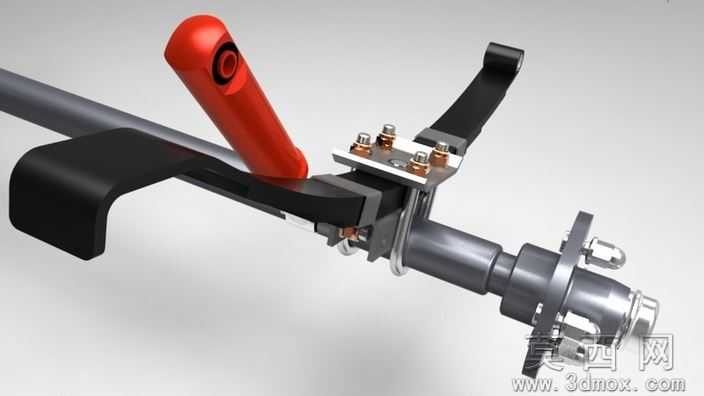

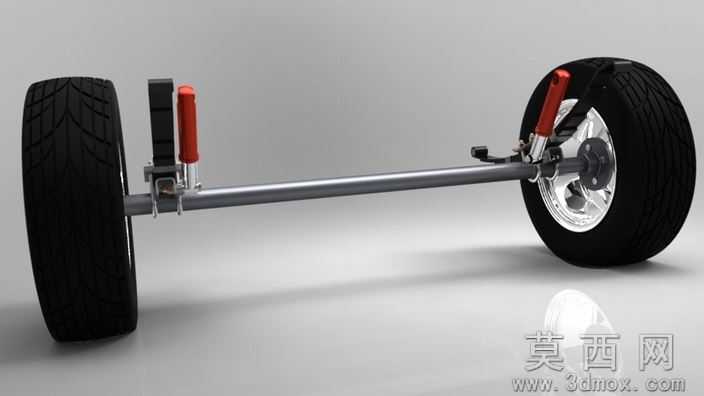

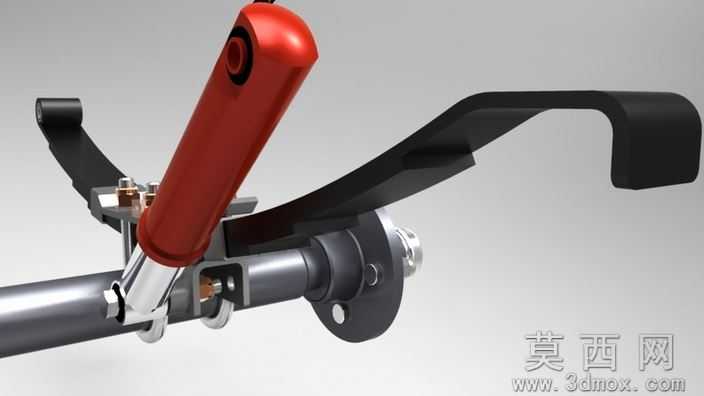

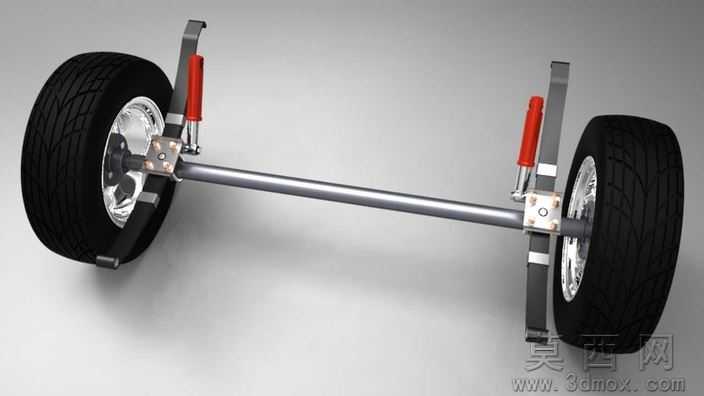

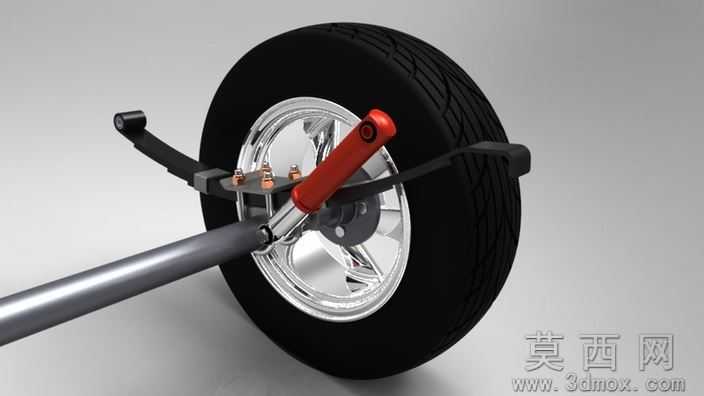

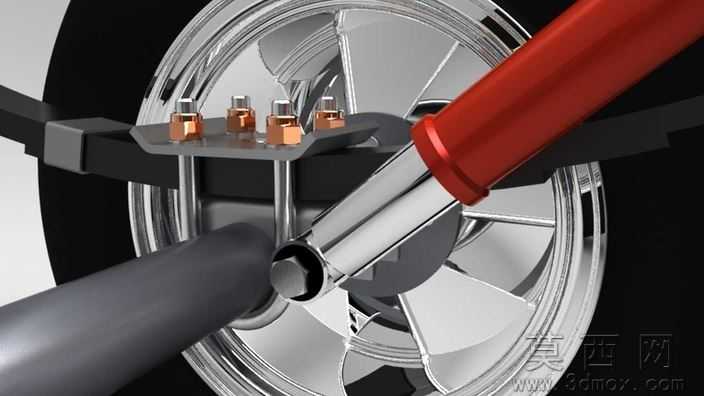

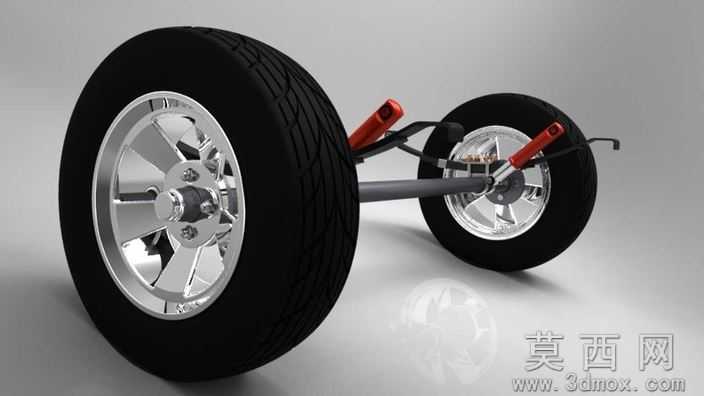

本模型为拖车配套的车轮锁止机构，建模流程遵循从核心功能件到外围适配件的正向设计逻辑：首先完成中心轴与锁止执行模块的基准建模，确定锁舌与轮毂螺栓孔的对位基准，再依次搭建减震悬臂、轮胎、轮毂的装配结构，最后完成紧固件、操作手柄等细节零件的建模，全程采用参数化驱动方式，所有配合尺寸均关联全局参数，修改单一部件尺寸时可自动同步更新关联结构，避免装配干涉问题。参数设计严格匹配阿克塞尔750千克负载规格，适配100×4规格的轮子连接尺寸，轮子ET值为0毫米，搭配R14x5.5JJ规格轮辋与185/70 R14规格轮胎，锁止行程、悬臂摆动角度、减震弹簧预压量均经过参数校核，可满足额定负载下的锁止可靠性与行驶缓冲需求。渲染材质部分针对不同零件做了精细化区分：轮胎采用哑光黑色橡胶材质，添加细微胎纹纹理与使用磨损质感，还原橡胶件的漫反射特性；轮毂采用抛光镀铬金属材质，模拟真实铝合金轮毂的高光反射与环境映射效果；锁止操作手柄采用亮红色烤漆金属材质，搭配金属银灰色的锁体结构与深灰色的悬臂部件，中心轴采用拉丝金属质感，整体渲染光影层次分明，可清晰展示各部件的装配关系与外观特征。结构原理上，该机构集成了拖车悬挂减震与车轮锁止双重功能：日常行驶状态下，两侧悬臂配合内置弹簧实现车轮相对车架的上下摆动，缓冲路面颠簸冲击；锁止状态下，红色操作手柄驱动内部锁舌伸出，卡入轮毂螺栓间隙完成车轮锁止，可防止拖车停放时出现溜车、非授权移动问题，锁体与中心轴采用刚性连接，可承受锁止时的扭矩冲击。软件兼容方面，模型提供STEP/IGES通用中间格式，可兼容绝大多数三维CAD软件打开编辑，同时提供SolidWorks2012版本原生文件，保留完整的特征树与装配配合关系，还附带STL格式文件可直接用于3D打印样件验证，无需额外做格式转换即可适配不同的设计、加工场景。研发教学应用层面，该模型可作为拖车悬挂系统、车辆防盗锁止机构的教学案例，帮助学习者理解轮式行走机构的减震设计逻辑、锁止机构的运动原理，也可作为小型拖车、旅居挂车改装设计的参考原型，工程师可在此基础上调整参数适配不同负载、不同轮胎规格的拖车产品，缩短同类产品的研发周期，同时也可用于机械装配课程的虚拟拆装实训，帮助学习者掌握轮系部件的装配流程与配合公差要求。
