便携桶式蓝牙音箱曲面外观结构

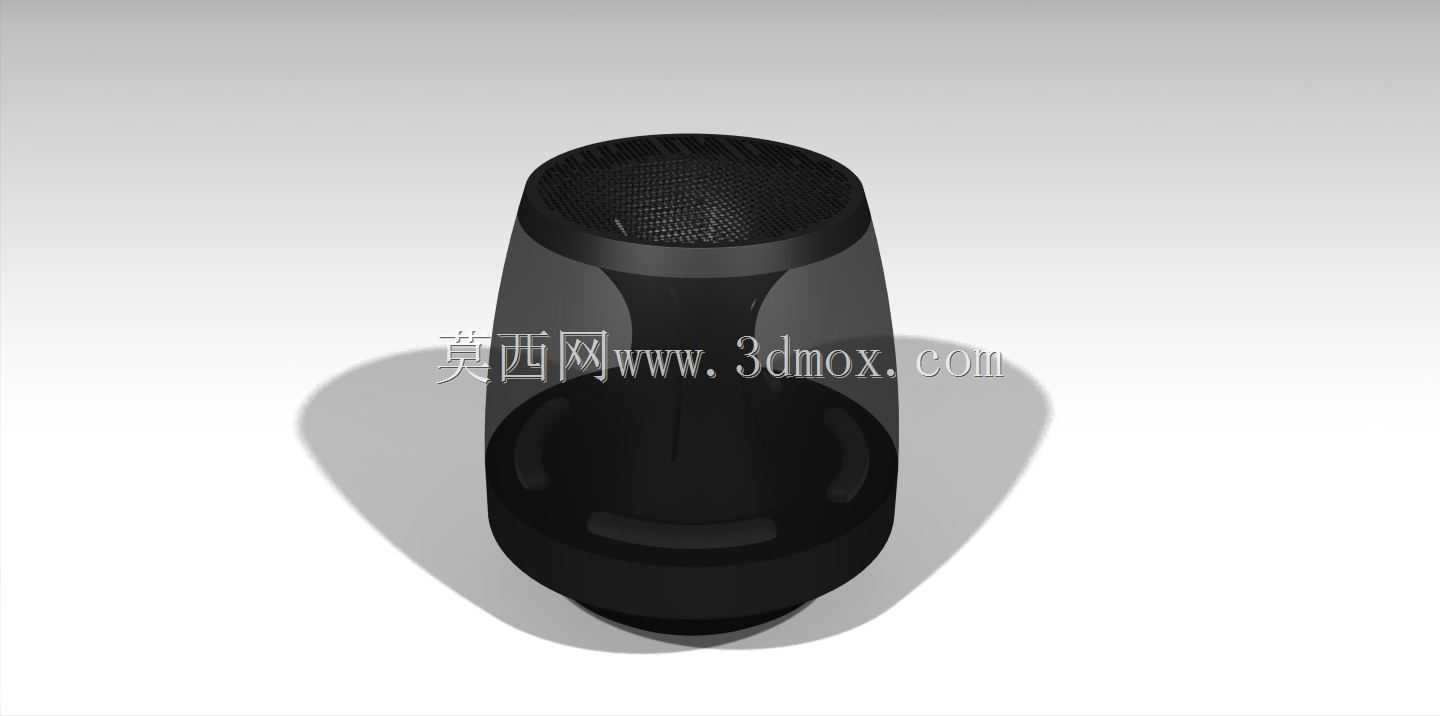

　　这款桶式便携蓝牙音箱的三维结构以竖直收腰腔体为核心，整体采用上下宽、中部内收的圆润轮廓，外壳曲面连续过渡，没有尖锐棱边。顶部布置出声网孔区域，网孔按规则阵列排布，既承担声学透声功能，也形成明显的产品识别面；底部为封闭承托结构，可在桌面、展台、设备柜等平面稳定放置。建模时重点处理了外壳曲面的光顺性、上下端面与侧壁的相切关系，以及扬声器腔体内部空间与外部造型之间的比例协调，使外观件在视觉上轻薄柔和，同时保留足够的内部安装容积。

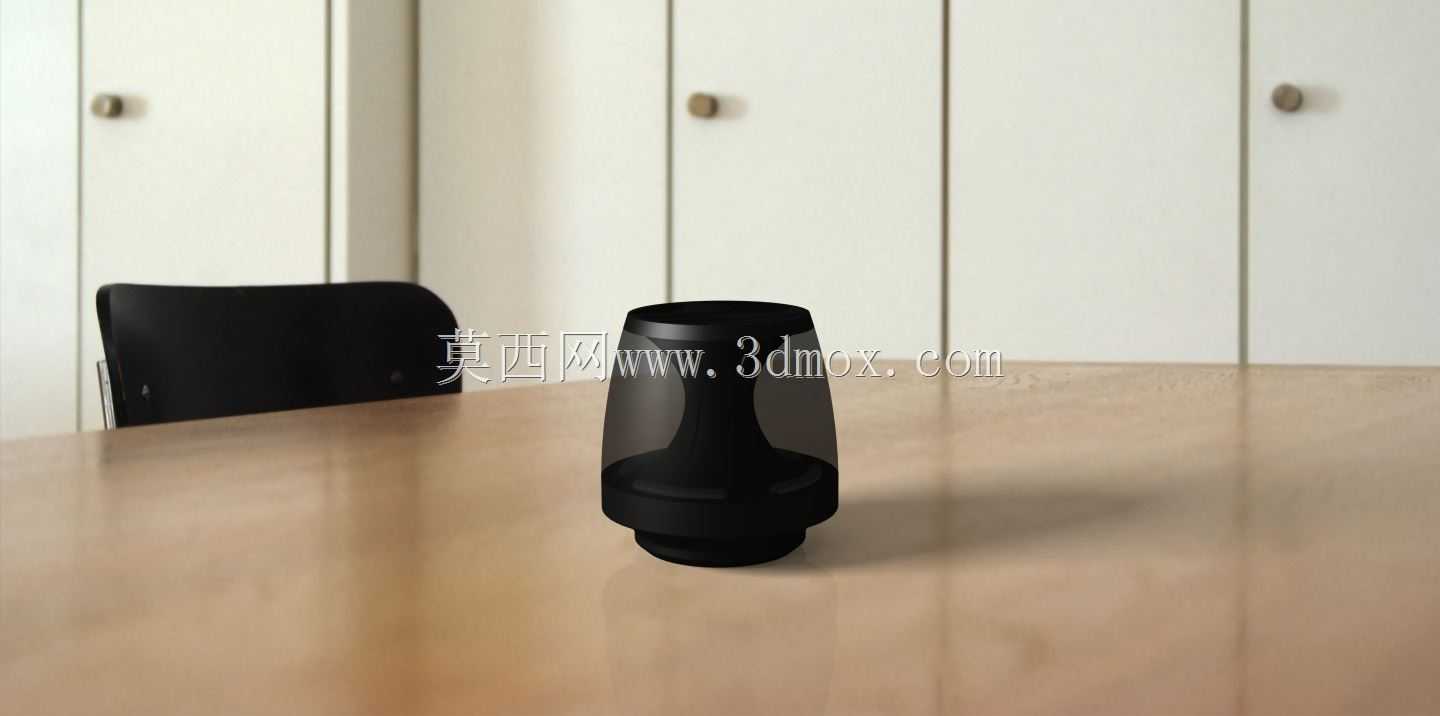

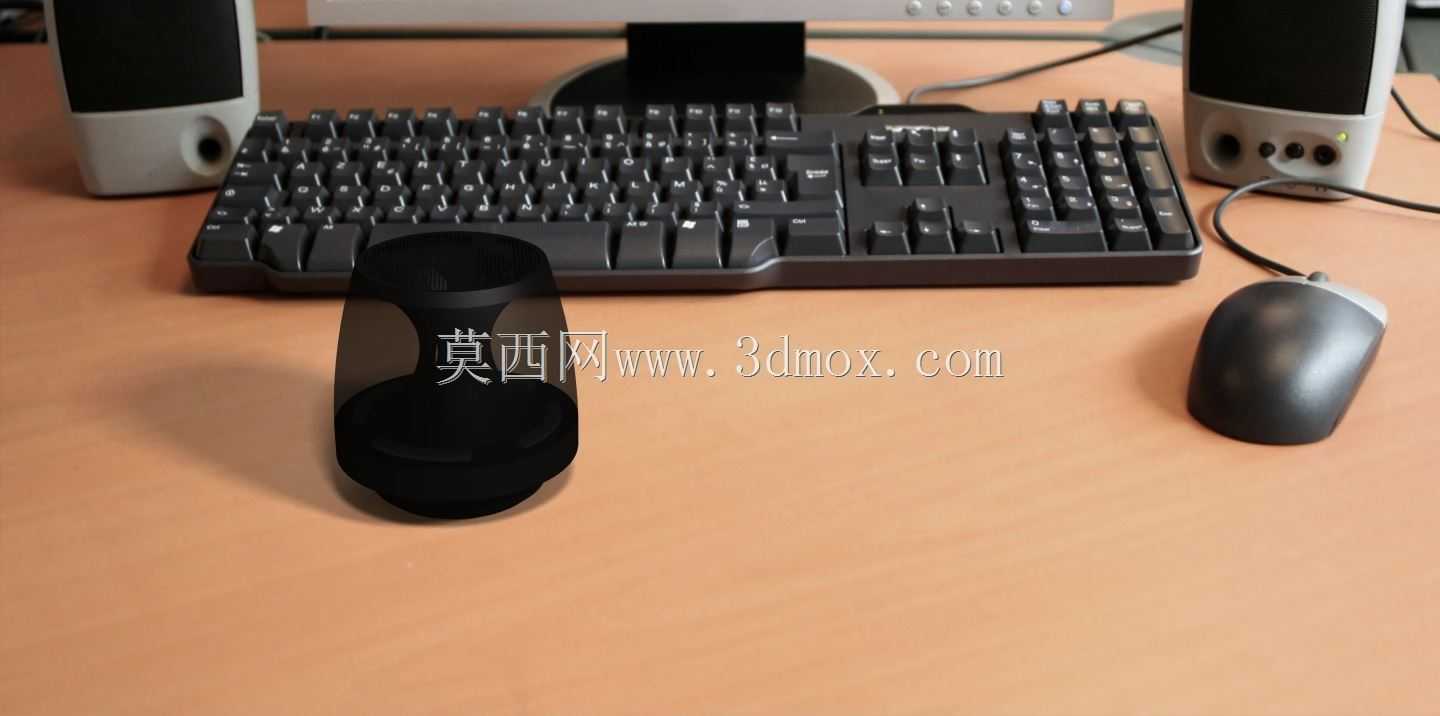

　　从实际使用场景看，这类小型无线音箱常用于办公桌面、居家环境、户外休闲、门店展示和临时会议空间。它不需要固定安装孔位，主要依靠底部平面接触支撑，因此底部直径、重心位置和防滑边界是结构设计中必须校核的内容。模型外形接近直立桶体，底面承担全部支撑载荷，侧壁向内收窄后可减少视觉笨重感，但也会让内部电池、扬声器单元和控制板的布置更紧凑。设计时应将较重的电池和扬声器磁路尽量靠近下部，降低整机重心，避免触碰或轻微振动时发生倾倒。

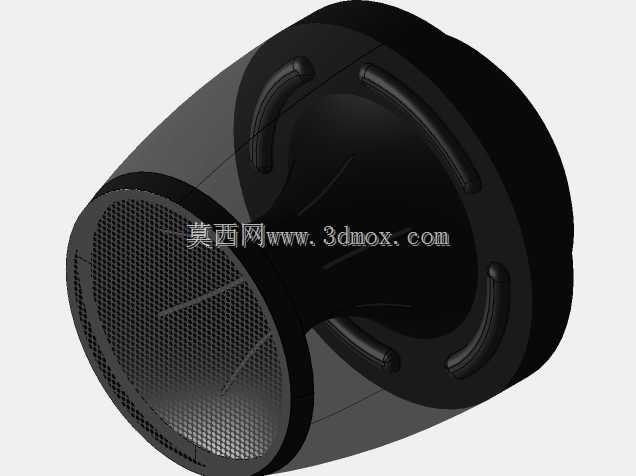

　　声学结构方面，顶部出声面与内部扬声器形成正向辐射路径，网孔区域需要兼顾开孔率、防尘能力和外观完整性。外壳不能只按装饰件理解，它同时决定腔体容积、侧壁刚度和手持触感。若侧壁过薄，大音量播放时容易产生共振；若壁厚过大，则会侵占内部空间并增加整机重量。较合理的思路是在曲面壳体上保留均匀壁厚，在扬声器固定位、电池仓边界和底盖配合处设置局部加强筋或台阶，使零件在注塑成型后不易出现缩痕、翘曲和装配错位。

　　外形尺寸边界可按桌面便携设备进行控制，高度方向需容纳扬声器单元、电池、主控板及上下装饰件；径向最大尺寸集中在顶部和底部，中部握持区适当收窄。顶部网孔区与外壳之间应设计连续配合边，底盖则需要预留装配止口、螺丝柱或卡扣位置。若后续进入详细结构阶段，还需在模型中补充按键孔、充电接口、指示灯透声区、被动辐射器安装位以及内部走线空间。当前曲面模型能够清楚表达产品比例、外观分件和腔体走向，可用于外观评审、结构拆件参考、渲染展示以及消费电子产品方案沟通。

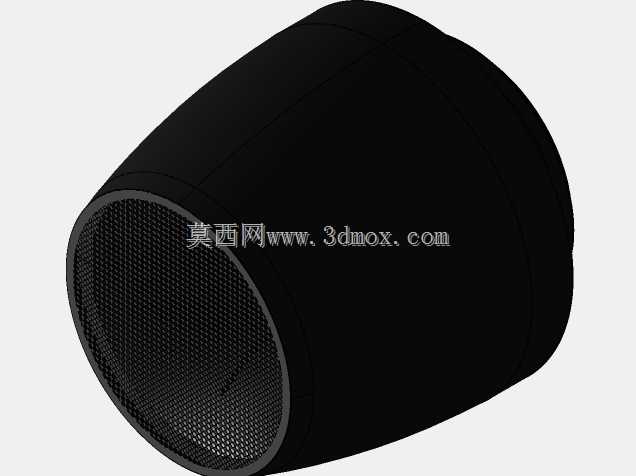

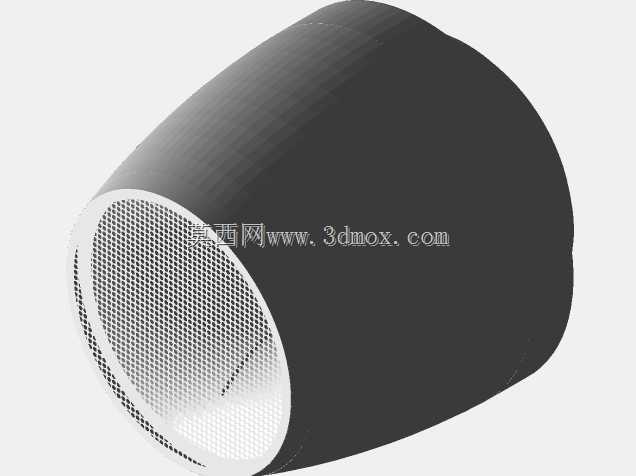

　　在建模流程上，先由旋转对称的主体轮廓确定大形，再通过曲面裁剪形成顶部网孔面和底部承托面；中部收腰区域需要检查曲率变化，避免高光反射时出现褶皱。网孔阵列不宜只追求视觉密集，应与出声面积和加工工艺相匹配。对于外壳制造，若采用塑料注塑，需关注拔模方向、壁厚过渡和孔边强度；若采用金属或织物包覆，则要另行考虑包覆层厚度对装配间隙的影响。整体来看，该作品把便携音箱的声学功能、握持形态和桌面稳定性集中在一个简洁桶体中，适合作为数码音频产品外观结构设计与曲面建模练习的参考对象。
