万向节离合器连接接头精密结构

　　在中小功率传动系统的布局校核中，万向节离合器接头常出现在轴线存在偏角、又需要在运转过程中切断或恢复扭矩传递的位置。它不是单纯的一根接杆，而是把万向铰接的角度补偿能力与离合器接合端的传扭界面整合在同一零件上，常见于轻型设备传动轴、操作台调整机构、便携机具、实验台架以及需要频繁拆装维护的传动单元。

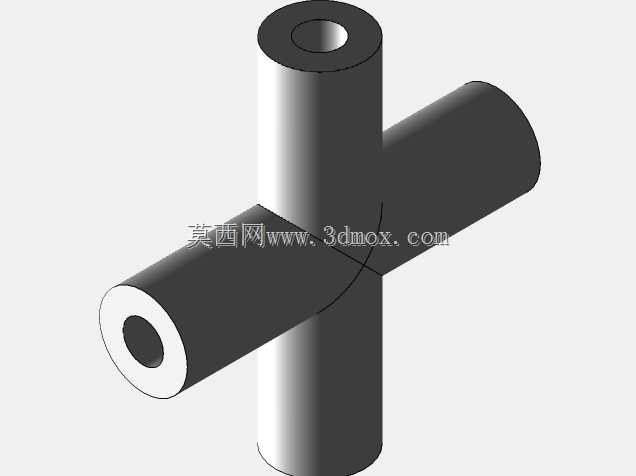

　　从功能拆分来看，该接头一端承担万向节叉或铰接配合，另一端承担离合器接合。铰接区域需要保留十字轴或销轴的摆动空间，使输入轴与输出轴不在严格同轴时仍能连续转动；离合器端则通过型面、端面齿、摩擦接触面或嵌合结构传递扭矩，并在脱开时让两侧运动解耦。设计时不能只看静态装配，还要考虑偏角状态下的转速波动、铰接点润滑与磨损、接合瞬间的冲击载荷，以及脱开后残余摩擦是否会造成拖滞。

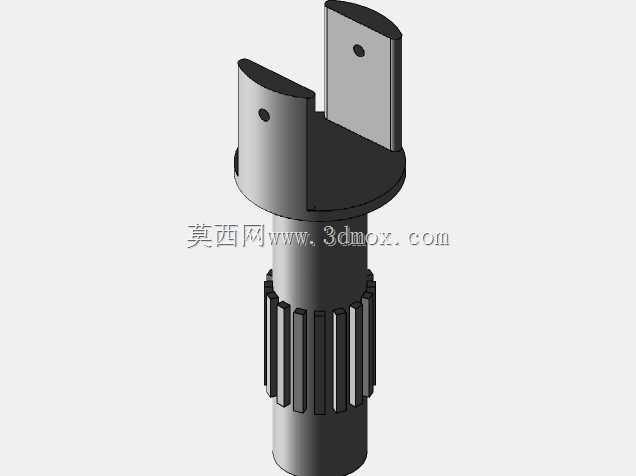

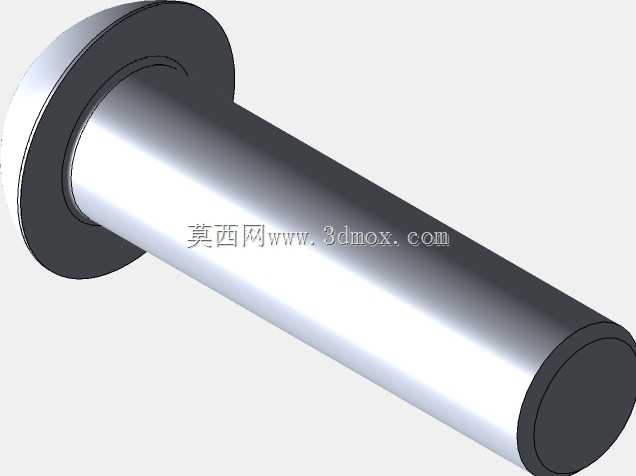

　　结构思路上，铰接端的耳板间距、销孔同轴度和叉口开口宽度直接决定十字轴或销轴能否装入。耳板过薄会在反复换向载荷下出现张口变形，过厚又会增加外形包络并限制摆角。销孔周边通常是应力集中区域，圆角过渡、孔壁有效承压长度和端部挡圈槽位置都需要在模型中明确表达。离合器端则更关注接合对中：若采用嵌合齿，齿侧应有导入倒角，齿根保留圆角，避免尖角在冲击扭矩下萌生裂纹；若依靠摩擦面传扭，则端面平面度、压紧力作用半径和同轴定位台阶要一起校核。

　　外形尺寸与安装边界方面，这类接头的最大外径往往受离合器壳体或护罩限制，长度方向则要给万向节摆动留出角度余量。建模时应把极限偏角下的运动包络一并检查，确认叉体、销轴、锁紧件在转动过程中不与相邻轴套、支架或壳体干涉。输入端和输出端的配合直径、键槽或扁位、螺纹锁紧段、止口深度属于关键安装尺寸，不能只按外观拉伸成型；轴端伸入长度过短会降低夹持稳定性，过长则可能顶死内部零件。

　　在实际设备维护场景中，该接头还承担快速检修的作用。当传动链需要断开以隔离后端负载时，离合器接头可让操作人员不必拆卸整根轴系；在空间受限的通讯设备辅助机构、小型工装或轻型传动装置里，这种把角度补偿和离合接口合并的方式能减少零件数量，也缩短轴向尺寸。但零件数量减少并不意味着设计简化，相反，铰接寿命与接合可靠性被集中到同一构件上，材料热处理、配合公差和表面硬度都要匹配。

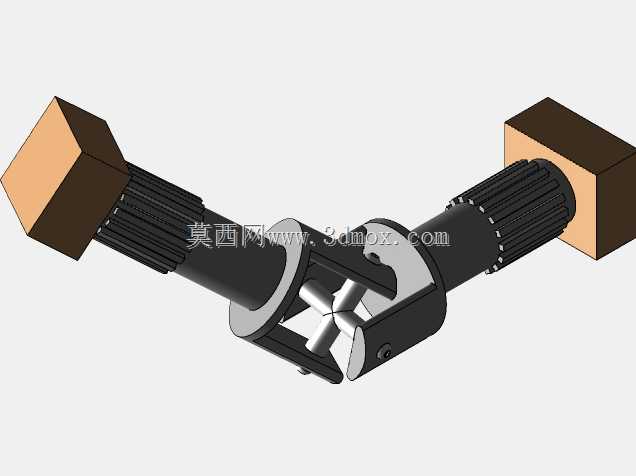

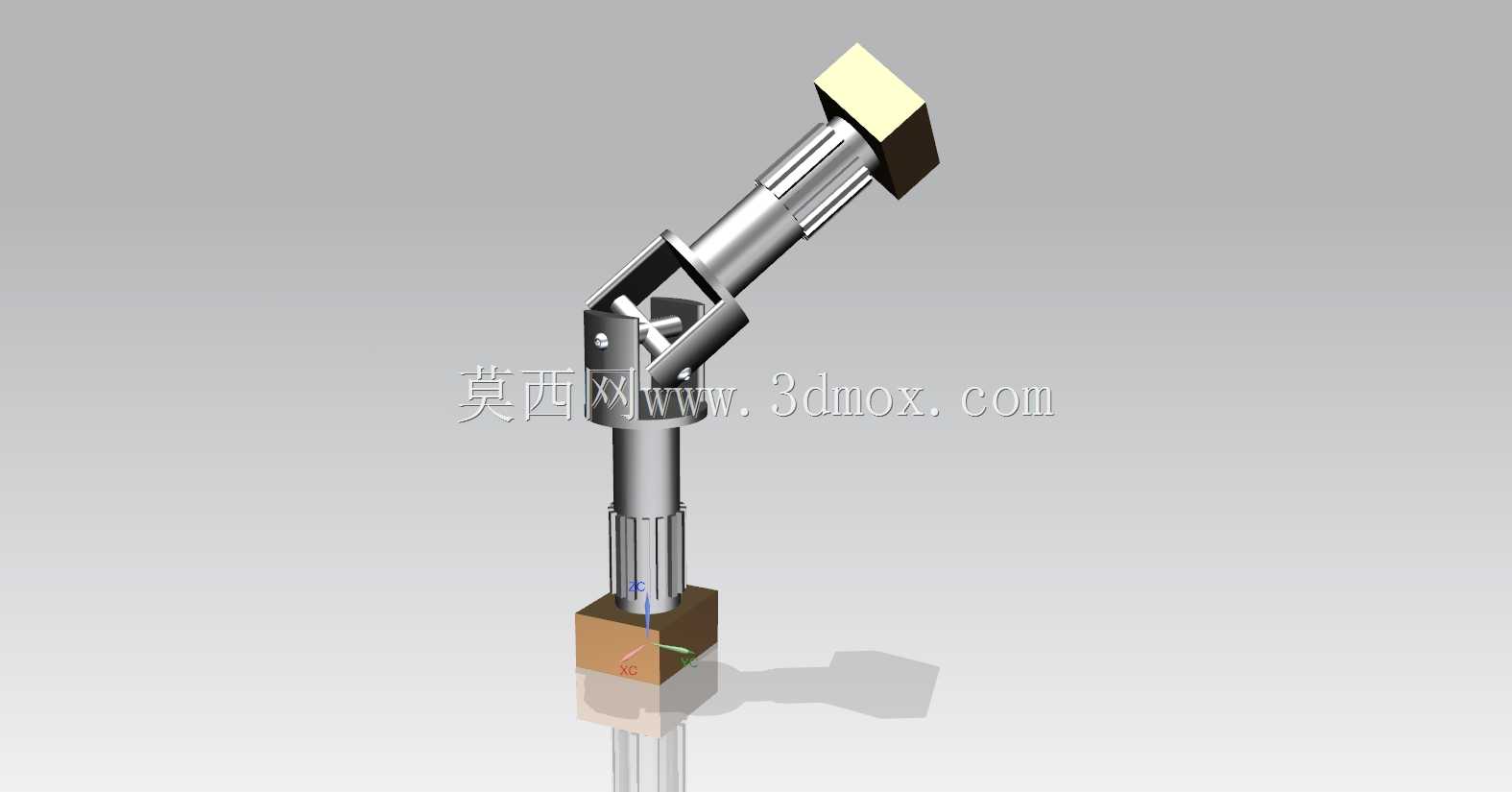

　　三维建模过程中，应先建立轴线关系和摆动参考，再分别完成叉体、销孔、接合端和连接本体。回转体部分适合保证同轴台阶，叉耳与嵌合齿则需要通过特征阵列和对称约束控制位置。装配检查时，不仅要让销轴、挡圈、配合轴能够装入，还要模拟接合、脱开和最大摆角三种状态，确认齿面接触区、销孔受力方向以及周边最小间隙。对容易忽略的倒角、退刀槽、润滑通道和装配工具空间，也应在模型中保留，否则图纸转入加工后容易出现装配干涉或维修无法操作的问题。

　　从工程选型角度看，这类接头适用于转速不极端、扭矩中等但布置角度经常变化的传动环节。若系统冲击较大，应优先加大销孔承压面积并提高接合齿的抗剪能力；若设备追求轻便，则可在耳板外侧去除非承载材料，但不能削弱孔间连桥和离合器根部。整体结构应让扭矩传递路径尽量短、力流转折尽量平顺，使万向补偿与离合脱开两项功能在同一安装空间内稳定实现。
