布加迪风格UTV钢管车架结构设计

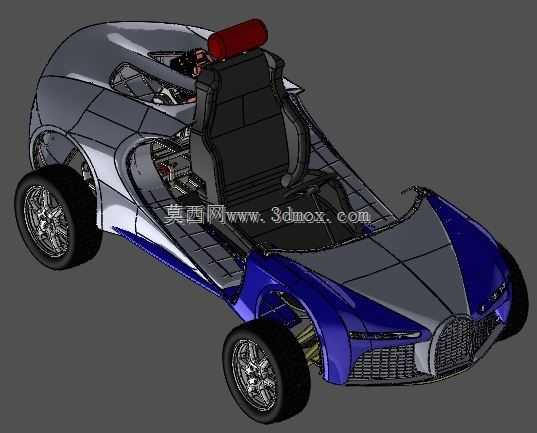

　　这套三维结构模型围绕非道路全地形UTV的核心承载需求搭建，融合了超跑的外观轮廓设计逻辑与越野车辆的钢管车架强度优势，主要面向非铺装路面休闲越野、小型场地赛事改装、特种作业短途通行等场景使用，区别于常规量产UTV的方正造型，其车架外轮廓完全贴合布加迪超跑的曲面走向，在保证越野通过性的前提下，实现了极具辨识度的外观形态。

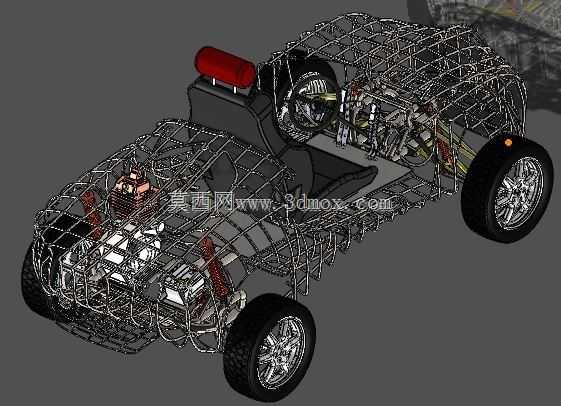

　　从功能特性来看，模型完整还原了钢管车架的全部受力节点，包含前部双叉臂悬架安装位、后部动力总成固定支架、中部单体座椅安装基座、顶部防滚环结构，所有钢管的交汇位置都做了相贯线处理，符合实际焊接工艺的加工要求，不存在结构干涉问题。车架前部预留了足够的转向机构活动空间，转向拉杆、转向节的安装点坐标完全匹配常规UTV的转向行程参数，不会出现打满方向时轮胎蹭车架的问题；后部的动力舱空间可以兼容单缸、双缸的小型内燃机组或者电动驱动总成，安装孔位做了通用化设计，适配不同动力方案的改装需求。

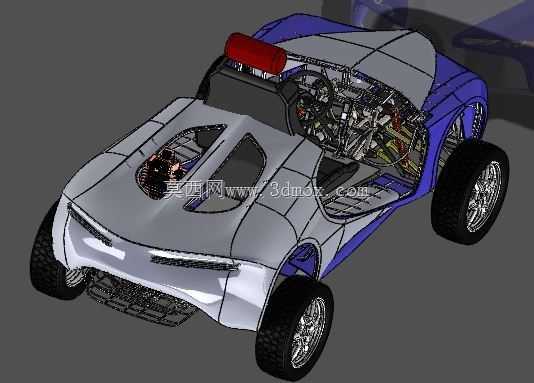

　　设计思路上没有采用常规UTV的等直径钢管直连结构，而是根据不同位置的受力大小匹配了不同管径、壁厚的钢管规格：主防滚环、底部纵梁这类承受主要冲击载荷的部位采用大管径厚壁钢管，前部扰流区域、后部覆盖件支撑部位采用小管径薄壁钢管，在保证整体扭转刚度、碰撞安全性能的前提下，尽可能降低车架整体自重，提升车辆的动力重量比。车身外壳的安装点全部预留在钢管框架的外侧凸耳上，覆盖件采用玻璃钢或者碳纤维材质制作时，可以直接通过螺栓固定在凸耳位置，不需要额外在主车架上打孔，避免破坏主结构的受力完整性。

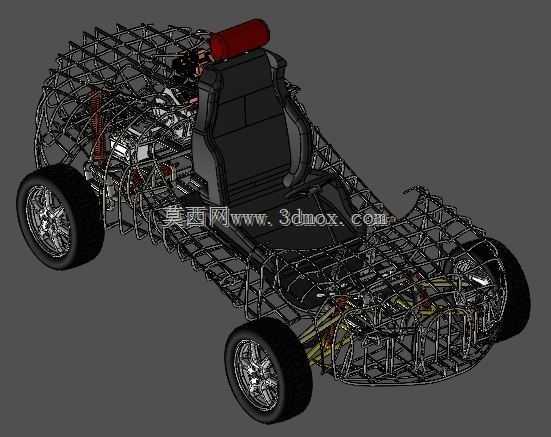

　　尺寸与安装边界方面，整车轴距控制在2.1米到2.3米的区间内，轮距设置为1.4米左右，既保证了越野行驶时的侧倾稳定性，又能满足狭窄林间道路、山地小径的通行宽度要求；车架最低点离地间隙为320毫米，匹配大颗粒越野轮胎时，实际通过角可以达到38度以上，能够应对乱石滩、陡坡、浅滩等复杂非铺装路况。座椅安装位置做了下沉式设计，驾驶员落座后的重心比常规UTV低80毫米左右，高速过弯时的侧倾幅度更小，操控稳定性更强；座椅后方预留了40升容积的储物空间或者副油箱安装位，满足长距离越野的续航与载物需求。

　　悬架安装点的坐标经过反复校核，前轮的主销后倾、内倾参数都符合越野车辆的调校逻辑，减震器安装位可以适配不同行程的绞牙减震，用户可以根据使用场景调整减震硬度与车身高度；制动系统的安装位兼容常规UTV的碟刹组件，不需要额外制作转接支架。车架的焊接工艺参考了越野赛车的防滚架制作标准，所有受力节点都做了加强衬片设计，在发生翻滚、正面碰撞时，能够有效吸收冲击能量，保证驾驶舱的生存空间不会发生明显形变。

　　不同于只做外观曲面的概念模型，这套结构完全按照可落地加工的标准设计，所有钢管的下料长度、弯曲角度都可以直接从模型中提取参数，不需要二次测绘调整；覆盖件的曲面分块也考虑了脱模工艺，制作模具时不会出现倒扣结构，小批量生产的加工难度较低。对于改装厂商、越野爱好者、车辆设计专业的从业者来说，这套模型既可以直接作为UTV改装的结构基础，也可以作为非道路车辆钢管车架设计的参考样本，调整钢管规格、安装点位置后，就能适配不同动力、不同尺寸的全地形车开发需求。
