原木结构坡顶带烟囱小木屋设计

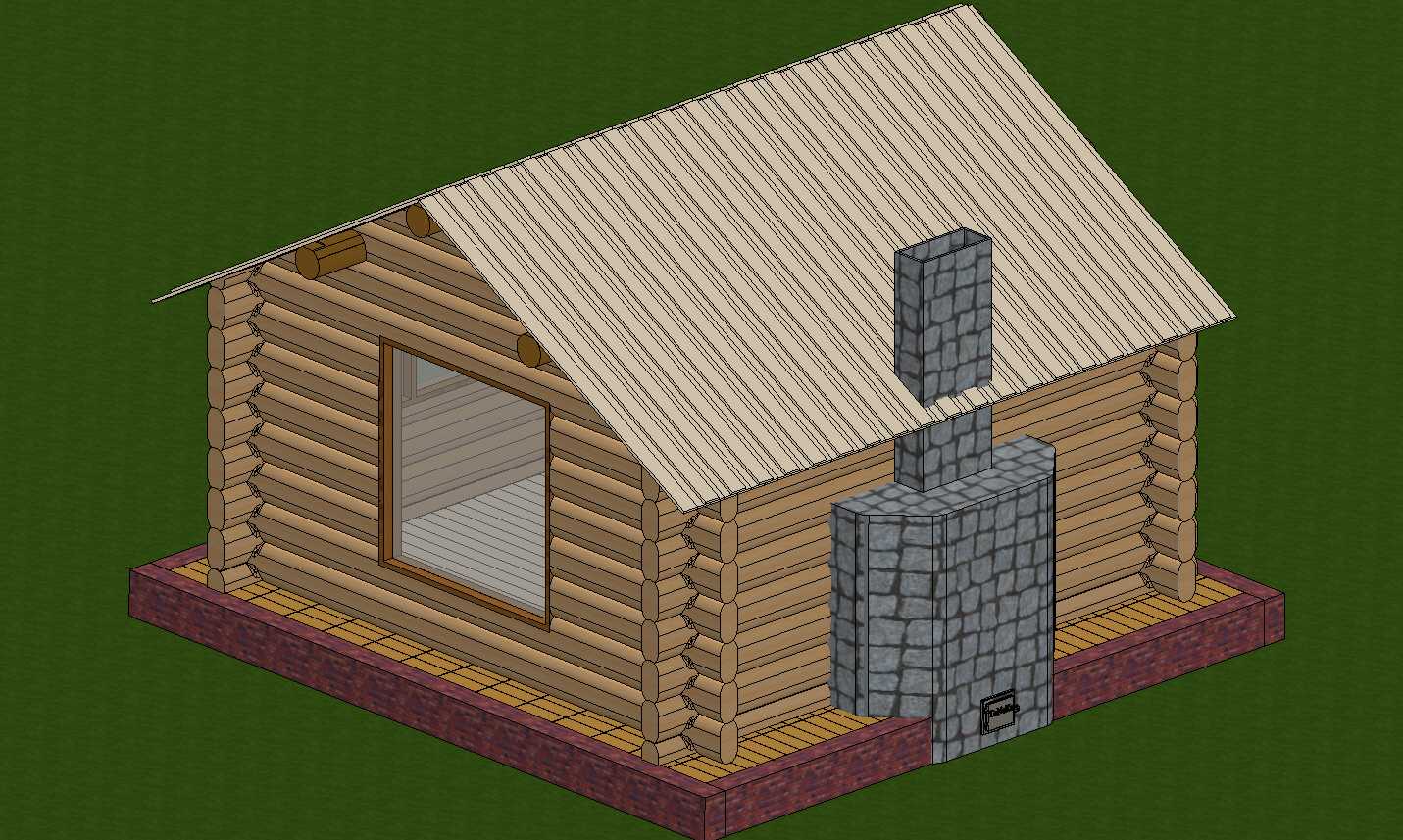

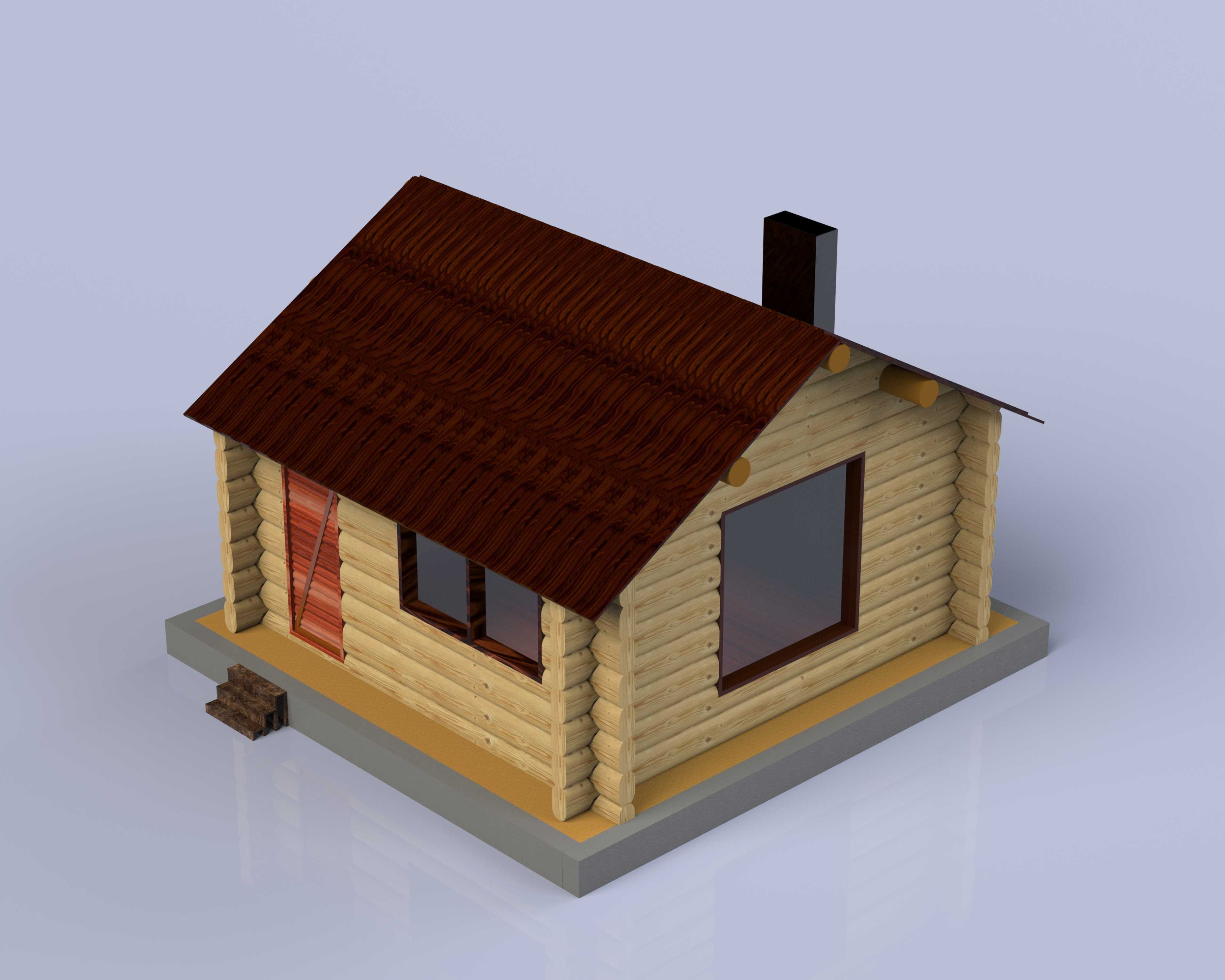

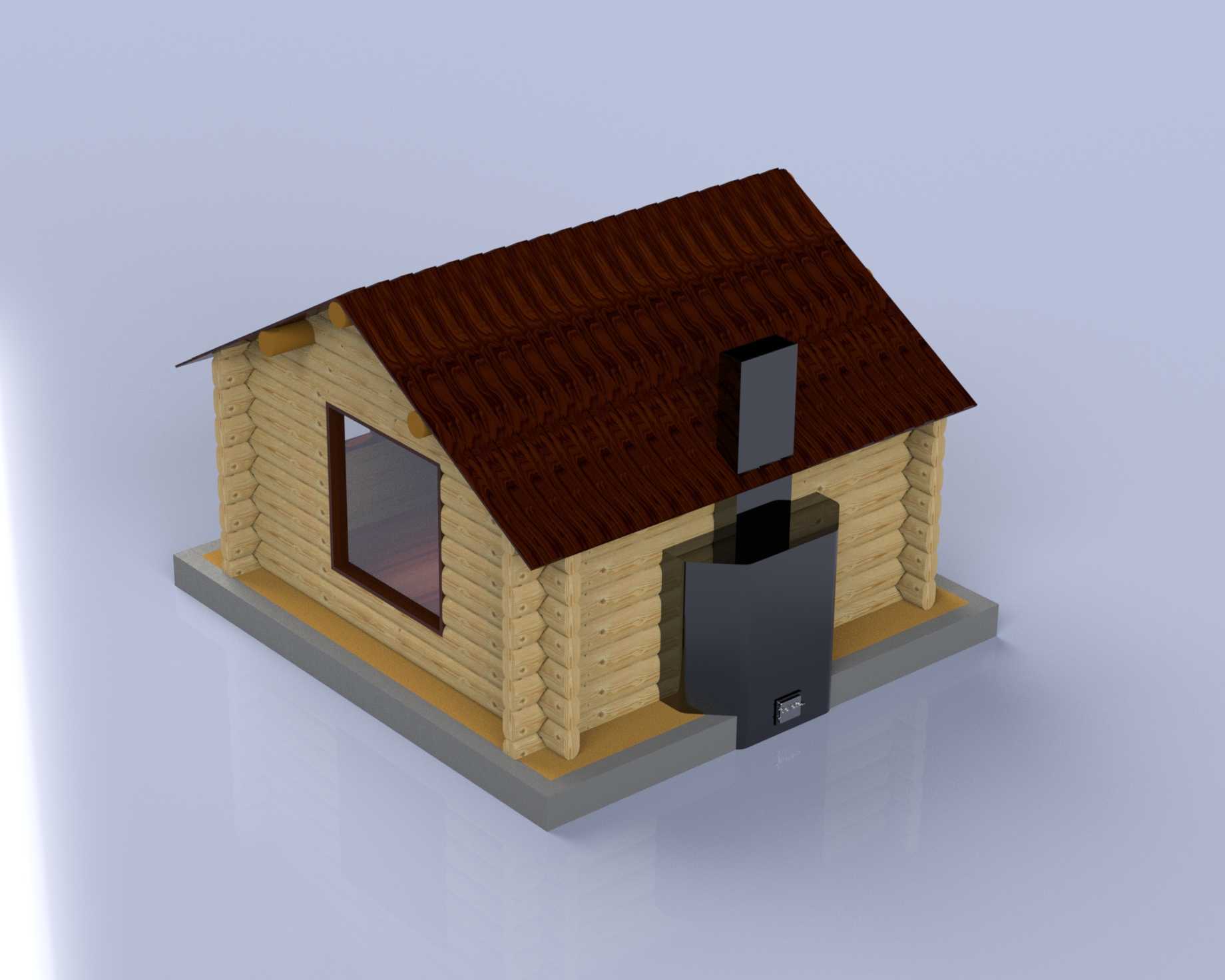

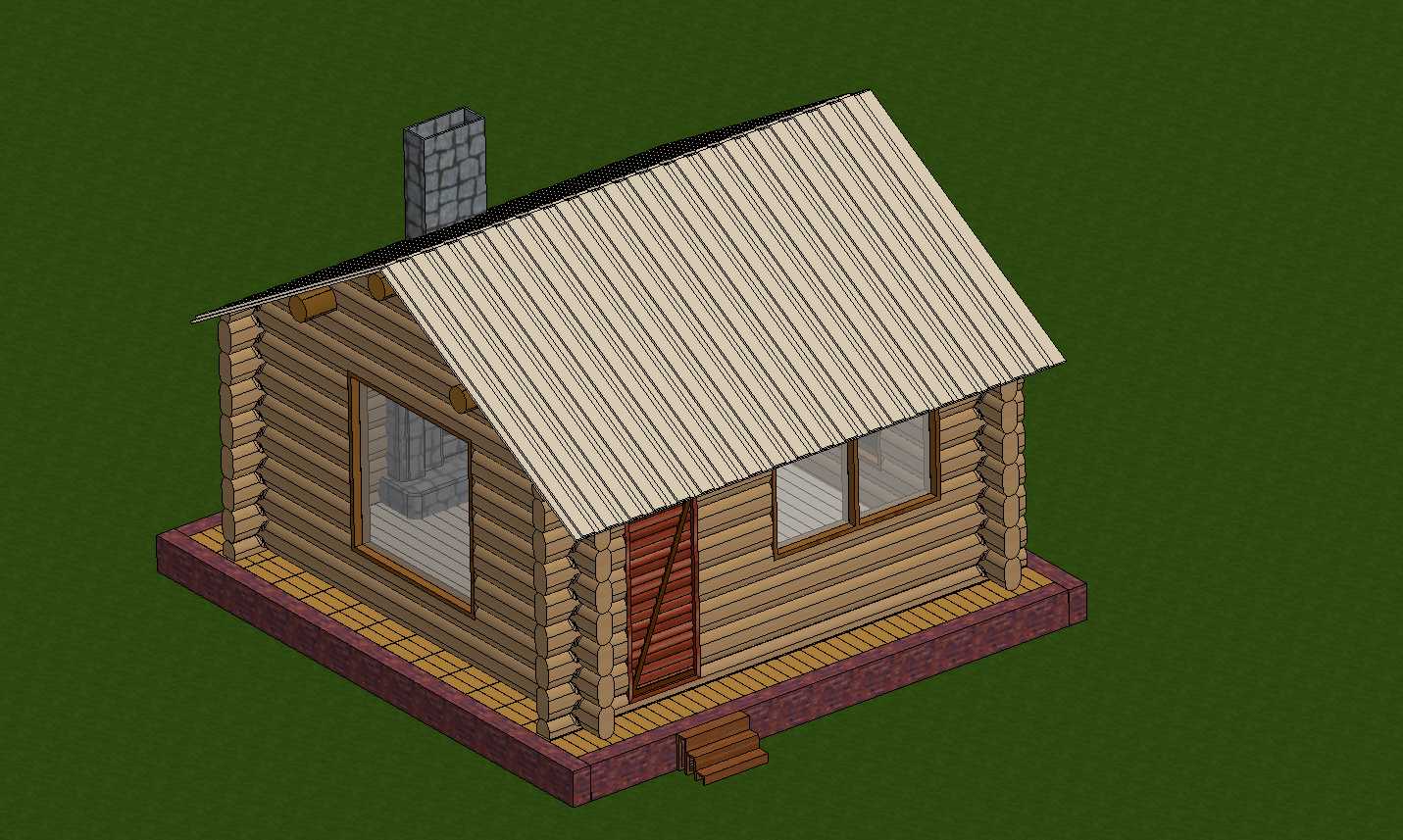

这款原木结构小木屋的三维建模，可直接用于文旅场景的景观构筑物选型参考、研学教具开发以及建筑结构教学演示，也能作为户外营地配套建筑的方案原型使用。从实际落地的使用场景来看，这类小木屋常被用作郊野营地的临时住宿单元、景区的服务值守点、亲子农场的体验工坊，或是私家庭院的休闲储物空间，适配多种非永久性建筑的搭建需求。设计过程中优先还原了井干式原木建筑的结构逻辑，墙体采用逐层叠放的原木构件，转角处做了经典的咬合出头处理，既还原了传统木刻楞建筑的结构特征，也在建模时预留了构件拼接的公差间隙，方便后续拆分加工图时直接提取单根木料的尺寸参数。屋面采用双坡排水设计，坡度设置在32度左右，适配多数降雪量中等区域的屋面排雪、排水需求，屋面表层做了仿木瓦的纹理建模，每片瓦件的叠压关系都做了还原，避免后续渲染或加工时出现结构穿模的问题。屋面顶端设置的方形烟囱，建模时特意与屋面防水层做了衔接结构的示意，实际施工时可参照这个衔接位置做泛水处理，防止雨水从烟囱根部渗漏。建筑底部设置了高出地面的混凝土基座，基座边缘向外延伸出150mm的散水宽度，既可以隔绝地面潮气对原木墙体的侵蚀，也能在安装时明确场地的平整边界，基座上方预留了木质门槛的安装位，入口处搭配三级木质台阶，台阶高度按150mm的常规人行踏步尺寸设置，适配日常进出的使用习惯。门窗部分的建模也贴合实际使用需求，侧面设置的两扇联排小窗用于辅助采光，正面的大尺寸观景窗正对室内主要活动区域，窗框与原木墙体的衔接处做了压边结构示意，避免后期安装时出现缝隙漏风的问题。整栋建筑的建模严格按照1:1的实际使用尺寸搭建，整体占地尺寸控制在4米×6米的范围内，不含烟囱的屋面最高点高度为3.2米，不需要复杂的地基处理就能完成搭建，所有外露木质构件的边角都做了小圆角处理，既符合木制品加工的工艺特性，也能避免使用过程中磕碰伤人。建模时将墙体、屋面、基座、门窗、烟囱、台阶分别做了独立的组件分组，后续如果需要调整尺寸、替换材质或是拆分加工图纸，都可以直接对单个组件进行编辑，不需要整体重构模型，能大幅提升方案调整的效率。
