多功能隐形翻折床柜一体化家具结构

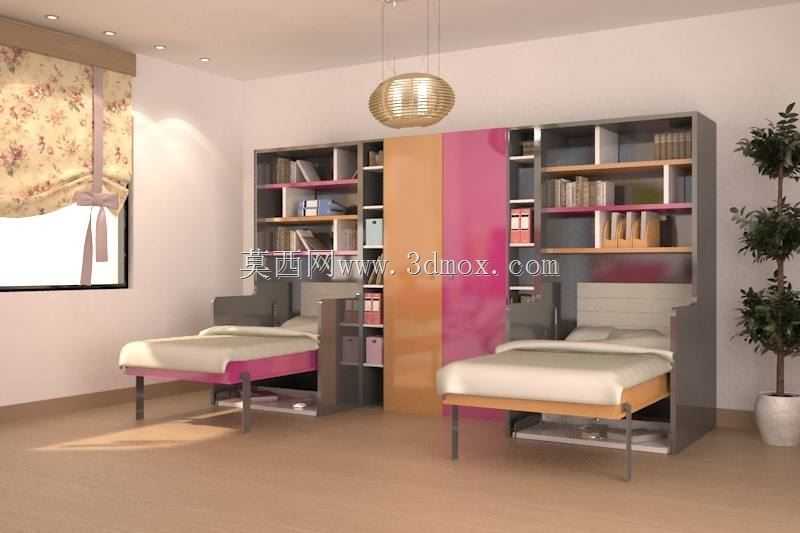

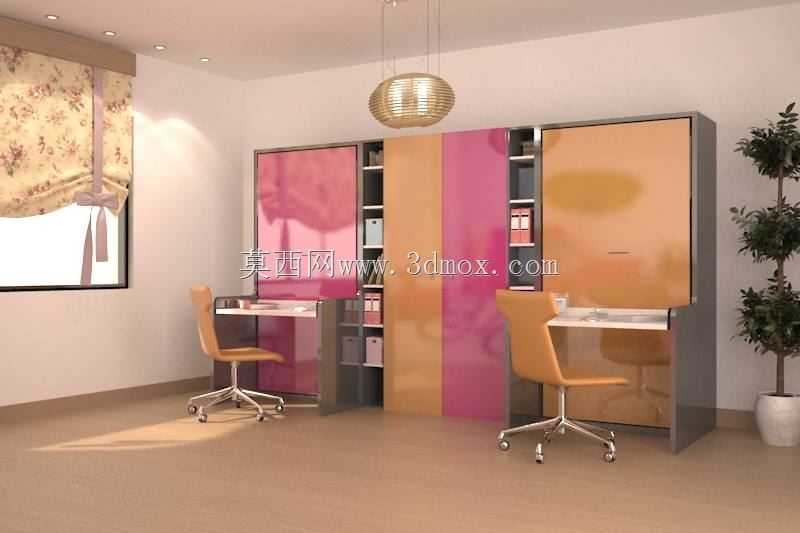

　　这套一体化家具的核心思路，是在有限居住面积内把睡眠区与藏书、置物区合并，通过床体绕底部铰链轴的翻转动作，在“卧床”和“书柜立面”两种状态之间切换。床架放下时，床面落在前方预留的落脚平台上，承担常规单人床的支撑功能；床架向上翻起后，整块床板连同床垫被收纳进柜体中部的竖向空腔，外侧呈现连续的书柜与装饰面板，房间可直接作为书房、活动室或会客空间使用，特别适合小户型公寓、儿童房、多功能书房以及酒店式公寓这类白天需要释放地面活动面积、夜间才需要床位的场景。

　　从结构布置看，整套柜体沿整面墙展开，左右两侧为开放式格架，中间竖向区域留给翻折床。两侧书柜按标准书籍开本划分层板间距，常用层净高控制在250mm至320mm之间，兼顾32开图书、16开画册与文件盒的摆放；层板采用可调节孔位设计，后期可根据储物对象调整层高。中间床柜空腔的净宽按床垫宽度预留，单人床型常用900mm至1200mm的床面宽度，空腔高度方向需要容纳床垫加床框的总厚度，一般在350mm至450mm之间，设计时必须在床垫压缩量、床框钢管截面和柜门面板之间留出运动间隙，避免翻转过程中床垫与柜体侧板摩擦。

　　翻转机构是整套家具的受力关键。床体绕靠近地面的长铰链轴转动，转轴位置决定了床板放下后的床面高度和翻起后床体重心的位置。为抵消床架加床垫的整体重量，两侧通常配置气弹簧或扭簧助力组件，气弹簧的安装点需要在三维布局中反复校核：撑杆两端铰点随床体翻转走过的弧线不能与柜体内侧的层板、竖隔板发生干涉，同时撑杆力臂在床体接近竖直收纳位时仍要保持足够的支撑力矩，防止床体自行下坠。床腿采用随动折叠形式，床板下放时床腿在重力或连杆带动下自动摆落到地面并垂直承力，床板上翻时床腿同步折回床框背面，藏入柜体空腔，不需要使用者手动拆装。

　　柜体与建筑墙体的连接必须按承重家具处理。翻折床在展开瞬间，床体重量和人体载荷会通过底部铰链座和前床腿分别传递给墙体地脚与地面，因此后背板不能仅靠薄板钉接，需要在柜体对应铰链的高度位置设置通长的木质或金属加强龙骨，并用膨胀螺栓固定到土建承重墙上；轻质隔墙上安装时，要把固定点引到墙体内部的立柱或追加落地支撑脚，避免长期翻转导致柜体松动。前方床腿落地处建议预留硬质地面或加垫防滑脚垫，降低地毯等软质地面造成的床面沉降与晃动。

　　外形与安装边界方面，柜体总高度通常做到2200mm至2400mm，贴近住宅吊顶下沿，充分利用竖向空间；总宽度按床位数量组合，单组翻折床柜宽度约1200mm至1500mm，双床并列布置时整体宽度可超过3000mm，需要在现场核对墙面宽度、插座位置和窗帘盒的冲突。床体完全放下后，床尾向前伸出的长度等于床垫长度，约2000mm，因此柜体前方必须预留不小于2100mm的无障碍纵深，柜门、书桌和椅子不能布置在这一翻转扫掠范围内。建模时应把床体设为绕铰链轴的旋转子装配，逐角度检查床框、床垫、折叠床腿与书柜层板之间的最小间隙，重点关注床体从竖直转到水平的中间姿态——这一阶段床角扫掠区域最大，也是最容易与中间竖隔板、装饰门板碰撞的位置。

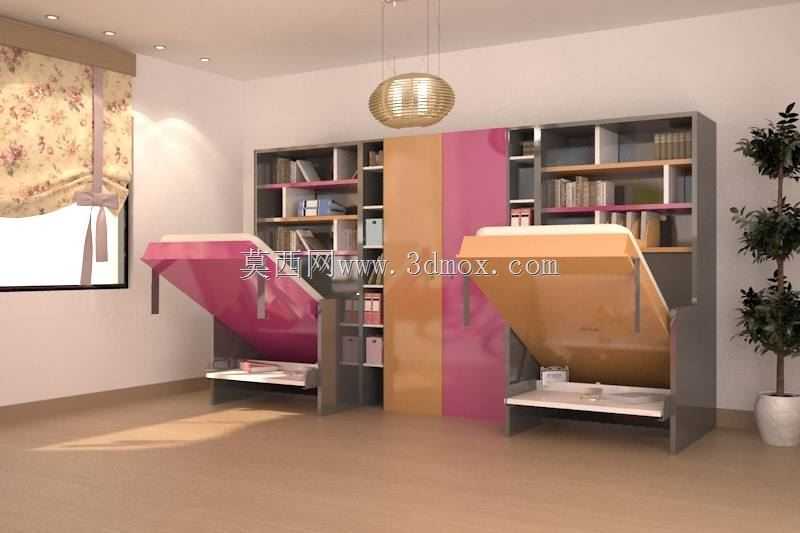

　　面板处理上，床体翻起后的外露面可以做成与书柜一致的木纹饰面，也可以按图中方案采用粉、橙等彩色软包，弱化床的存在感；软包层厚度要计入收纳空腔，防止床体闭合后面板鼓起。书柜开放格与床柜空腔之间用竖隔板明确分隔，既保证书架部分的刚度，也为翻转机构提供独立安装基准。整体结构在满足藏书、置物、睡眠三种用途切换的同时，把活动家具的占地压缩到一面墙的厚度范围内，是小户型空间复用中较为典型的机电与木作结合方案。
