商用厨房双组并排油烟集气罩结构设计

　　本次呈现的三维结构为商用后厨场景使用的双组并排式油烟集气罩，这类设备主要部署在大型餐饮门店、企事业单位食堂、中央厨房的烹饪作业区正上方，核心作用是在烹饪作业过程中，将灶台区域升腾的含油烟气、烹饪蒸汽、余热废气统一收集后汇入排烟管道，避免油烟在厨房空间内弥散，保障作业区域的空气能见度与操作人员的作业环境，同时减少油烟在厨房墙面、设备表面的附着沉积，降低后厨日常清洁维护的工作量。

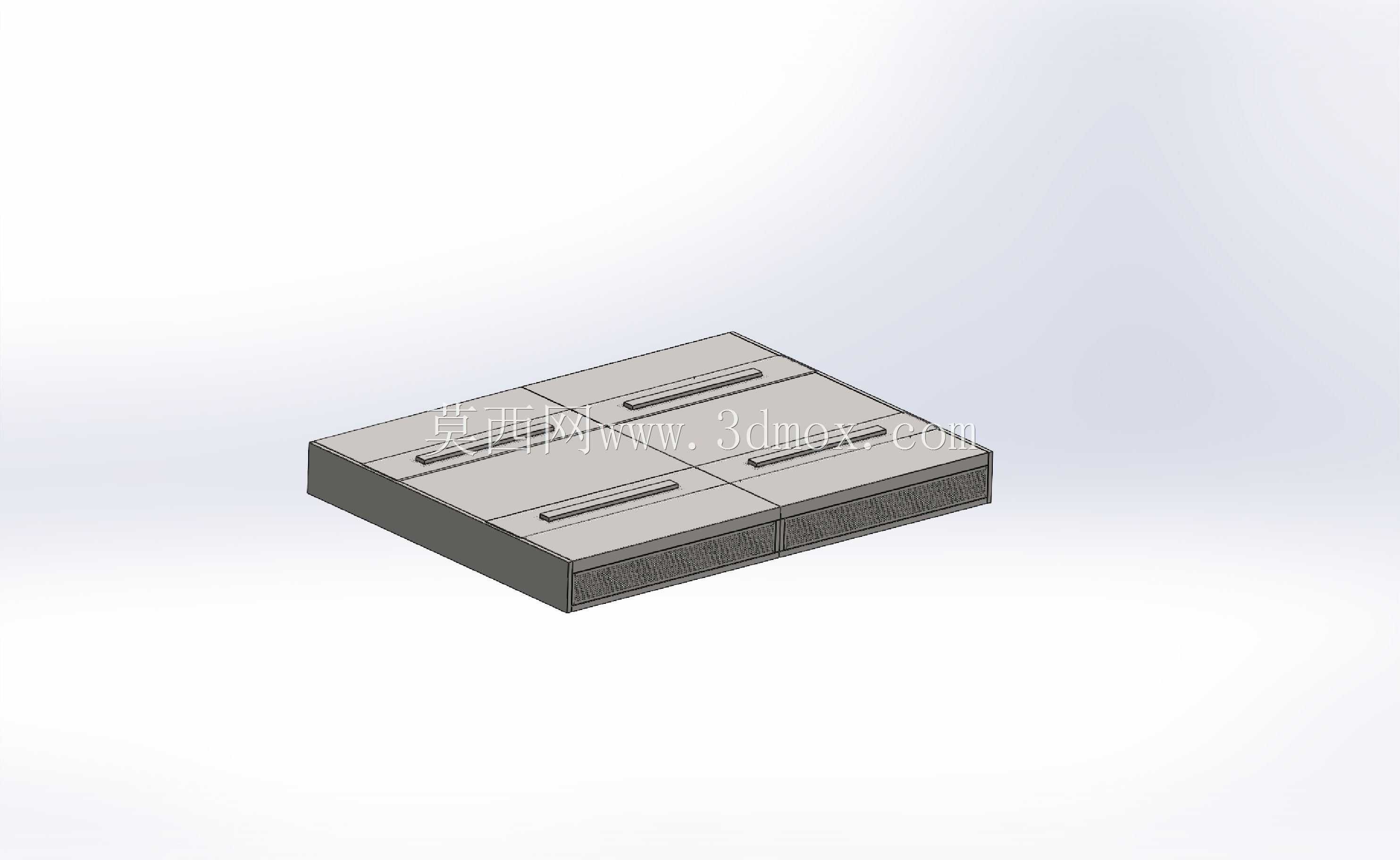

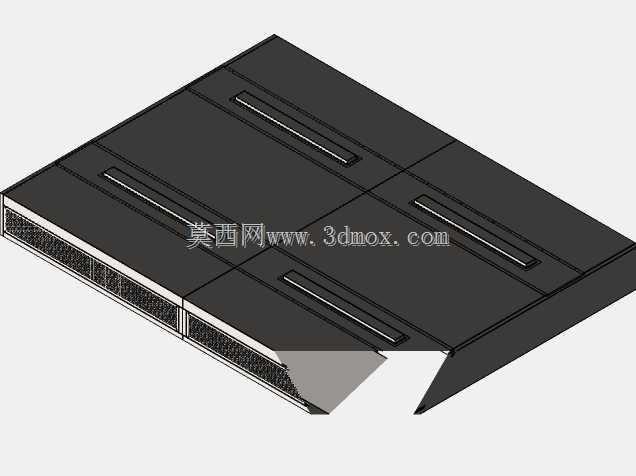

　　从结构设计逻辑来看，这款集气罩采用双单元并排拼接的布局形式，整体外框采用折边钣金拼接结构，罩体主体的拢烟区域做了向内倾斜的导烟面设计，能够在风机产生的负压作用下，让升腾的油烟顺着导烟面快速进入集烟腔，避免油烟从罩体边缘外溢。罩体正面预留了多组照明模块的安装位，对应下方每一组灶台的作业区域，照明模块采用嵌入式安装结构，外表面与罩体正面齐平，既能够为灶台操作区域提供充足的作业照明，也不会因为突出结构形成油污堆积的死角，日常清洁时可以直接擦拭罩体表面即可完成维护。

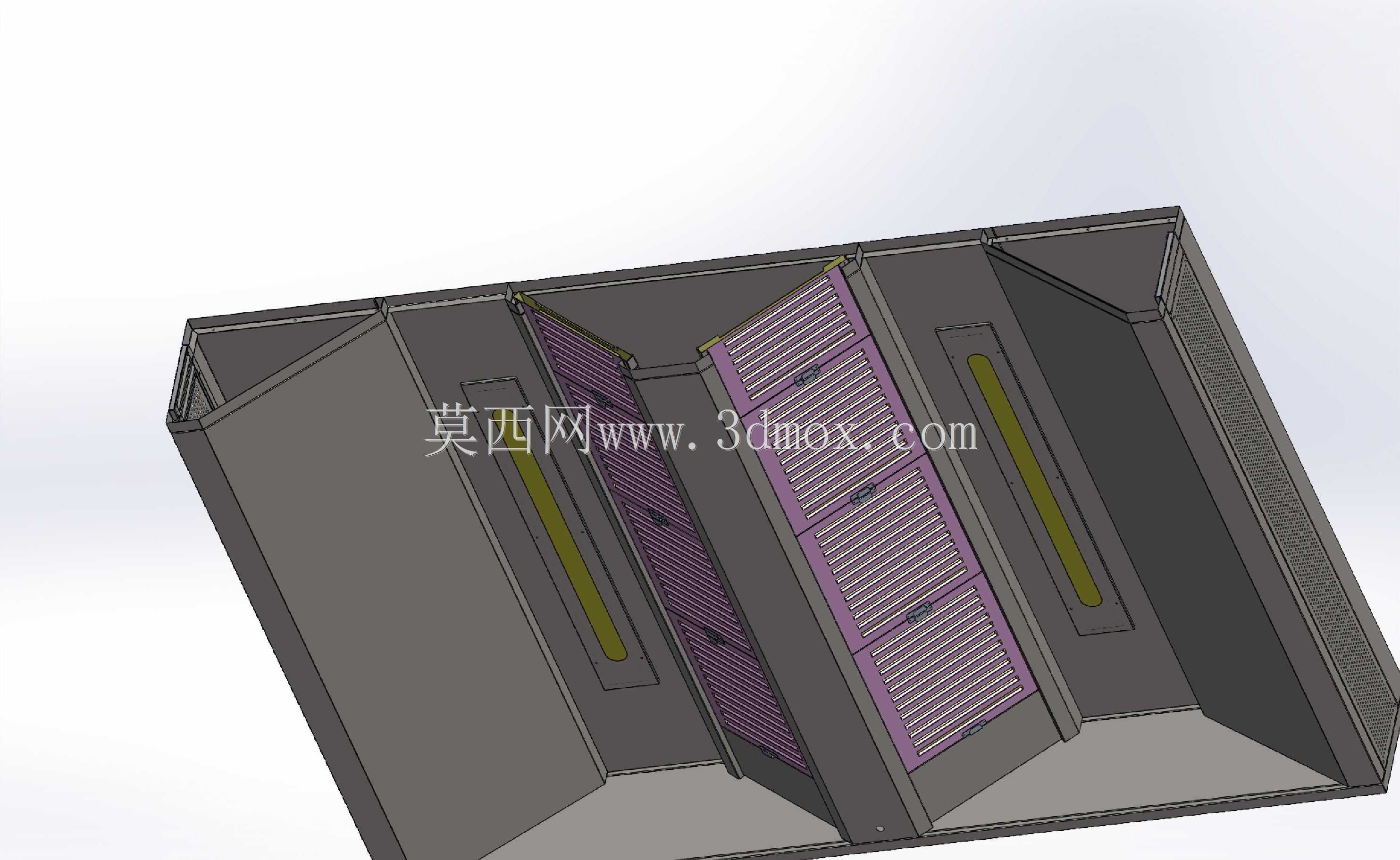

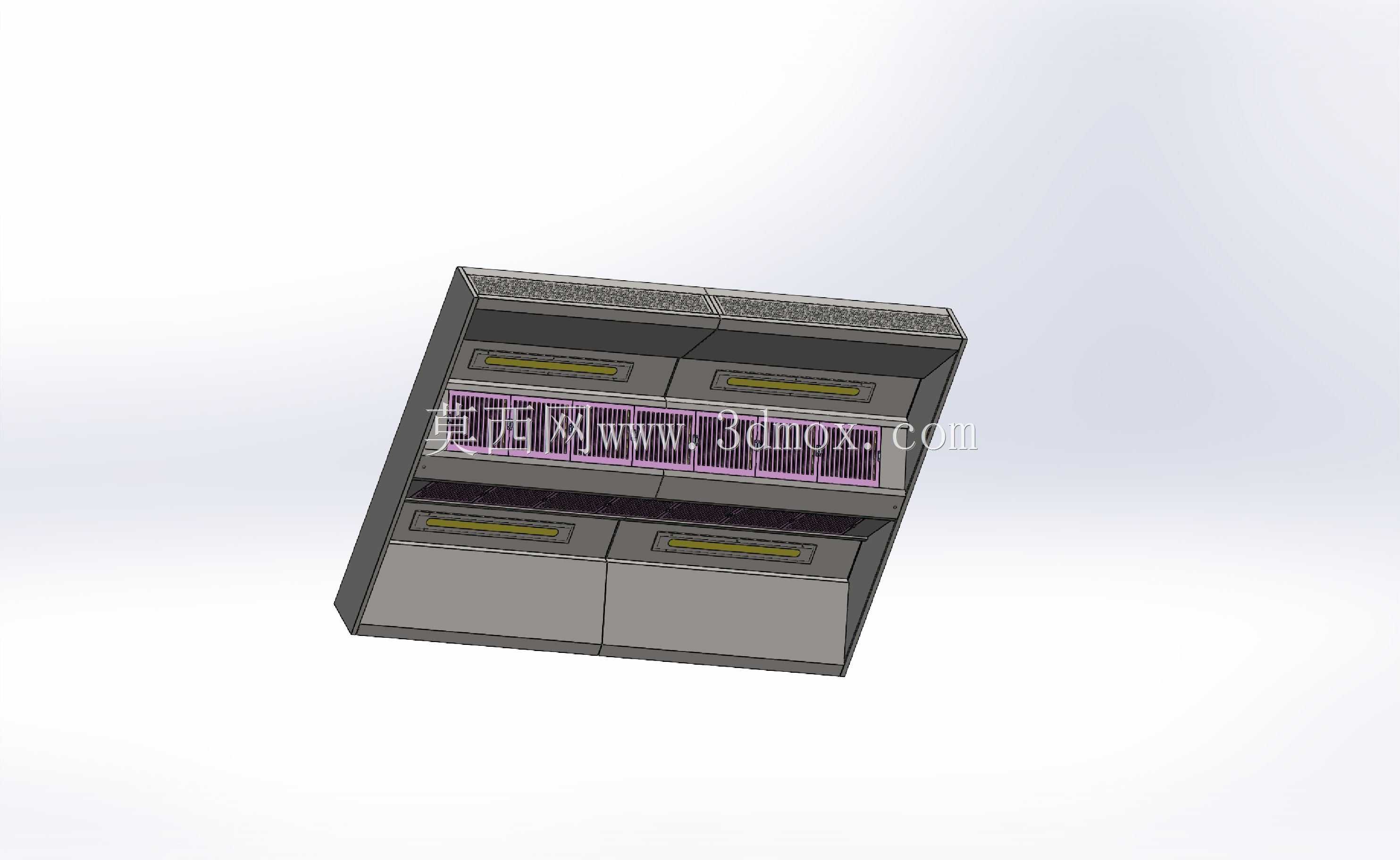

　　罩体下部的集烟腔内侧设置了油烟过滤结构的安装槽位，使用时可以在槽位内插入油烟过滤网，对大颗粒的油雾进行初步拦截，减少油垢进入后端排烟管道的量，降低管道积油带来的消防隐患，过滤结构采用抽拉式的安装设计，日常拆卸清洗不需要借助额外工具，直接抽出即可完成滤网的清洁或更换。罩体顶部预留了标准的排烟管道对接法兰接口，双组单元的排烟接口可以根据现场的管道布局选择单独对接支管或者汇入同一主排烟管，适配不同后厨的排烟管线设计方案。

　　从安装边界的尺寸设计来看，这款双组并排集气罩的整体长度适配两组标准商用炒炉并排摆放的宽度，罩体的进深尺寸覆盖灶台操作区的前后宽度，安装时罩体下沿距离灶台台面的高度预留了符合商用厨房操作规范的作业空间，既不会因为安装高度过高导致拢烟效果下降，也不会因为高度过低影响厨师的颠锅、翻勺等常规烹饪操作，罩体背部设置了壁挂安装的固定挂点，同时顶部预留了吊杆安装的连接孔位，可以根据后厨的顶部结构选择壁挂式安装或者吊装式安装两种固定方式，适配不同的厨房装修结构。

　　在细节结构处理上，罩体所有的外露拼接边都做了折边压边处理，没有裸露的钣金锐边，避免安装和日常维护过程中出现划伤的情况；罩体底部的集油槽采用一体化折弯成型结构，沿着罩体四周边缘设置，过滤下来的油滴会顺着导油面汇入集油槽，最终流向集油槽端部的排油嘴，接入集油杯统一收集，不需要人工频繁擦拭罩体底部的积油。罩体正面的控制区域预留了照明开关、风阀调节机构的安装位，可以根据使用需求独立控制每一组罩体对应的照明和排烟风量，在非高峰时段可以单独开启对应灶台的排烟功能，降低整体运行的能耗。

　　这类集气罩的结构设计充分考虑了商用厨房高频使用、重油污环境的使用特点，所有的结构连接位置都做了密封处理，避免油烟从拼接缝隙泄漏，整体钣金材质的厚度选型兼顾了结构强度和自重控制，不会因为长期使用出现罩体变形的问题，同时模块化的拼接结构也方便根据不同灶台的数量灵活组合单元数量，不需要单独定制特殊尺寸的罩体，能够适配绝大多数商用厨房的灶台布局需求。建模过程中对每一处折边、安装位、对接接口都做了等比例还原，结构之间的装配间隙、安装避让空间都按照实际钣金加工的工艺要求做了预留，能够直接用于钣金展开下料、安装施工的参考，也可以作为商用厨房整体布局设计时的设备占位模型使用，帮助设计人员提前核对设备安装的空间余量、管线对接位置，避免现场安装时出现尺寸冲突、管线干涉的问题。
