工业机器人手持示教操作终端结构

　　这套手持操作终端面向工业机器人工作站的现场调试与运行监控场景，结构上围绕单手握持、近距离观察和快速干预三个核心动作展开。设备上部设置横向提手，便于操作人员在产线工位之间移动时携带；下部延伸出较长的握持与支撑区域，使整机在手持、悬挂或临时放置时都能保持稳定姿态。前面板以显示屏区域为视觉中心，屏幕周边布置多枚功能按键与状态指示元件，能够满足程序选择、轴运动确认、速度切换、运行状态查看等常规示教需求。

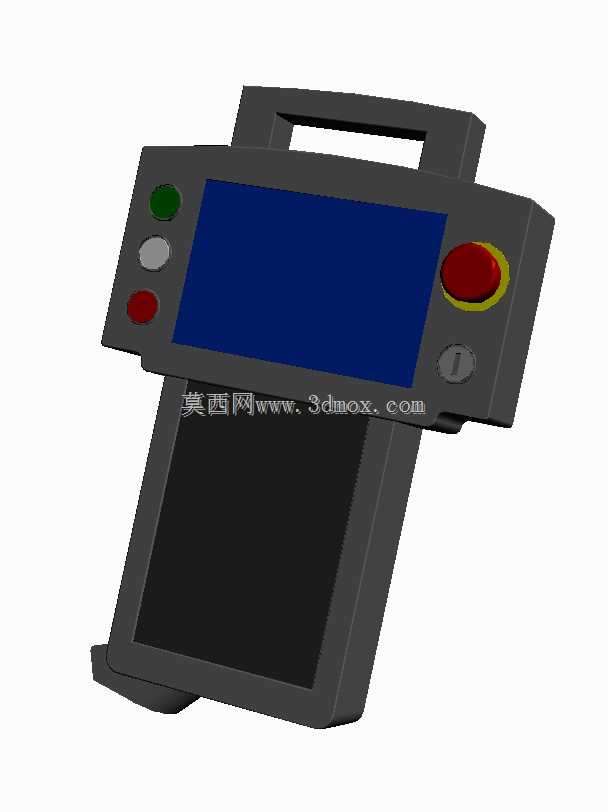

　　从现场使用逻辑看，机器人示教并不只是在控制柜前完成参数设置，更多时候需要人员跟随机械臂运动轨迹，在夹具、工件、焊枪或抓取点附近逐段确认路径。手持终端因此必须兼顾可视性、可达性和误操作防护。模型中显眼的红色急停元件布置在面板右侧拇指容易触及的位置，黄色环形区域强化危险操作识别；左侧则分布绿色、灰色和红色按钮，可对应启动、模式选择或复位等操作。按键之间保留足够间距，避免戴手套作业时发生误触。面板下方还设置圆形功能键，配合屏幕菜单完成参数确认、方向切换或辅助操作。

　　外形设计采用近似十字展开的主体轮廓，上部宽区承载显示与控制元件，下部窄区形成握持段。这种布局让重心靠近操作者手掌，屏幕朝向自然落在视线范围内，不需要频繁翻腕即可观察坐标、程序行和报警信息。背部与侧边通过折线造型增加结构刚性，同时为内部电路板、显示屏支架、线缆通道和固定螺柱预留空间。外壳边缘做了过渡处理，减少手持设备在碰撞工装、护栏或料箱时产生的应力集中。

　　安装边界方面，该终端通常通过柔性电缆与机器人控制柜连接，模型结构需要在底部或背部预留电缆引入、防弯折和密封空间。实际布置时，电缆弯曲半径不能过小，悬挂状态下不应让接口承受整根线缆重量；若配合支架使用，终端背部应留出平整贴合面，并在握持区外侧保留手指空间。设备在示教模式下由人员近距离携带，在自动运行阶段可放置于支架、挂座或控制柜侧方，因此外形厚度、按键高度和提手内空都要兼顾手持舒适与挂放可靠。

　　结构建模时，显示窗口、按钮孔位、提手开孔和上下壳体分模线需要保持明确的装配关系。前面板元件不宜仅作为外观贴片处理，而应体现按钮帽、密封圈、安装螺母或卡扣槽的深度，以便后续检查干涉。屏幕周围的黑色边框既起到遮光和防护作用，也为贴膜、透明保护板或触控组件留出叠层空间。下部大面积黑色区域可作为防护盖、电池仓或后盖造型处理，其与主体的连接方式要考虑维修拆卸，不能在外观闭合后遮挡内部固定点。

　　在机器人焊接、搬运、装配、码垛和上下料工位中，这类终端承担人机之间最直接的交互任务。设计上不能只追求轻薄外观，还要适应车间油污、粉尘、振动和频繁拿取。按钮颜色、位置和屏幕倾角都应服从操作安全：急停控件要醒目且远离容易被身体压到的区域，高频使用按键应落在手指自然弧线内，握持区不能遮挡发声、散热或电缆出口。整体结构通过提手、宽面板、长握柄和分区按键的组合，使示教人员能够在设备调试、节拍优化和故障恢复时快速完成操作，同时为后续工程详图中的壳体壁厚、筋位布置、密封结构和线缆固定提供清晰的三维基础。
