自制Delta并联分拣机器人机械结构

　　这套并联式执行机构采用三角框架承载主动臂与从动连杆组，末端动平台在限定圆柱工作域内完成高速拾放动作，常见于电子小件分拣、食品装盒、医药理料以及流水线快速转运工位。区别于串联多关节臂的悬臂受力形式，Delta构型把驱动单元集中布置在顶部固定机架上，运动支链仅承担牵引与定位作用，末端运动件质量被大幅压低，加减速阶段的惯性载荷更小，在短行程高频往复场景里节拍优势明显。

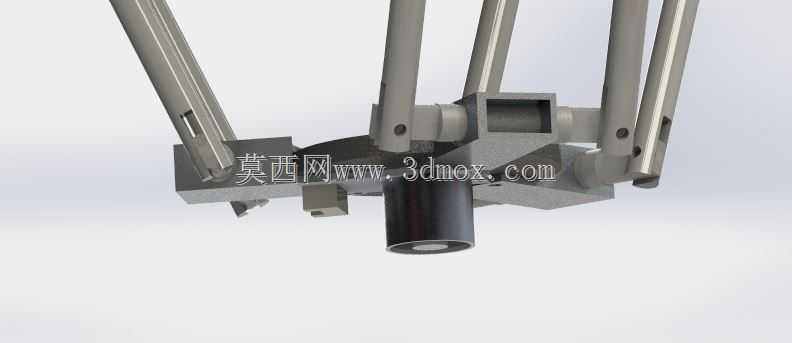

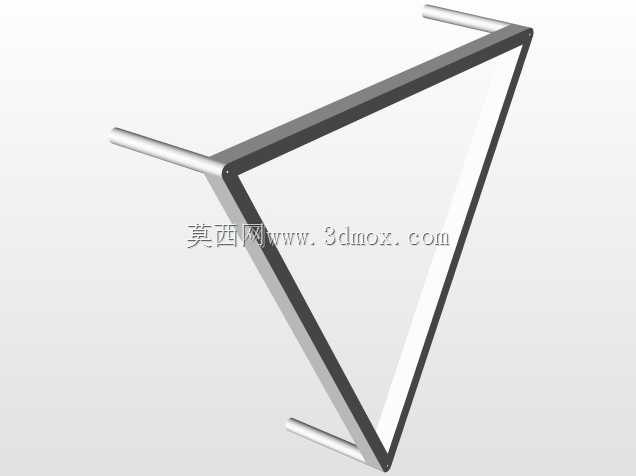

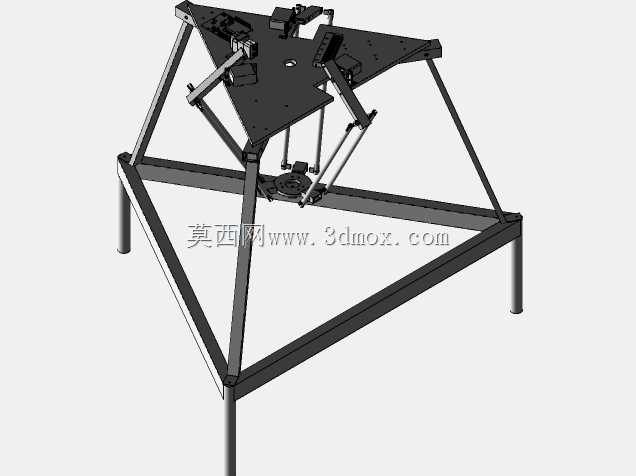

　　从现场布置角度看，机架上方的三角形安装板承担三个驱动模组的定位基准，板件预留的电机安装孔、走线缺口和减重孔需要在建模阶段同步核对。主动臂从固定平台向外向下伸展，再通过平行四边形连杆组连接末端动平台，三组支链在空间中约束动平台姿态，使输出端始终保持平移运动，不会随臂杆摆动产生额外翻转。对于需要搭配吸盘、夹爪或视觉定位的工位，末端法兰的中心孔和周边安装位可直接扩展执行元件，气管与线缆可沿支链内侧绑扎，避免高速运动时甩动。

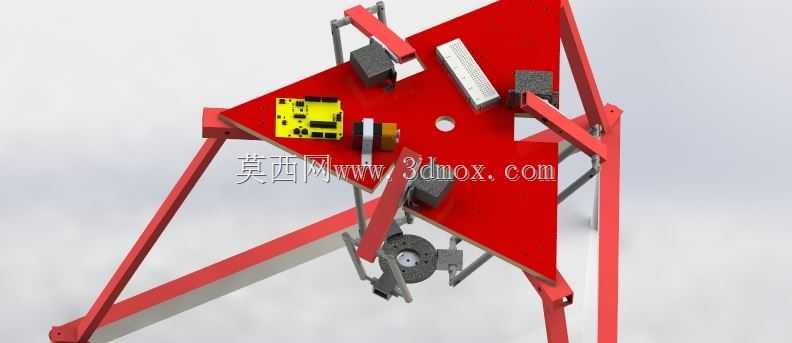

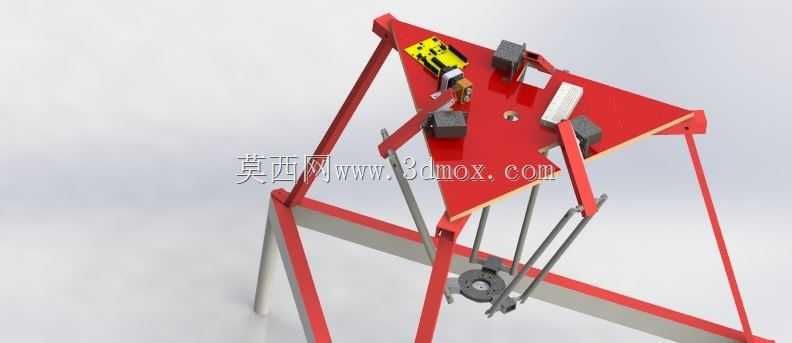

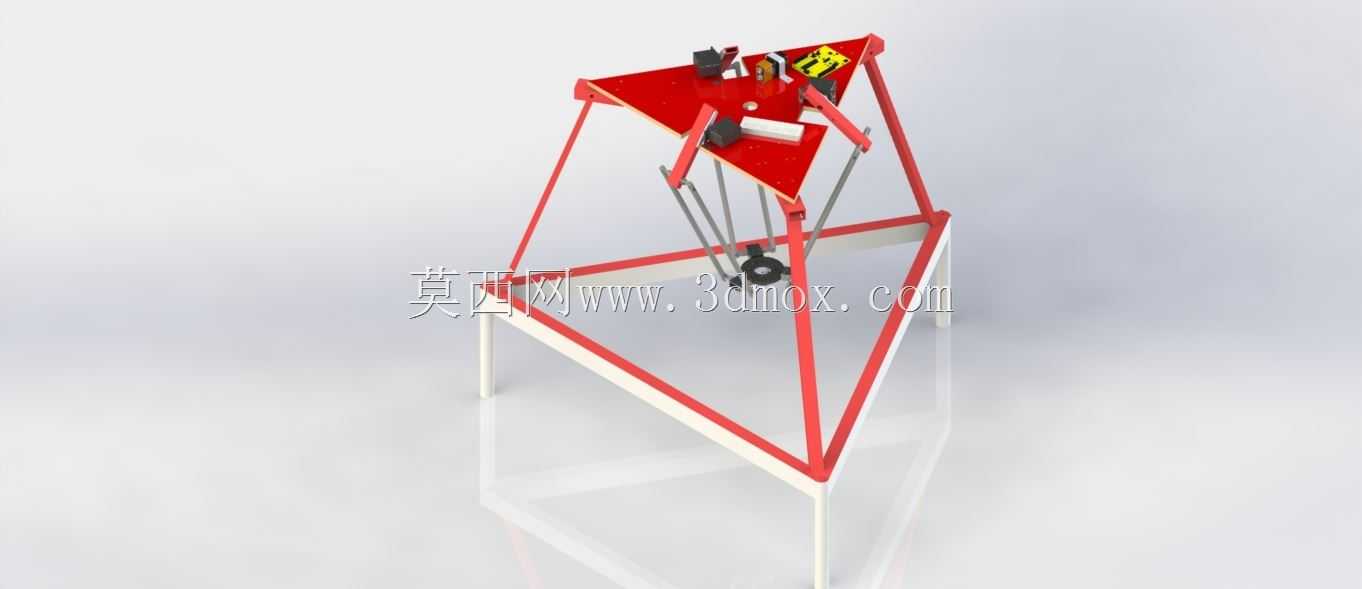

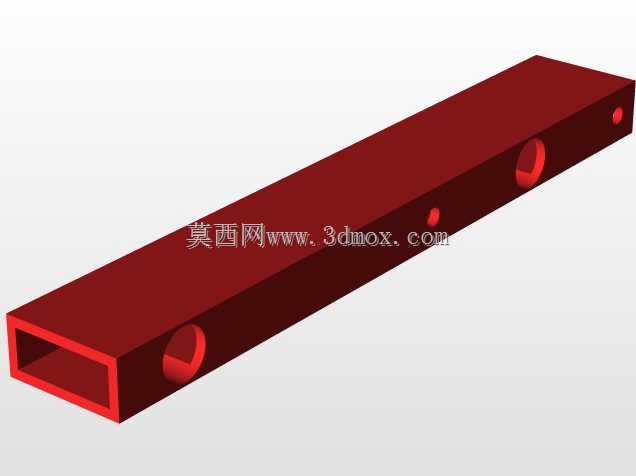

　　设计这类机构时，首先要确定目标拾放范围和末端负载，再反推固定平台半径、动平台半径、主动臂长度以及从动连杆长度。支链几何尺寸不仅决定工作空间边界，也直接影响奇异位形分布；若臂杆比例选取不当，机器人在 workspace 边缘会出现关节速度急剧放大、定位刚度下降的问题。建模过程中需要把球铰或连杆铰接点的实际尺寸纳入装配，而不是只按理想中心线搭建，否则后续干涉检查会遗漏关节摆角限制。顶部红色板件在图中兼具安装基板与机架连接作用，三根斜撑把工作载荷传递到底部支撑脚，整机落地时还要预留输送带通过的下方空间，因此支腿跨距、底脚高度和设备周边维护通道都应在布局阶段确认。

　　功能实现上，三个驱动轴协同控制末端点的三维空间位置，动平台在三支链约束下完成X、Y、Z方向平动；若工艺要求末端旋转，可在中心增加伸缩轴或独立旋转轴，用于吸盘换向、工件姿态调整。该结构适合抓取重量较轻、形状规则、节拍要求高的物料，例如包装线上的小盒、电子行业的元器件托盘、实验室样本管等。重载工况下则需要重新校核连杆截面、铰接轴承寿命以及电机扭矩，因为并联机构虽然动态响应快，但支链受力会随姿态变化出现明显波动。

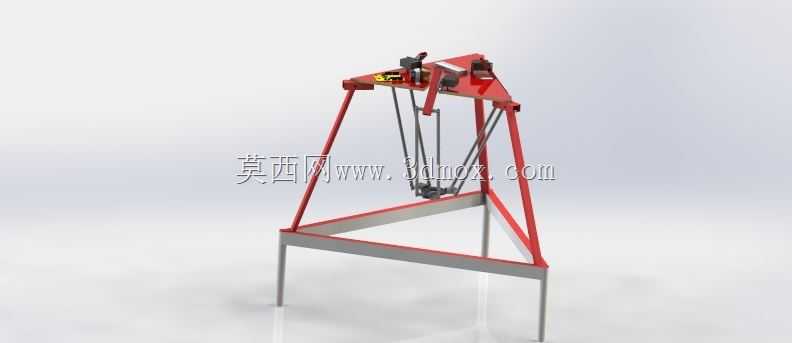

　　外形与安装边界方面，三角形上框架的外接尺寸决定整机占地宽度，斜向支腿向外展开后形成稳定支撑，底部需保留平整安装面并预留地脚固定位置。动平台位于机架下方中心区域，实际可达范围通常呈截顶圆柱或圆顶状空间，靠近正下方中心区域刚性较好，越靠近外侧边界，连杆夹角越不利，定位精度和承载能力都会下降。工程选型时应把高频作业点布置在工作空间中部，而不是让末端长期贴近极限位置运行。

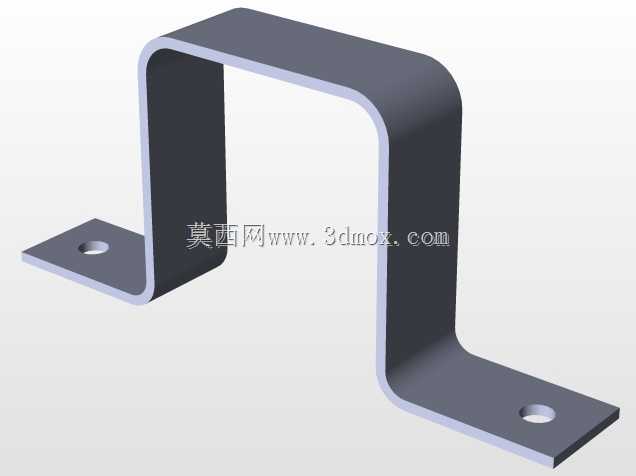

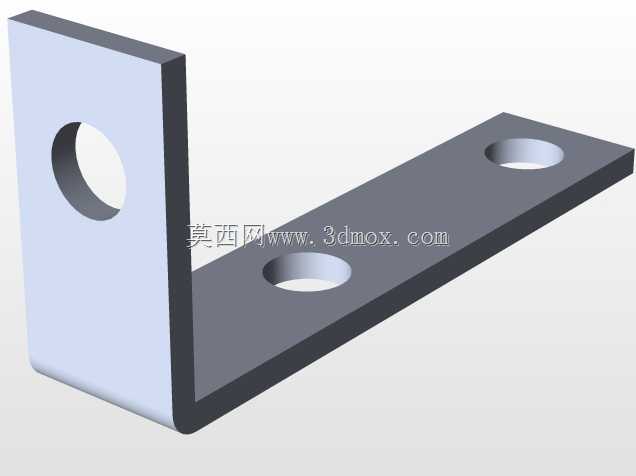

　　三维结构搭建需要重点检查主动臂与固定平台、从动连杆与动平台之间的运动间隙，球铰在极限姿态下不能发生碰撞，平行四边形连杆也不能出现扭转卡滞。驱动模组、传动件、末端执行器和机架钣金在模型中分层装配后，可直接用于运动仿真、行程验证和机架受力分析。对于自动化集成人员，该构型的价值在于用较轻的运动部件换取高速度和高重复定位性；对于结构设计人员，则需要在臂长比例、关节选型、机架刚度和维护空间之间取得平衡，使设备既能满足流水线节拍，也能在长期高频往复中保持稳定。
