RIDEN6018程控直流电源整机结构

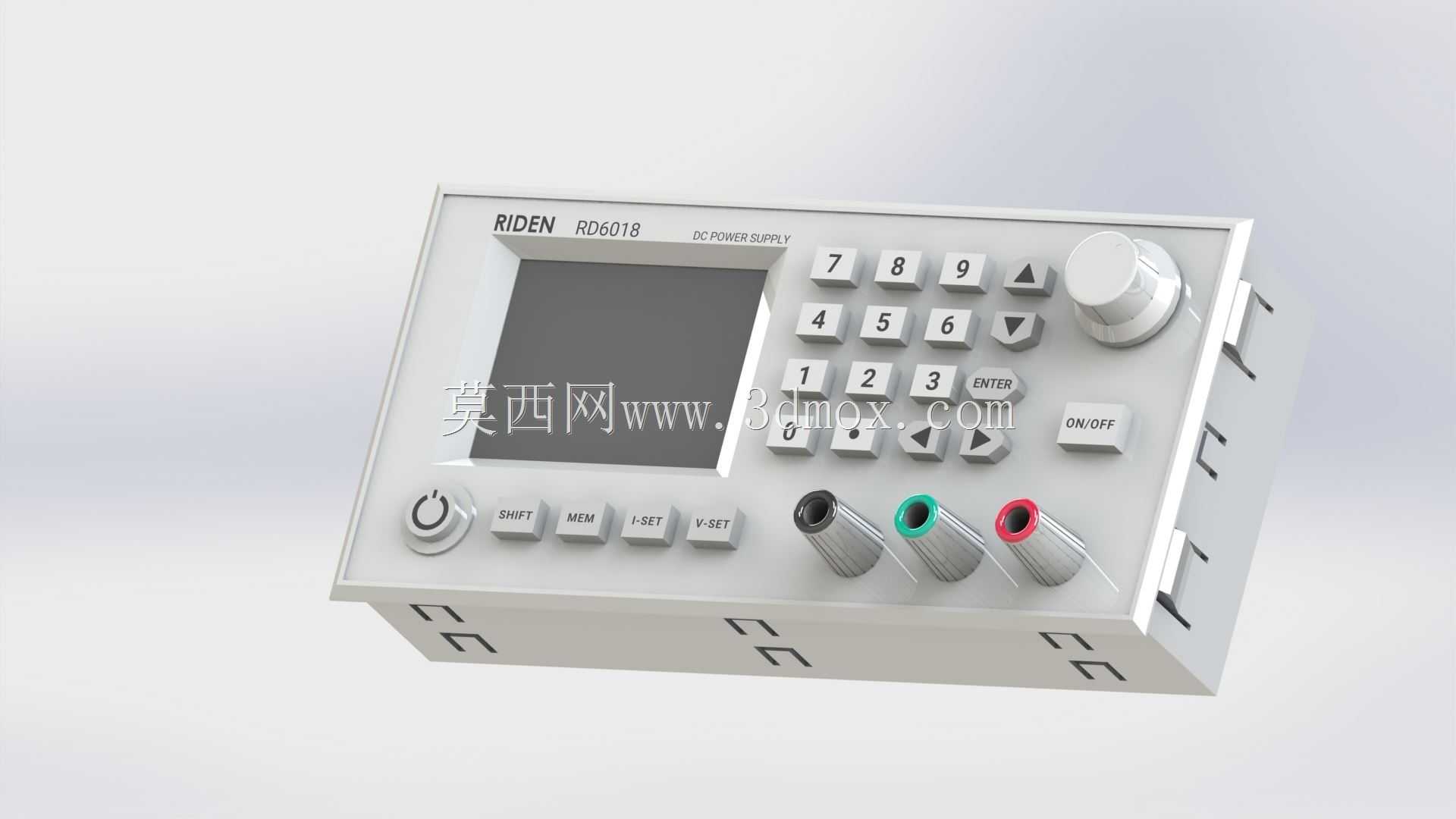

　　这套RIDEN 6018直流电源三维结构围绕实验室、产线调试台和电子维修工位的实际使用方式展开，建模时没有把它当作单纯的外观摆件处理，而是把面板操作、接线空间、散热边界、外壳装配和桌面安装关系一并纳入。设备正面以矩形操作面板为核心，左侧布置显示屏与电源按键，中部集中数字键盘、功能键、方向键和编码器旋钮，右侧设置输出开关、调节旋钮以及三路接线端子。端子区域采用黑、绿、红三种颜色区分接口属性，接线柱周围保留足够的手指操作空间，避免香蕉插头插入后与旋钮或面板边缘发生干涉。

　　从工程使用角度看，这类直流电源主要用于电路板上电验证、传感器供电、小型电机驱动、通信模块调试、电池充放电模拟以及自动化测试系统中的稳定电压输出。面板上的数字键适合直接设定目标电压、电流值，编码器则承担微调任务，在限流阈值调整、输出电压细调时比单纯按键更顺手。显示屏位于操作区左上方，观看角度贴合人员坐姿，按键排布遵循常用功能靠前、设置功能靠下的原则，SHIFT、MEM、VSET、ISET等按键承担复合功能调用，使有限面板面积能够覆盖参数设置、存储调用和输出保护等操作。

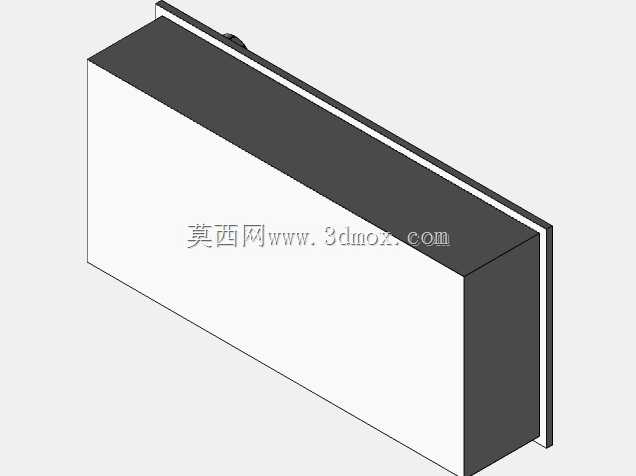

　　结构设计上，前面板承担人机交互，壳体侧面和后部则需要为散热风道、内部功率板、变压器或开关电源模块、风扇以及接线走线预留空间。模型中壳体采用规整的盒式形态，边角过渡简洁，便于钣金折弯或塑料外壳成型。面板元件的高度差需要重点控制：显示屏略低于面板保护面，旋钮突出高度满足手指旋转，接线柱则要高于周围按键，防止插拔线材时误碰操作键。编码器旋钮直径较大，侧面带有防滑纹理，旋转阻尼和轴向位置在实际装配中应与支架刚度匹配，避免长期使用后出现松动。

　　安装边界方面，桌面放置时设备底部需要预留防滑脚垫位置，脚垫高度不仅影响防滑，也决定底部进风或自然散热间隙。若将该电源纳入测试机架，外壳宽度、高度和深度应与标准台架空间核对，前面板接线端子的弯曲半径要计入总占用尺寸，尤其是较粗的测试导线插入后，会向前方额外伸出一段距离。后部出线、电源插座和开关位置不能贴墙布置，侧面散热孔也不应被机架导轨或相邻设备遮挡。对于准备自行设计外罩的工程师而言，内部板卡固定柱、面板开孔坐标、端子间距、旋钮轴高和按键行程都是需要反复校核的部位。

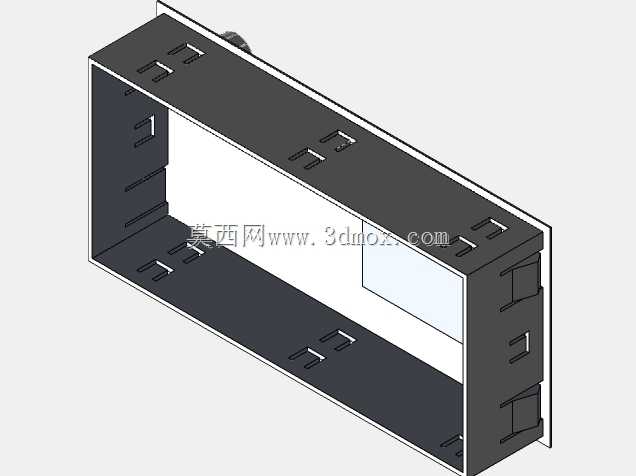

　　三维建模过程中，面板开孔与元件实体之间应保持清晰的装配层级，按键、旋钮、端子、显示屏和壳体分别建立独立零件，便于后续检查干涉和导出工程图。前壳与后壳的拼接缝要考虑螺丝柱、卡扣和维修拆装顺序，不能只追求外观线条而忽略内部器件装入路径。散热设计不能依赖单一外观面处理，功率器件附近应保留导热和气流通道，壳体上的开孔形状既要满足通风，也要避免异物直接进入高压区域。

　　在测试台集成场景中，该电源还常与电子负载、万用表、示波器和数据采集模块配合使用，因此前面板高度、显示倾角和接线方向会影响整套系统的操作效率。模型把接口集中在前下方，使测试人员无需频繁移动到设备背面，即可完成短接、负载切换和探头夹取。整体结构强调可制造性、可维护性和操作安全性，既适合作为电源外壳二次设计的参考，也适合用于实训装置、测试工位布局和电子仪器结构教学。
