直插式有源压电蜂鸣器结构设计

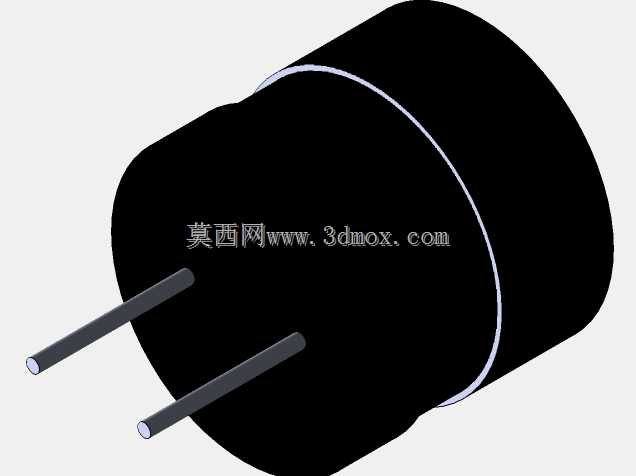

　　在各类电子控制终端、工业告警装置、消费类电子设备的硬件设计中，声响提示模块是人机交互链路里不可或缺的组成部分，直插式蜂鸣器凭借结构简单、驱动便捷、可靠性强的特点，成为中小功率声响提示场景的首选器件。这款蜂鸣器采用圆柱叠层式结构设计，整体外壳为黑色阻燃工程塑料材质，外壳做了多层阶梯式限位结构，既可以在生产装配时实现壳体的超声压合定位，也能在插件焊接时为器件提供PCB板面的支撑限位，避免焊接过程中器件倾斜导致引脚受力变形。器件顶部中心开设圆形出声孔，出声孔的孔径经过声学仿真调校，能够在不降低壳体结构强度的前提下，保证压电振子振动产生的声波顺利向外辐射，减少壳体内部的声能反射损耗，提升发声效率。底部引出两根平行直插引脚，

　　引脚采用镀锡铜包钢材质，既保证了足够的结构刚度，满足波峰焊、手工焊等不同焊接工艺的耐温要求，也能降低引脚与PCB焊盘之间的接触电阻，保证驱动信号的稳定传输。引脚的中心距按照通用直插元件的标准间距设计，能够适配市面上绝大多数通用PCB的焊盘封装，设计人员在绘制电路板时无需单独定制封装，直接调用标准库封装即可完成布局，大幅降低硬件设计的重复工作量。从实际应用场景来看，这类蜂鸣器可覆盖多类设备的声响提示需求：在工业控制领域，可用于PLC控制终端、配电柜操作面板的操作反馈提示、故障状态告警，当设备出现过流、过压、行程超限等异常状态时，蜂鸣器可发出固定频率的提示音，提醒现场操作人员及时处置异常；在消费电子领域，可用于小家电、智能门锁、

　　儿童玩具的操作提示、低电量告警、功能触发反馈，凭借较低的驱动电流，不会对设备的整体功耗造成明显负担；在通讯终端设备中，可用于话机、对讲设备的按键反馈、来电提示，稳定的发声特性能够保证在不同环境温度下都能输出清晰的提示声响。设计这款蜂鸣器的三维模型时，重点还原了器件的实际安装边界与装配公差：壳体的外径尺寸严格按照量产器件的实测尺寸建模，多层阶梯的台阶高度、直径公差都控制在插件安装允许的公差范围内，避免结构设计时出现器件与周边壳体、其他元器件的干涉问题；引脚的直径、伸出长度、中心距都按照实际焊接要求做了参数化设置，设计人员在进行整机结构装配时，可以直接将模型导入装配体，模拟器件插装后的实际高度，提前评估PCB与外壳之间的安全距离，

　　避免出现外壳压碰器件顶部、导致蜂鸣器出声受阻或者壳体顶坏器件的问题。模型同时还原了壳体表面的合模线细节、引脚与壳体底部的密封胶层结构，能够帮助结构设计人员更真实地模拟器件的实际外观，在做产品渲染、装配验证时获得更贴近实物的效果。不同于贴片式蜂鸣器，直插式结构的蜂鸣器在焊接时能够承受更大的机械外力，抗振动性能更强，在车载设备、工业现场设备这类存在持续振动的使用场景中，不会出现贴片器件常见的焊点脱落、器件移位问题，可靠性更有保障。壳体的塑料材质选用耐温等级达到V0级的阻燃材料，能够满足电子设备的安规要求，在器件出现异常过流时不会出现壳体起火、熔融滴落的问题，提升整机的安全性能。在进行PCB布局时，这款蜂鸣器的圆柱外形占用的板面空间规则，不需要预留特殊的异形避让区域，两个引脚的走线可以直接从焊盘引出连接到驱动三极管的输出端，布线难度低，对于新手硬件设计人员也十分友好。模型在建模时对壳体的内部腔体也做了等效还原，能够为需要进行声学仿真的设计人员提供基础的腔体模型参考，通过调整腔体内部的容积参数，可以模拟不同腔体结构下的蜂鸣器频响曲线，帮助设计人员优化设备外壳的出声孔位置、腔体结构，获得更好的声响效果。
