欧标PN10板式平焊法兰盘结构设计

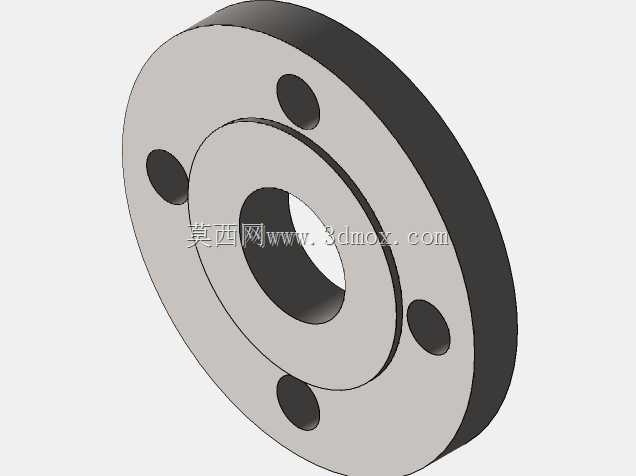

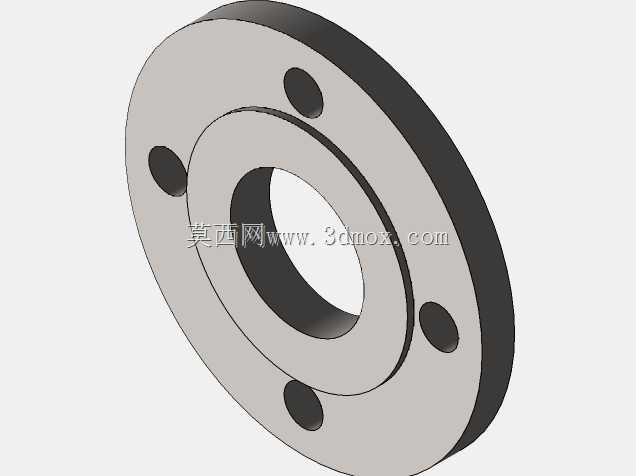

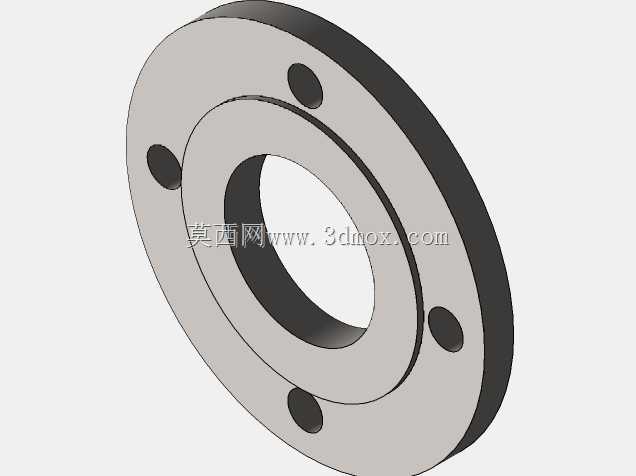

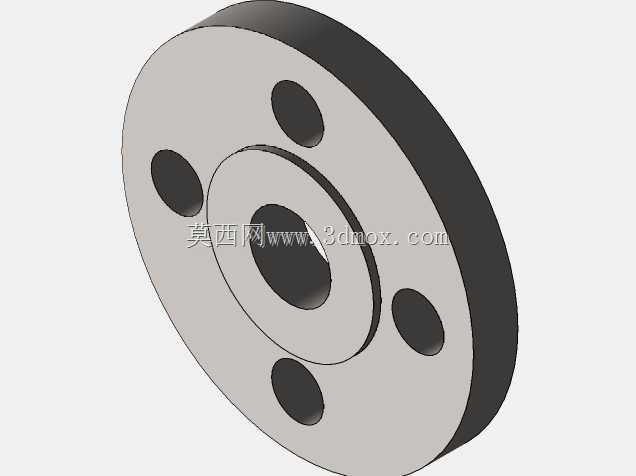

　　在工业管道系统的节点设计中，法兰承担着管线对接、设备端口接驳与可拆卸密封的核心作用。这款依据EN1092-1与EN1092-2标准构建的板式平焊法兰，覆盖DN15至DN250公称通径范围，额定压力等级为PN10，适用于中水输送、低压燃气、暖通空调及常规化工流体管路。从实际装配视角看，法兰盘的中心通孔与对接钢管外径采用间隙配合，现场施工时将钢管插入法兰内孔至指定台阶位置，通过内外环缝角焊完成固定，相比对焊法兰，其结构更简洁、采购成本更低，非常适合温度与压力波动平缓的工况。盘体上沿圆周均匀分布的螺栓孔是保障密封可靠性的关键。建模时螺栓孔中心圆直径严格遵循欧标公差，孔位相对于中心轴线的位置度需控制在允许偏差内，避免现场穿栓时出现错位。

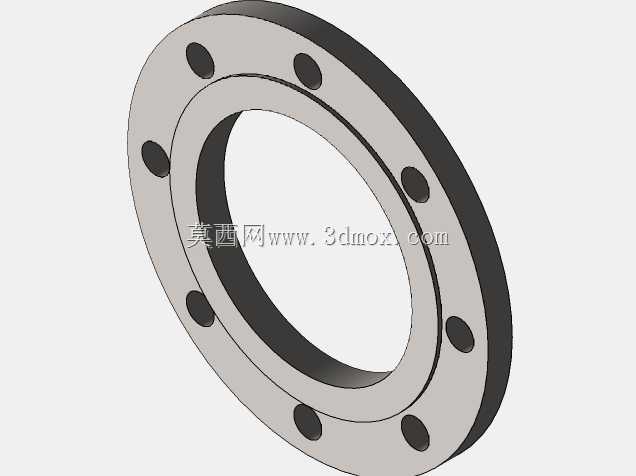

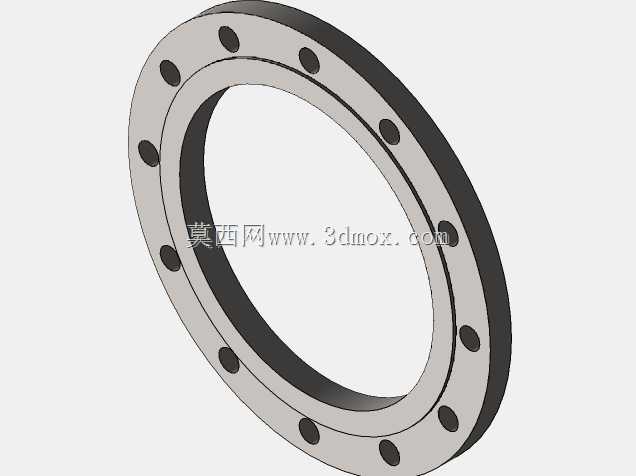

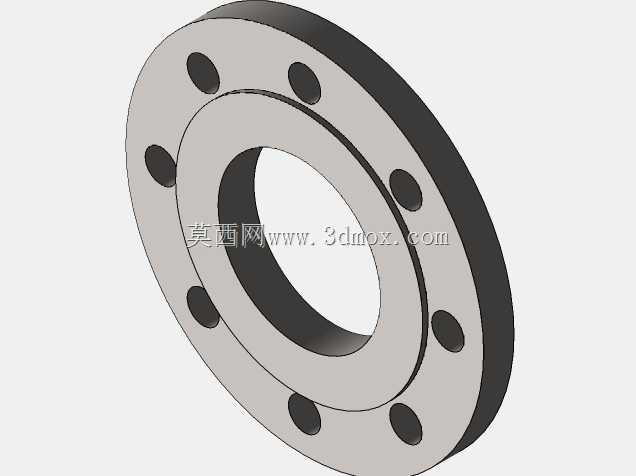

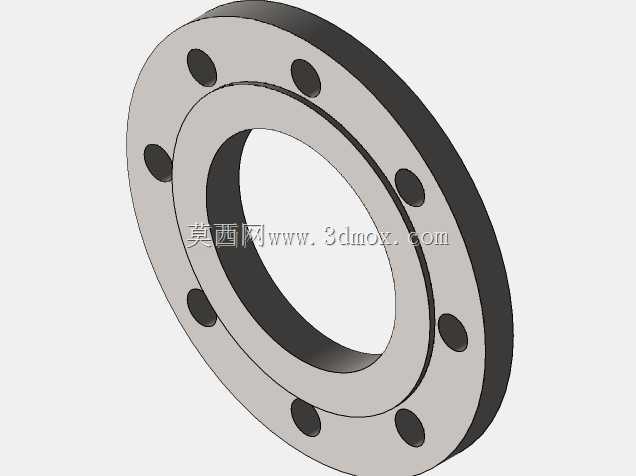

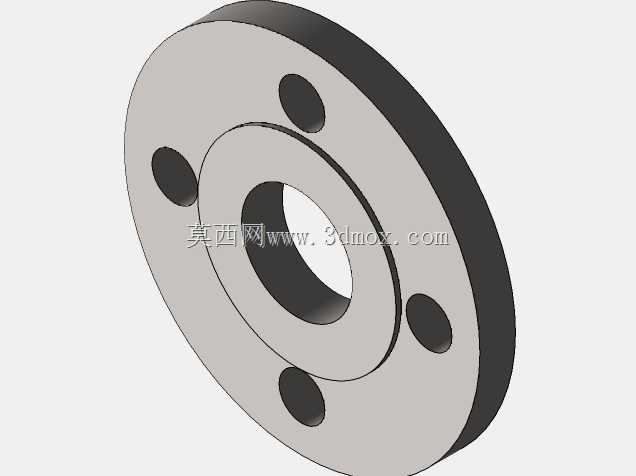

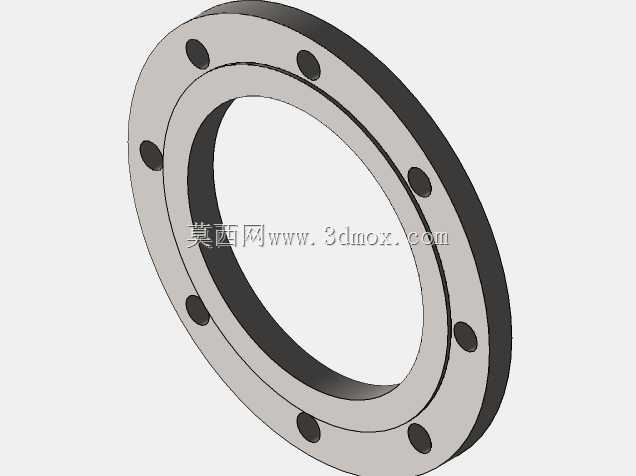

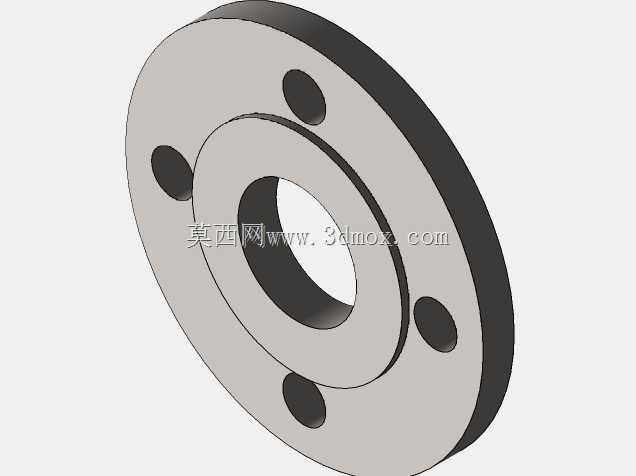

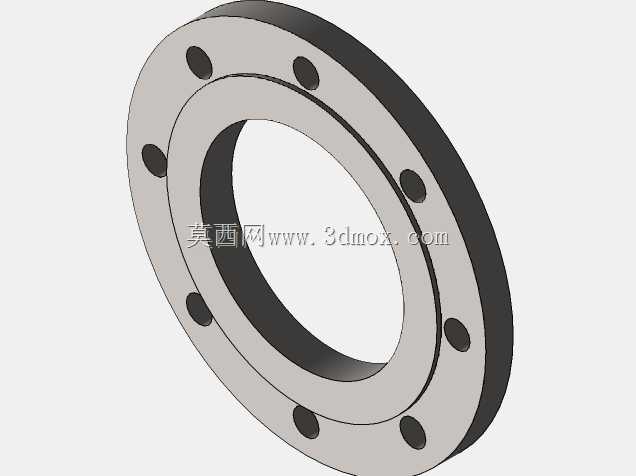

　　PN10压力等级下，不同通径对应的螺栓数量与孔径随通径增大而递增，小通径采用4孔布局，大通径则增加至8孔甚至更多，使垫片压紧力沿圆周均匀分布，有效防止局部泄漏。法兰密封面采用突面形式，表面粗糙度与平面度直接决定垫片的密封效果。在三维建模过程中，密封面需预留足够的加工余量特征，背面与螺母或垫圈接触的区域同样要求平整，以保证螺栓预紧时受力垂直于法兰面。若密封面存在翘曲或螺栓预紧顺序不当，极易在水压试验中出现渗漏，因此结构设计时会在盘体厚度与刚度之间寻求平衡：过薄会导致受压后变形，过厚则造成材料浪费并增加管路整体重量。安装边界方面，选型时必须核对法兰外径与周边设备、墙体或管架之间的操作空间。由于法兰连接需要侧向穿入螺栓并预留扳手拧紧空间，

　　三维布局阶段应在法兰外径外侧留出足够的扳手活动半径，同时考虑管道保温层厚度对净空的侵占。对于成排布置的管线，法兰位置还应相互错开，避免螺栓安装工具互相干涉。从建模思路上讲，先以旋转特征生成带内孔与内外台阶的盘体基体，再通过圆周阵列完成螺栓孔的批量排布，最后对锐边进行倒角处理。倒角不仅去除加工毛刺，也能在装配时引导钢管插入与垫片就位。内孔与钢管配合段的轴向长度需匹配标准壁厚，保证焊接角焊缝有足够的落脚面，而又不至于让焊肉过度侵入流道造成通径损失。在流体系统里，法兰往往是应力集中与腐蚀监测的重点部位。板式平焊法兰由于存在角焊缝，在剧烈振动或频繁热胀冷缩的管路中需谨慎选用；但在常温常压、维护频次较高的给排水和普通工艺管线中，它凭借拆装便捷、互换性强的优势，成为工程中最常见的连接件之一。整套模型完整呈现了盘体轮廓、螺栓孔分布、密封面及焊接坡口等结构特征，可直接用于管道装配校核、支吊架布置与材料统计。
