BR2212无刷电机泡沫平面粘合支架

　　在小型航模、泡沫材质实验平台以及轻量化动力模组的装配场景中，动力部件与泡沫基面的可靠连接一直是结构处理的难点。泡沫材料本身密度低、表层抗挤压能力弱，若直接采用螺钉贯穿锁紧，极易造成孔位周边泡沫塌陷、撕裂，长期受电机振动影响还会出现连接孔扩松、电机轴线偏移等问题。这款适配BR2212/A2212规格无刷电机的支架，正是针对这类粘合固定需求设计的过渡连接件，通过支架板分散电机安装应力，再以整面贴合的方式与泡沫平面结合，避免局部集中载荷破坏泡沫基体。

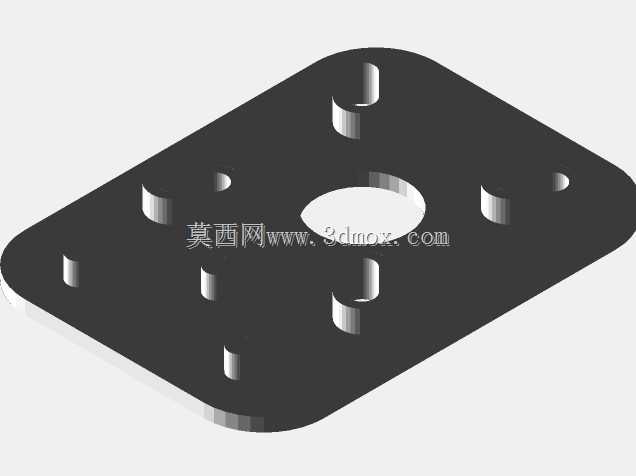

　　从结构形态看，支架主体为带圆角的矩形薄板，板体中心开设大尺寸通孔，用于避让电机轴、电机端部出线或轴端锁紧结构，保证电机装入后轴系转动无干涉。板面上分布多组不同规格的孔位，其中对应电机安装脚位的孔位用于穿设紧固件，将电机本体固定在支架一侧；其余小孔可作为定位孔、减重孔或辅助粘合时的溢胶槽使用，胶水压合时可从孔内形成胶柱，进一步提升支架与泡沫面的结合强度。板体边缘做圆角过渡，既减少薄板尖角在装配过程中划伤泡沫表层或线材绝缘层，也能降低应力集中，避免支架受振动时在边角处产生裂纹。

　　设计上优先考虑与M3螺母的配合使用，电机安装位可预置M3螺母或采用M3螺钉贯穿锁紧，孔位间距匹配BR2212/A2212系列电机的标准安装孔距，无需二次扩孔即可完成电机对位。支架与泡沫接触的一面保持较高平面度，粘合时可选用适配泡沫材质的柔性胶粘剂，整面涂胶后压合固化，胶层能够同时填充泡沫表面微观不平处，使支架受力均匀分散到更大面积的泡沫基面上。相比直接在泡沫上预埋螺母的方案，这种支架式连接可在电机拆装时反复拧动螺钉而不损伤泡沫层，维修更换动力部件时只需分离或更换支架，大幅降低泡沫主体的报废概率。

　　从安装边界判断，薄板外形轮廓需完全落在泡沫粘合区域内，边缘距离泡沫构件边缘应保留足够余量，防止粘合面边缘受力翘起。中心孔直径需大于电机轴套及突出端最大尺寸，两侧电机安装孔的位置度需控制在合理公差内，保证电机安装后端面与支架板面贴合紧密，电机轴线垂直于支架基准面。板厚选择兼顾刚性与重量控制，过薄会在电机锁紧时发生板面翘曲，影响电机同轴度；过厚则会增加不必要的机头重量，对小型航模类负载的重心配平造成负担。

　　实际使用中，这类支架常见于固定翼航模的动力舱安装、泡沫材质测试台架的动力固定、教学演示用小型动力平台搭建等场景。电机运转产生的振动通过支架板均匀传递至粘合面，再由泡沫材料本身的阻尼特性吸收部分振动，既抑制连接松动，也能减少振动向机身其他结构传递。装配时需先清洁泡沫粘合面与支架贴合面，按胶层要求控制涂胶厚度与压合时间，待胶层完全固化后再安装电机并进行动平衡检查，避免因支架粘合不牢导致高速运转时部件脱落。
