带孔叉形铰接连接支座结构设计

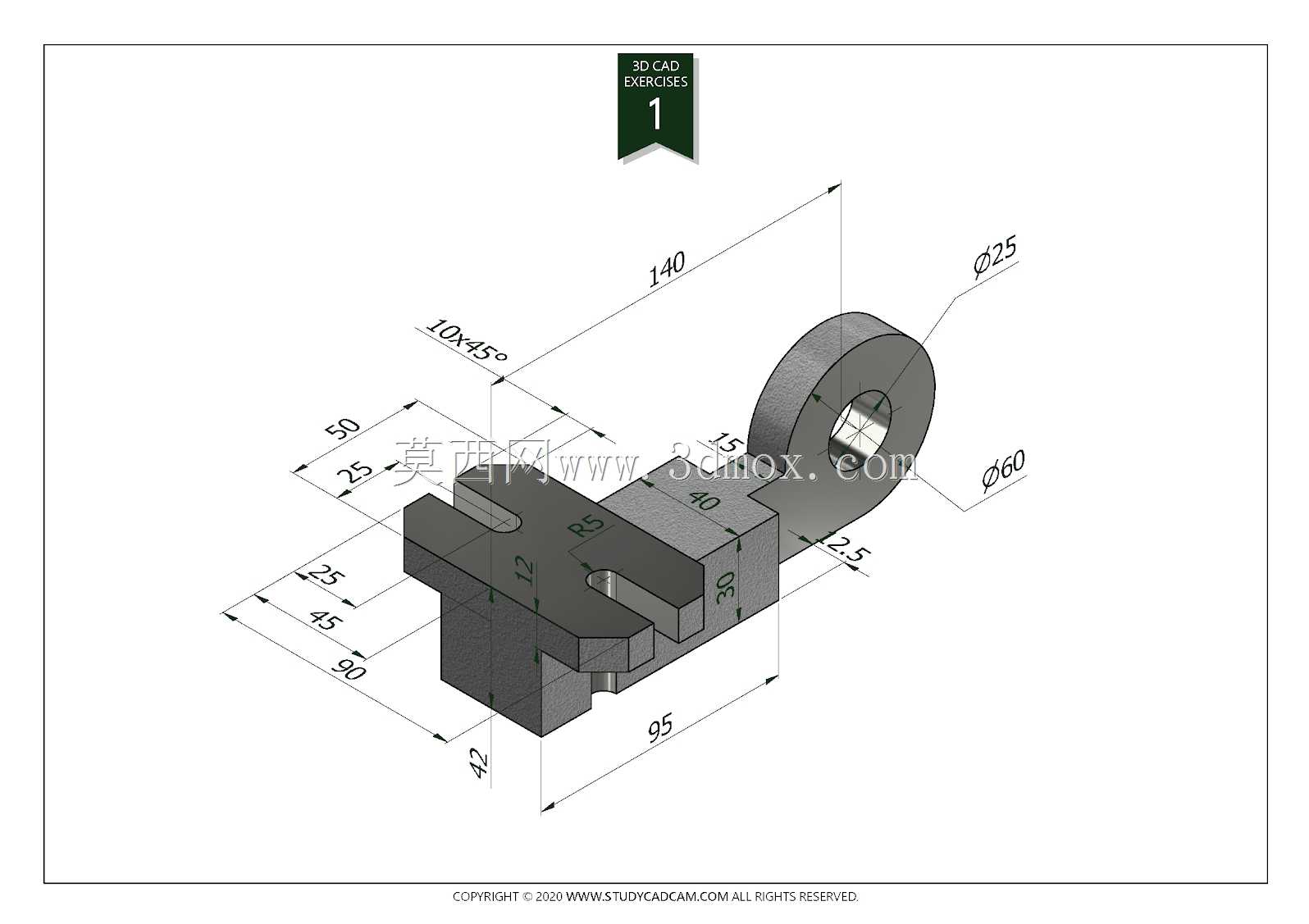

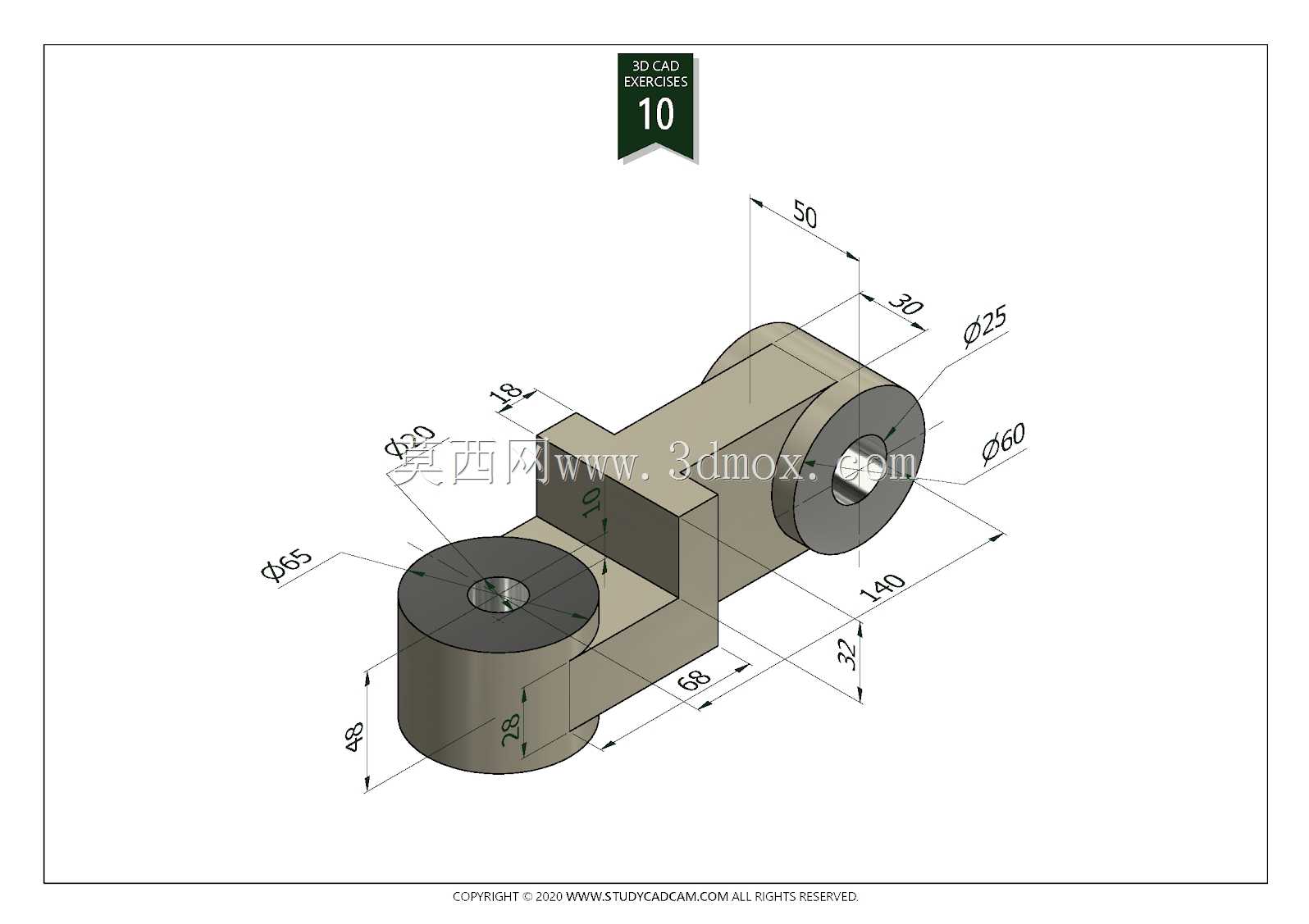

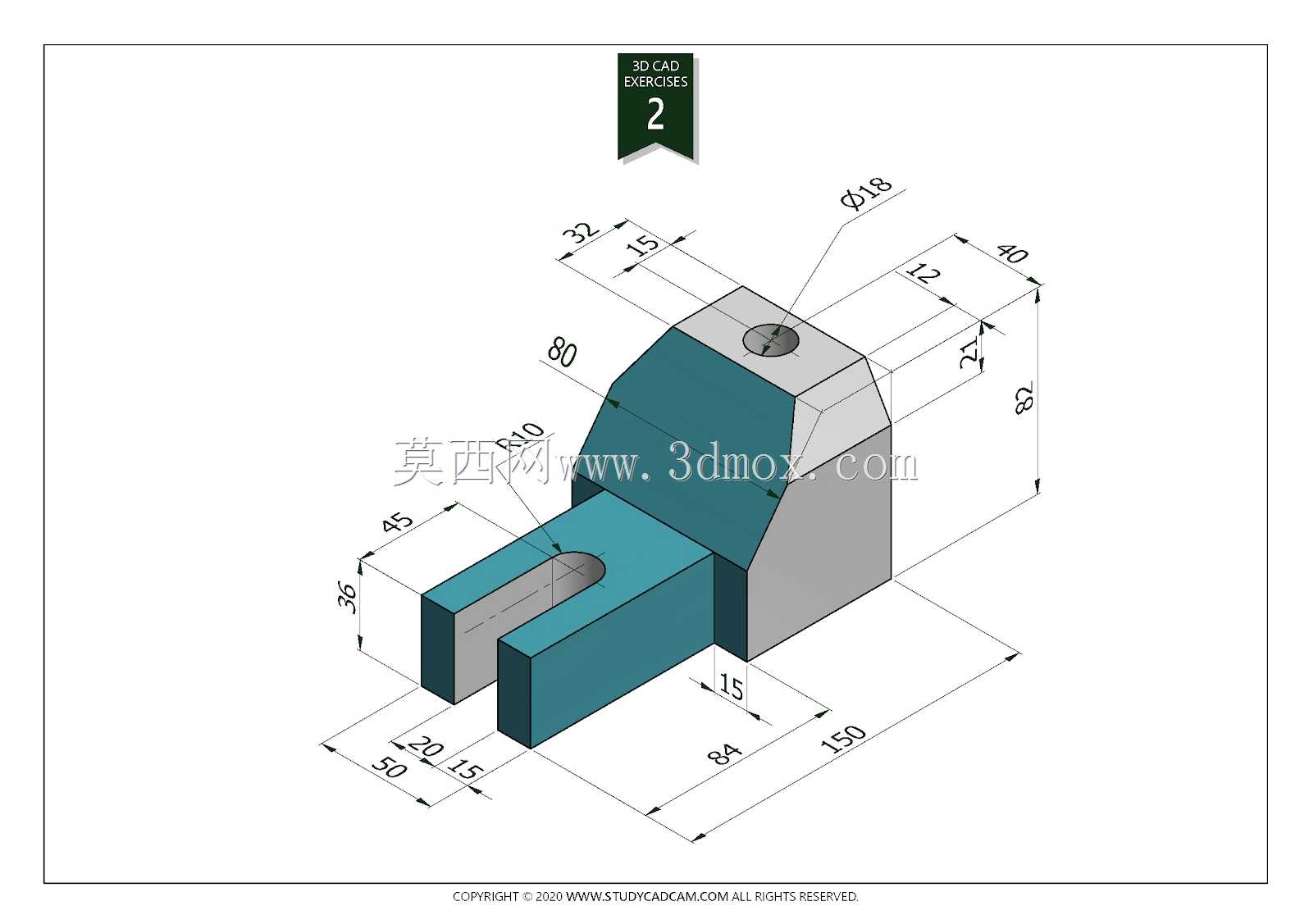

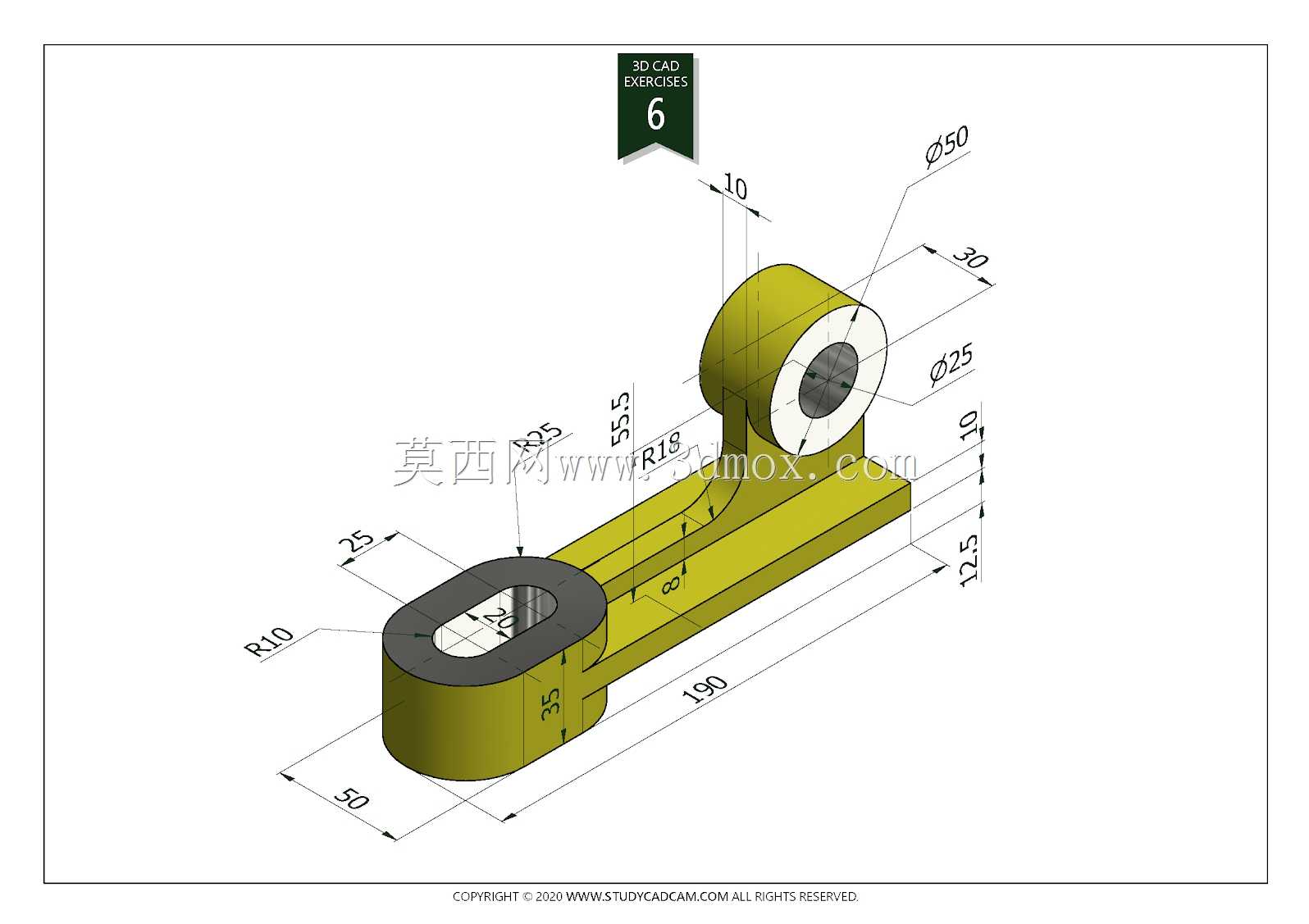

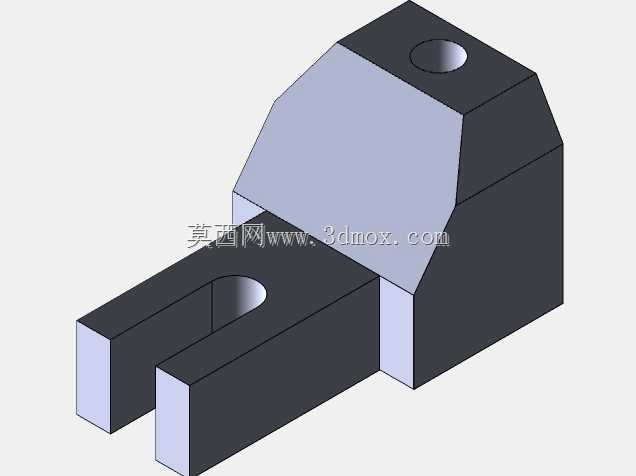

　　该零件属于典型的叉形铰接连接支座，在各类工装夹具、自动化输送线、轻型连杆机构以及设备检修工位中十分常见，主要承担相邻构件之间的枢接定位、载荷传递与相对转动约束功能。零件一端为带通孔的圆形铰接耳，另一端为带开槽的叉形卡位结构，可同时实现销轴穿接与平面卡位两种连接需求，适合需要快速拆装、频繁调整相对角度的工位场景。从结构布局来看，圆形铰接端外圆直径为60，中心通孔直径25，通孔可直接与标准销轴配合，耳片厚度方向预留了足够的承压面积，能够降低销轴与孔壁之间的接触压应力，减少长期往复转动带来的磨损。叉形端通过中部实体块与铰接耳连为一体，整体总长140，底部总宽42，叉口两侧的定位尺寸分别为25、45、90，开槽宽度30，

　　可卡入对应厚度的连接板或机架立板，再借助侧向紧固件完成锁止。零件顶面设有10×45°的倒角，既去除了机加工锐边，也便于装配时导向对位；侧面标注的R5圆弧用于缓解叉根位置的应力集中，避免在受拉或受扭工况下从拐角处萌生裂纹。建模过程中需优先保证铰接孔与叉形安装面的位置度，孔中心到叉口定位面的轴向距离为95，该尺寸直接决定装配后连杆的回转半径与机构运动行程，一旦偏差过大，会引发连杆卡滞、运动干涉或销轴偏载。零件底部与侧部的2.5、15等细部尺寸，分别对应安装贴合面的凸台高度与侧边让位结构，可在装配时避开焊缝、螺栓头部等凸起障碍，保证支座与安装基面完全贴合。从受力角度分析，该类支座通常承受径向剪切力与小幅弯矩，

　　因此中部过渡段采用实体加厚设计，没有多余减重腔，既简化了铣削加工工序，也提升了整体刚性。在实际设备选型中，这类支座常作为气缸端部连接件、翻转门铰链座、可调挡停支架使用，其安装边界需重点关注铰接孔中心高度、叉口开口方向以及底部安装孔位的对应关系，确保周边运动构件在全行程内不会与支座外轮廓发生碰撞。
