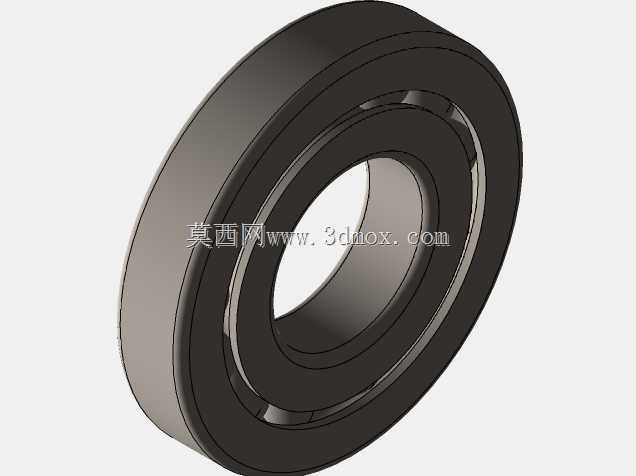

该模型呈现的是一种带双侧密封结构的深沟球类回转支承件,整体由外圈、内圈、滚动体、保持架及密封盖组成,常用于需要在较小径向空间内承受径向载荷并兼顾少量轴向载荷的部位。外圈与内圈均采用规则圆柱面作为安装基准,端面平整,便于在轴肩与座孔台阶之间定位;滚道位于内外圈之间,截面呈连续圆弧槽,曲率与滚动体半径相匹配,使钢球在运转过程中能够保持多点接触,降低局部接触应力。保持架将滚动体沿周向均匀分隔,避免相邻钢球直接摩擦,同时保证各滚动体受力趋于一致。
从实际设备布置看,这类零件常见于电机端盖、输送辊筒、小型减速机输入输出轴、风机叶轮支承以及轻工机械的张紧轮机构。选型时通常先确认轴径与座孔尺寸,再核对额定动载荷、极限转速和允许的对中误差。模型中的密封盖嵌入外圈槽内,唇口贴近内圈外侧,可在多尘或轻度飞溅环境下阻挡外部杂质进入滚道,并减少润滑脂外泄。对于长期连续运转的工况,密封形式与润滑脂填充量会直接影响温升和维护周期;若用于高速主轴,则往往需要重新校核保持架强度、游隙组别以及润滑方式。
建模思路上,先以内外圈的同轴回转面建立主体,再通过圆周阵列生成滚动体与保持架兜孔。密封盖作为独立零件装配,既保留结构层次,也方便后续替换为开式、防尘盖或接触式密封方案。内外圈宽度、外径、内径和倒角共同构成安装边界:轴与内圈采用过渡或小过盈配合,座孔与外圈多采用过渡或间隙配合,具体配合等级需根据载荷方向、旋转套圈和装拆条件确定。轴肩高度不能超过内圈倒角允许范围,否则会顶住密封盖或造成拆卸困难;座孔台阶同样要留出外圈定位面,避免边缘压入滚道区域。
在结构细节处理中,滚道与滚动体之间的相切关系、保持架兜孔间隙以及密封唇与内圈的微小间隙,都是三维建模时需要控制的关键。若模型用于装配校核,应重点检查轴承装入后与相邻套筒、端盖、挡圈的轴向间隙;若用于运动仿真,则需保证内外圈同轴、滚动体阵列均匀,并正确设定接触关系。该类零件外形虽不复杂,但对尺寸链、配合面粗糙度和旋转精度要求较高,任何滚道偏心、倒角干涉或密封槽位置偏差,都可能在实际运行中转化为发热、异响或早期失效。
