剪叉式螺旋驱动升降支撑台结构

　　该结构以剪叉连杆为核心承力单元，采用横向螺杆作为驱动输入，通过螺杆旋转带动中部铰接滑块沿轴向移动，改变两组交叉臂的张合角度，从而实现顶部平台的平稳升降。这种驱动方式把旋转运动转化为直线位移，再经剪叉放大为垂直方向的举升动作，传动链短，自锁性能较好，适合需要频繁微调高度且对停位稳定性有要求的场合。

　　从实际使用看，这类小型升降支撑台常见于实验室仪器托举、工装定位、光学或检测设备高度调节，也可嵌入轻型装配工位作为可调基座。顶部平板提供安装面，底部框架承担整体支撑，四周留出的铰接轴与连杆空间，使结构在最低位置时能够收拢，降低收纳高度；升至高位时，交叉臂形成稳定的三角形受力路径，将竖向载荷逐级传递到底座。

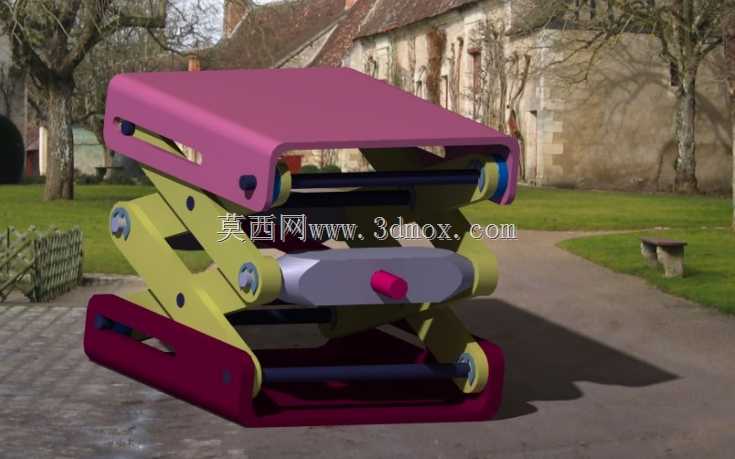

　　设计上，平台边缘做了包边与圆角过渡，既增强板件刚性，也避免锐边。上下两层框架分别布置铰接点和滑动导向面，中间的螺杆轴座承担推拉载荷，红色旋钮端用于手动旋转输入。各连杆通过销轴连接，孔轴配合需控制间隙，过大将导致升降过程晃动，过小则会增加摩擦甚至卡滞。臂板上开设的减重孔在不明显削弱抗弯截面的前提下降低了运动件质量，对手动操作友好。

　　安装边界方面，需重点确认最低收拢高度、最大举升高度以及平台长宽尺寸，周边应预留螺杆操作和连杆摆动空间。底座与支撑面之间应保证平整，必要时增加防滑垫或固定孔，防止偏载时滑移。顶部载荷应尽量居中布置，单侧偏载会使某一组剪叉臂和铰接销承受附加弯矩，加速磨损。若用于自动化改造，可在螺杆端部连接电机或手轮，并在极限位置设置限位，避免螺纹超程或机构顶死。

　　建模时需要把铰接关系、螺杆行程与平台升程的对应曲线梳理清楚，尤其关注中间滑块在最低位和最高位时的位置差。销轴直径、臂板厚度、螺纹规格应按目标载荷匹配；对于手动轻载场景，可优先采用标准圆螺母、销轴和耐磨衬套，以降低加工与维护成本。整体结构没有复杂曲面，零件数量适中，适合作为剪叉升降原理验证、运动干涉检查和工程出图练习对象。
