货运车辆尾板液压升降承载装置结构设计

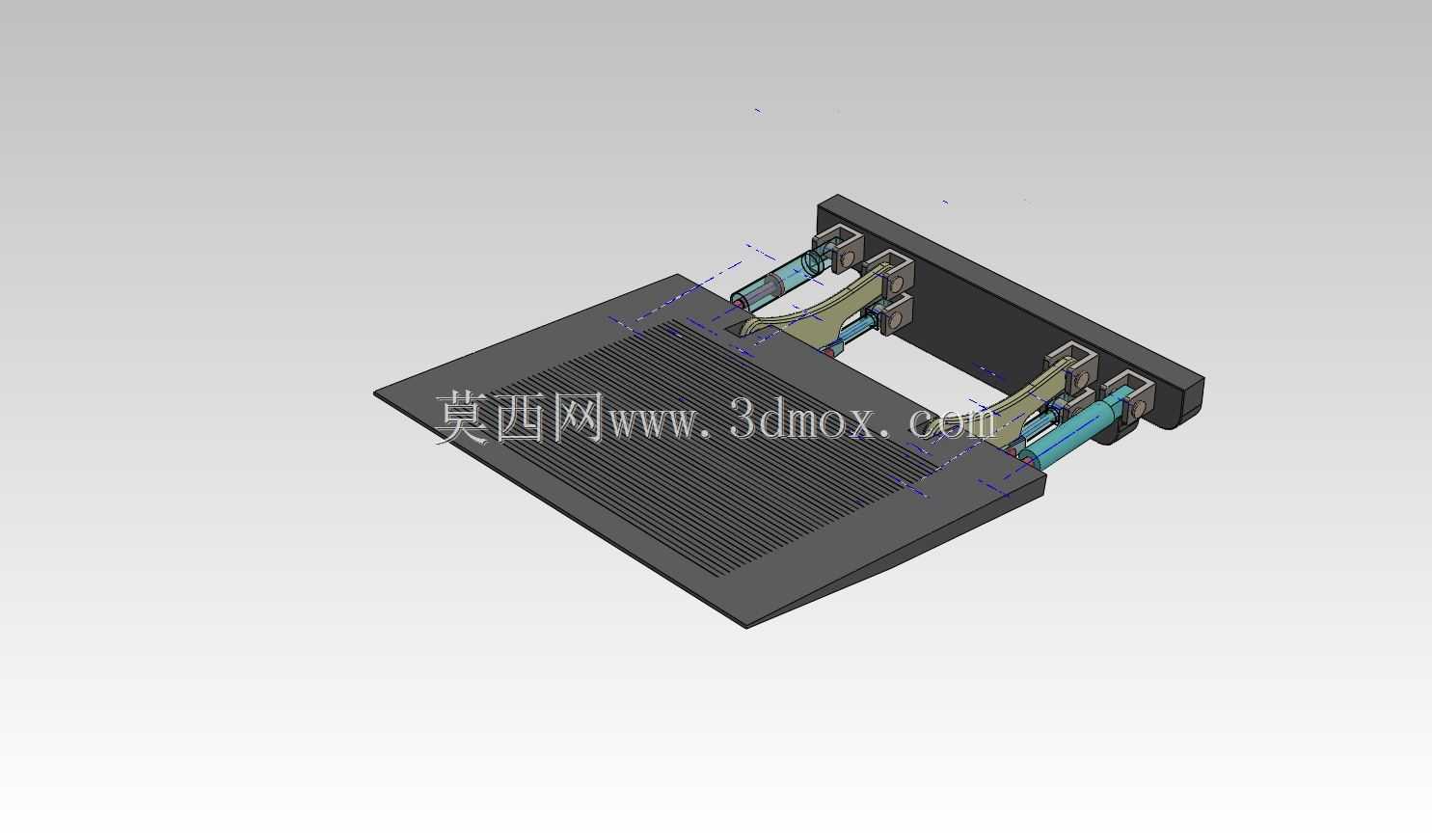

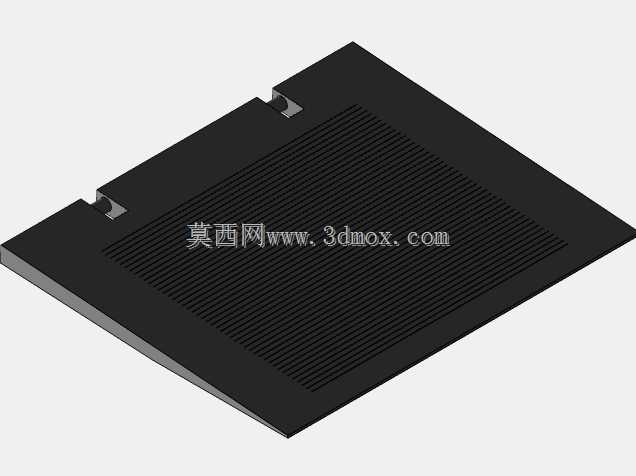

　　在城配物流、厂区货运周转场景里，这类安装在载货卡车尾部的升降承载装置，主要解决无装卸月台场景下的货物上下车转运难题，尤其适配零散货运、冷链配送、设备上门安装等需要频繁在非标准场地装卸货的作业场景，能完全替代人工搬运重型货物的高风险作业，也能弥补手动液压叉车无法完成车地高度差转运的短板。整套机构采用平行铰接臂搭配双作用液压缸的举升结构，承载平台表面做了等距防滑凸棱设计，避免货物在升降过程中出现滑移，平台边缘做了圆弧过渡处理，防止装卸过程中剐蹭货物包装或者作业人员工装。设计阶段优先考虑了安装边界的适配性，整套机构的固定支座采用厚钢板折弯焊接成型，直接通过高强度螺栓固定在卡车尾部的车架纵梁端面，不需要对原车车架做大规模切割改动，

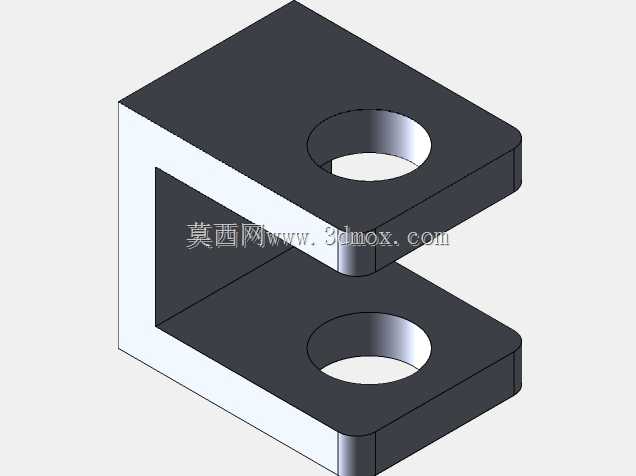

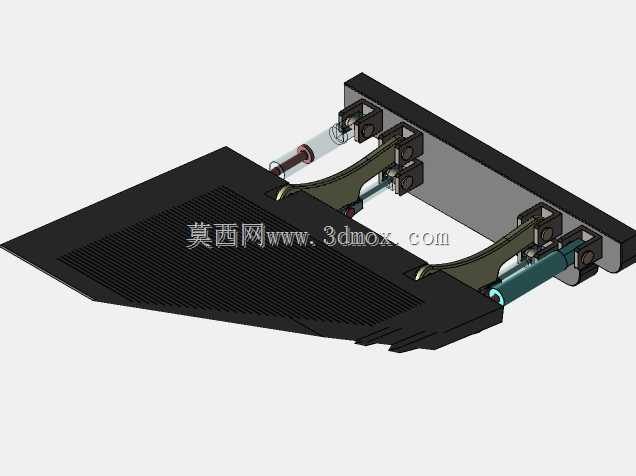

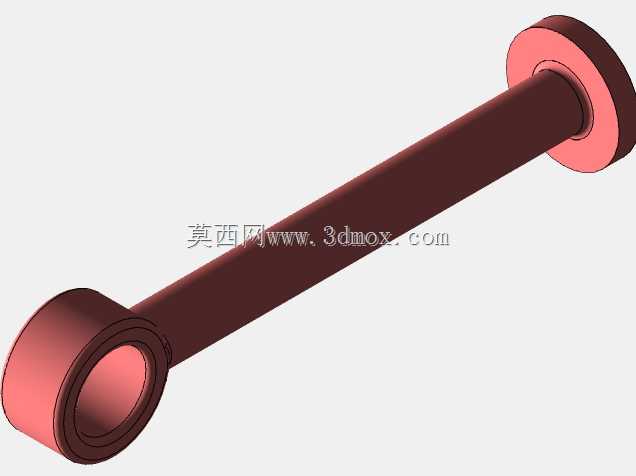

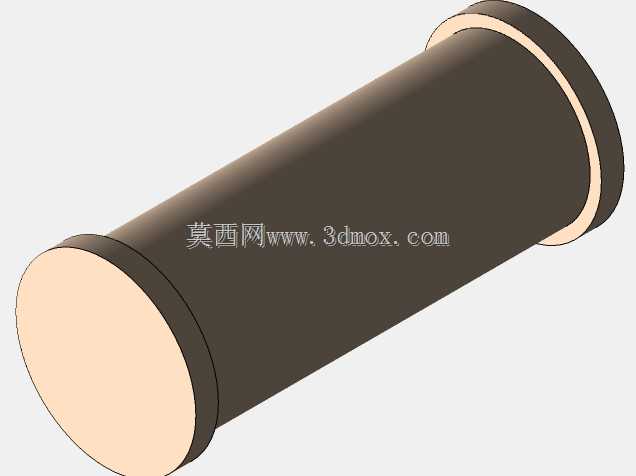

　　支座的安装孔位预留了±15mm的调节余量，能适配不同宽度的轻卡、中卡车型尾部安装尺寸，不会超出车辆尾部的外廓尺寸限值，满足道路行驶的外廓要求。铰接臂组采用上下平行的双摆臂结构，每侧摆臂都做了箱型截面设计，在控制整体自重的前提下保证足够的抗扭抗弯强度，摆臂与支座、平台的连接位置都采用自润滑铜套铰接，不需要频繁加注润滑脂就能保证长期摆动的顺畅性，避免户外作业环境下泥沙进入铰接点造成卡滞。驱动单元采用横向布置的双液压缸，液压缸缸体端铰接在固定支座的下部安装位，活塞杆端与下铰接臂的驱动耳座连接，举升过程中液压缸的推力通过铰接臂的杠杆放大作用传递到承载平台，能保证平台在全程升降过程中始终保持水平状态，不会出现前后倾斜导致货物滑落的问题，

　　液压缸的进出油口搭配了液压锁，即使出现油管破裂的极端情况，平台也能保持当前位置不会快速下坠，保障作业安全。承载平台的尺寸设计充分考虑了标准物流周转的需求，平台宽度与卡车货箱内宽保持一致，深度方向能容纳标准1200mm*1000mm的物流托盘完全放置，平台下降到地面时与地面的高度差控制在10mm以内，方便手动液压叉车直接驶上平台，不需要额外搭设过渡板。在非作业状态下，承载平台可以通过铰接臂的翻转动作垂直收靠在卡车尾部的货箱门板位置，不会遮挡车辆的尾灯与号牌，收合后整套机构的突出量控制在200mm以内，不会影响车辆的正常通行与倒车操作。设计过程中对铰接点的运动轨迹做了完整的运动仿真校核，避免举升过程中摆臂、液压缸与车架、

　　货箱部件出现运动干涉，同时对各受力部件做了有限元强度校核，在额定承载工况下，铰接臂的最大应力控制在材料屈服强度的三分之一以内，固定支座的连接螺栓强度满足动态载荷下的防松要求，平台面板的挠度变形量不超过平台长度的千分之二，保证长期重载作业下不会出现永久性变形。考虑到户外作业的复杂环境，所有外露的金属结构件都做了喷塑防锈处理，液压缸的活塞杆表面镀硬铬处理，能抵御雨水、道路融雪剂的腐蚀，铰接位置的防尘密封圈能阻挡泥沙、粉尘进入铰接摩擦面，降低日常维护的频次。这套机构的液压动力可以直接取自车辆本身的液压助力系统，也可以搭配独立的电动液压动力单元，不需要额外改造车辆的动力系统，安装时只需要连接对应的液压管路与控制线路，就能完成整套装置的装配，适配绝大多数在用货运车辆的加装需求。
