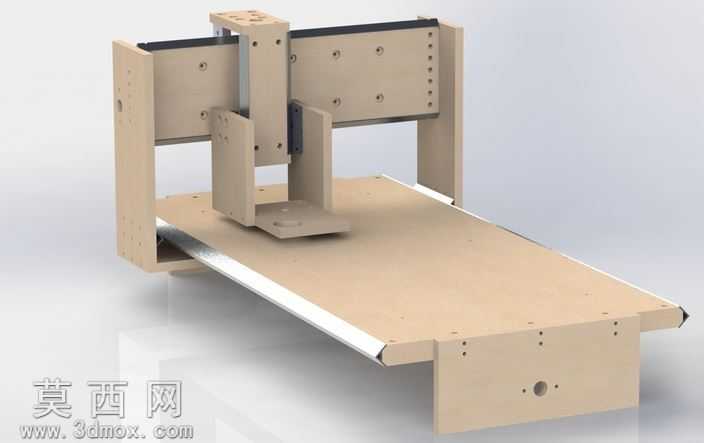

中密度纤维板材质三轴数控雕刻机结构设计

本作品为三轴数控雕刻机的完整三维设计方案，整体机架采用中密度纤维板作为主体加工材料，在三维建模阶段严格遵循模块化装配思路，对龙门架、移动滑台、Z轴主轴安装座、工作台基准面等核心部件进行了独立建模后完成整体装配校验，确保各运动轴的行程范围无干涉、安装孔位对位精准。建模过程中对纤维板板材的拼接结构做了针对性设计，所有板材连接位预留了标准紧固件的安装孔位，同时对导轨安装基准面做了平面度的结构约束，保证线性导轨安装后具备足够的运动精度。渲染阶段采用哑光浅木色材质还原中密度纤维板的真实质感，对金属导轨、紧固件部分赋予金属拉丝材质，通过柔和的环境光影打亮设备整体结构，清晰呈现各部件的装配关系与空间位置。结构设计上采用经典的动龙门式布局，Y轴双导轨布置于工作台两侧，X轴导轨横跨龙门横梁，Z轴滑台沿竖直方向做进给运动，三个运动轴的传动安装位均预留了充足的安装空间，可适配常见的丝杠传动或同步带传动方案，工作台采用整板纤维板加工，台面预留了工件装夹的定位孔位，前端做了斜角收边处理提升操作安全性。设计思路围绕DIY爱好者的自制需求展开，所有板材零件均可通过常规的板材切割工艺完成加工，无需特殊的工业级加工设备即可完成整机组装，整体结构兼顾了刚性与易加工性，在控制制作成本的同时保证了雕刻作业所需的结构稳定性，可满足软金属、木材、塑料等常见材料的雕刻加工作业需求，建模过程中对所有零件的壁厚、连接位的受力结构做了优化，避免板材受力出现形变影响加工精度，各运动部件的滑动接触面均做了让位设计，减少运动过程中的摩擦阻力，提升设备运行的顺畅度。
