高刚性低成本龙门式数控雕刻机结构设计

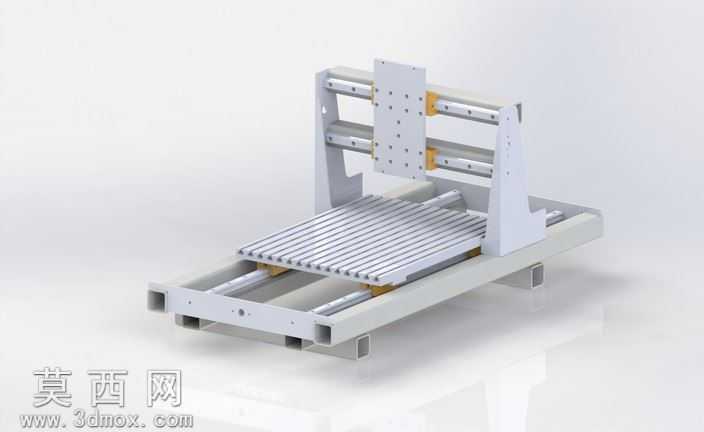

本作品为龙门式数控雕刻机的整机框架三维设计，建模阶段采用参数化建模思路完成全结构搭建，对底座、龙门立柱、横梁、移动滑台、主轴安装板等核心部件逐一进行特征建模，严格匹配各部件的装配公差与配合关系，确保各运动轴的安装基准统一。模型渲染阶段采用工业级写实渲染方案，对铝型材横梁、钢制焊接底座、直线导轨、滑块、传动丝杆等不同材质部件分别赋予对应材质属性：钢制结构件采用哑光喷塑金属材质，还原设备实际生产中的表面处理效果；直线导轨与传动部件赋予高抛光金属材质，体现精密传动部件的加工质感；型材类部件保留阳极氧化银白质感，清晰区分不同构件的材质差异。结构设计上采用固定龙门、移动工作台的经典布局，底座采用方管焊接框架结构，在保证整体支撑刚性的前提下大幅降低材料成本，避免了整体铸造底座的高成本问题；龙门立柱与横梁采用加强筋布局设计，在横梁与立柱的连接位置设置三角加强结构，有效抵消高速雕刻过程中主轴切削带来的振动，提升加工过程的稳定性；工作台采用铝型材台面搭配T型槽结构设计，既方便不同规格工件的装夹固定，也减轻了移动工作台的整体重量，降低Y轴传动负载；X轴传动组件布置于横梁中部，搭配双导轨支撑结构，保证Z轴主轴安装板移动过程中的直线度，避免单侧导轨受力带来的偏载问题。设计过程中充分兼顾加工性能与制造成本的平衡，所有结构件均可采用常规机加工与焊接工艺完成制作，无需特殊定制加工工艺，大幅降低设备的整体制造成本，同时通过结构优化保证了设备的刚性，可满足高速雕刻加工的精度与稳定性要求，适合中小型加工场景的低成本设备搭建需求。
