多规格彩色玻璃与塑料包装瓶组

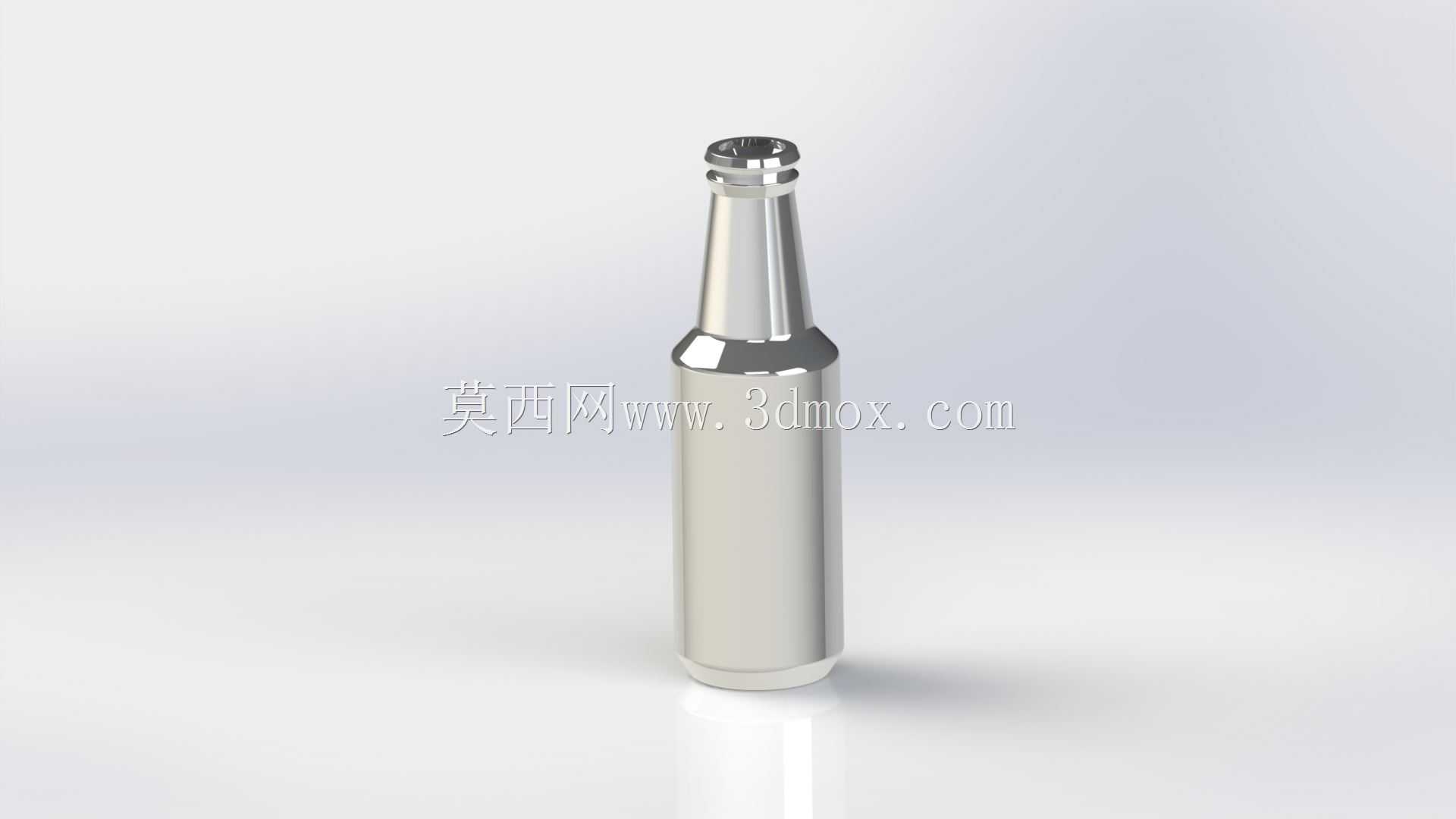

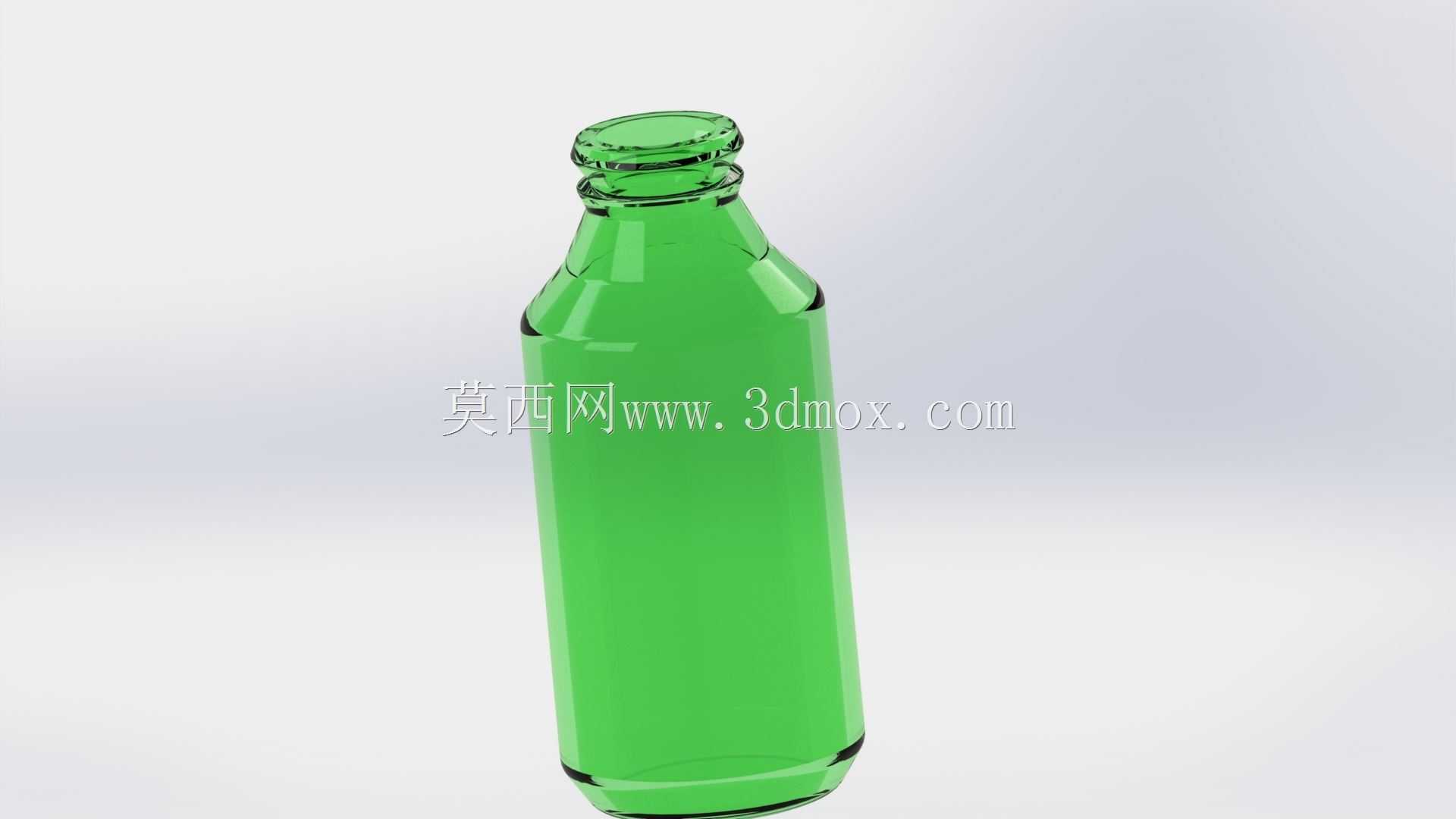

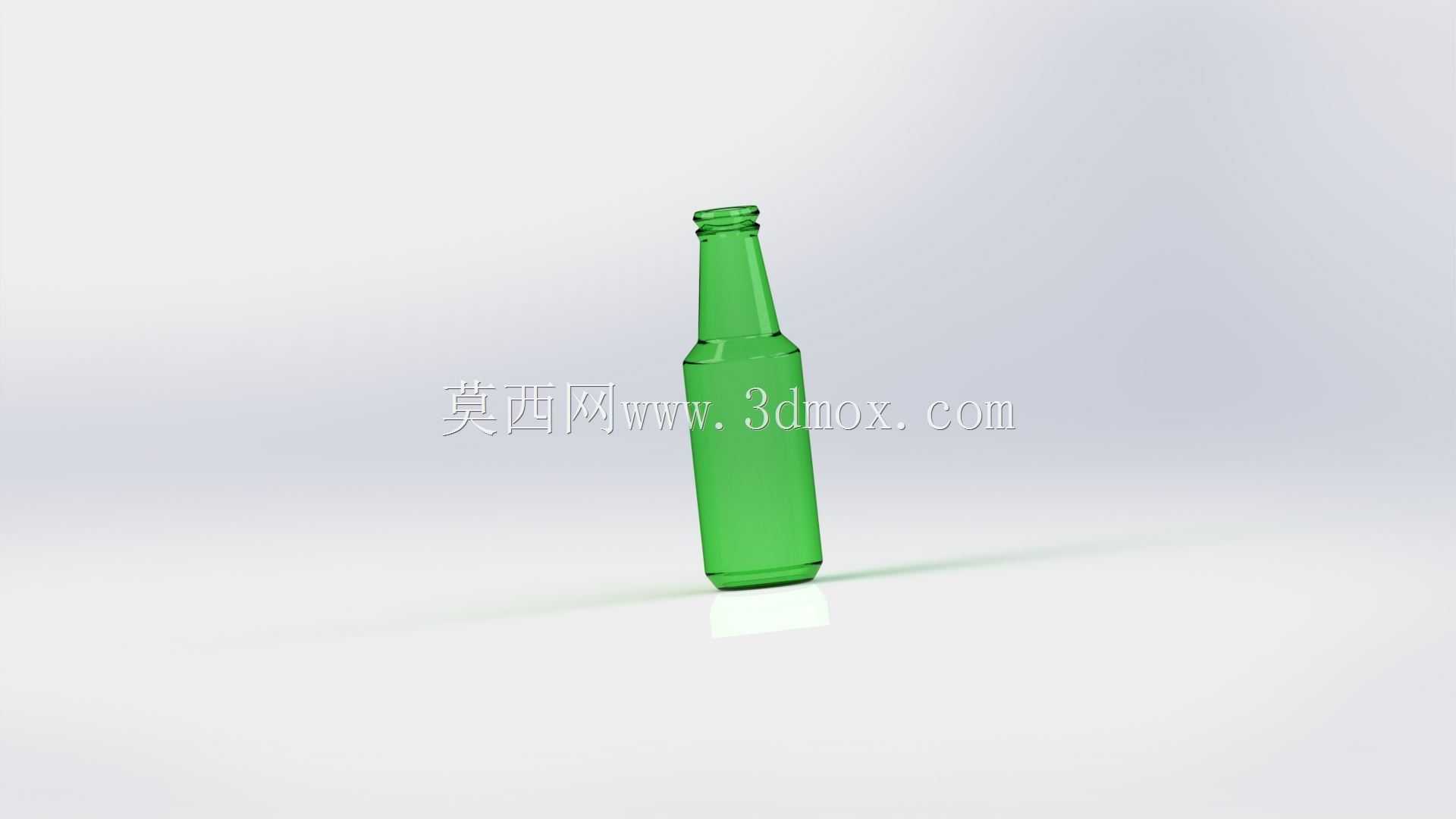

　　这组包装瓶三维结构覆盖了饮品、日化、小型试剂及样品陈列中常见的多种瓶型，建模时没有把瓶子当成简单回转体处理，而是按照真实容器的瓶口、瓶颈、瓶肩、瓶身、瓶底和摆放姿态分别建立几何关系。不同颜色的透明件对应玻璃材质在光线穿透下的壁厚变化，实色件则对应吹塑塑料瓶的外观表现，二者在结构上都保留了容器类产品最关键的装配边界：瓶口外径、螺纹起始位置、瓶颈过渡圆角、瓶肩斜率以及瓶底支撑环。

　　从使用场景看，这类瓶体常出现在自动灌装线、旋盖工位、贴标单元、装箱输送和商超展示方案中。灌装设备选型时，瓶身高度决定进瓶螺杆、星轮和导板的避让空间，瓶肩形状影响夹持点位置，瓶底直径则关系到输送链板上的节距排布。若瓶体过高而重心偏上，在高速输送或弯道处需要增加侧护栏；若瓶肩过渡较陡，贴标辊经过肩部时容易出现标签翘边，因此在前期结构校核中就要把标签覆盖区域、曲面曲率和压贴行程一起考虑。

　　瓶型之间的差异并非只体现在外观颜色。细长玻璃瓶通常用于饮料、酒类或调味液体，瓶壁较薄，口部需要承受封盖扭矩，建模时瓶口端部保留了加厚圈和螺纹牙型的连续过渡，避免在旋盖载荷下出现应力集中。粗短塑料瓶更适合日化用品或大容量液体，瓶身侧壁带有轻微拔模斜度，便于吹塑成型后脱模；瓶底内凹结构可以提高站立稳定性，也能减少底部因内压或冷却收缩产生的变形。透明无色瓶则适合展示液位、内容物颜色和标签背面信息，在渲染时需要通过壁厚、折射和边缘高光来体现玻璃质感。

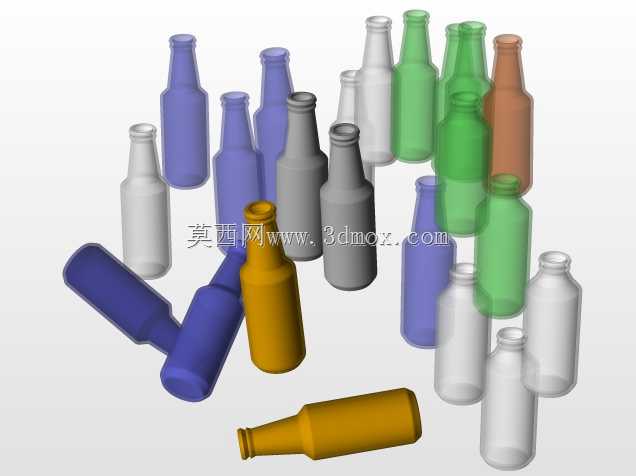

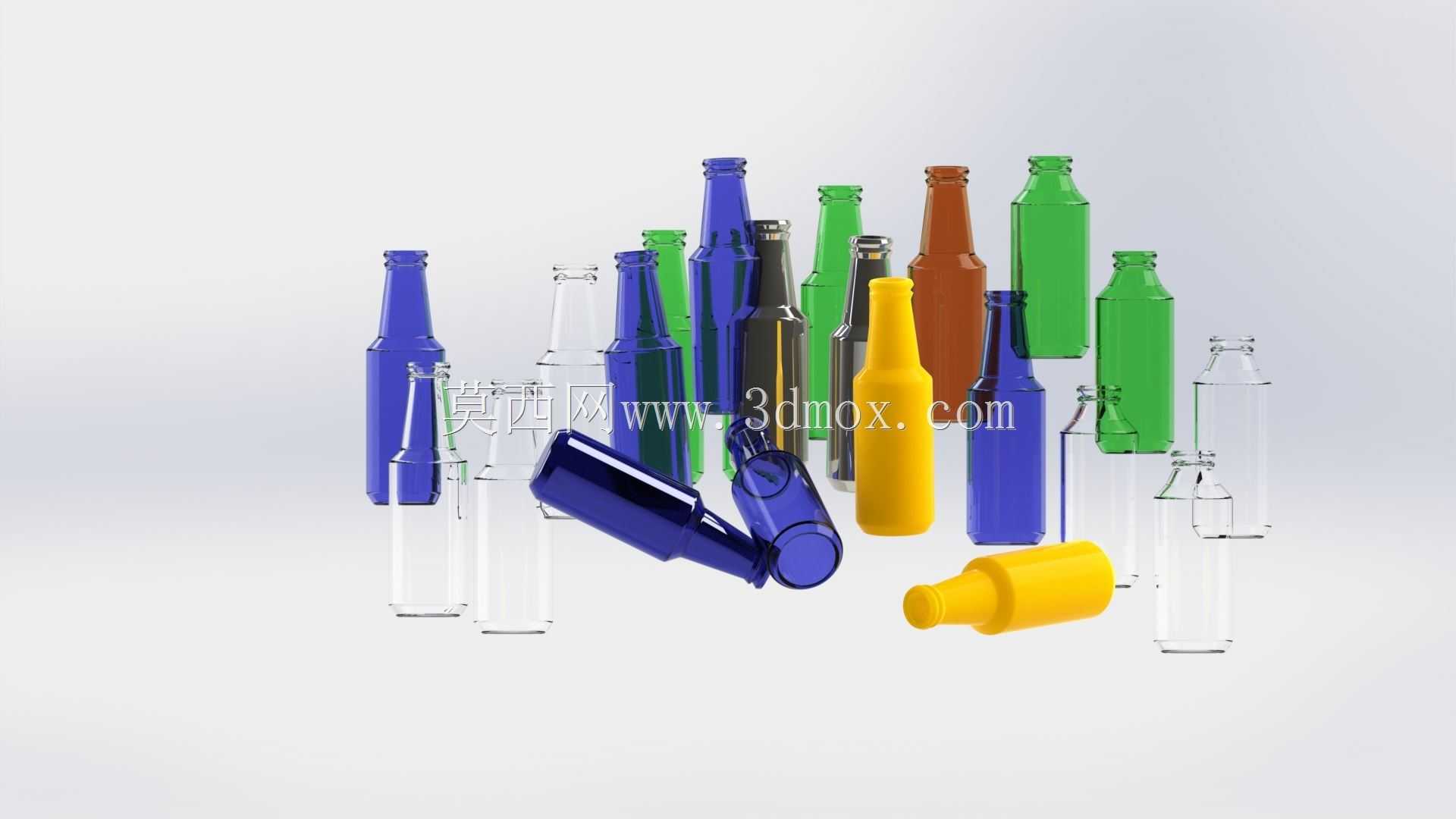

　　设计思路上，本组模型把直立、倾斜和横放状态放在同一装配空间中，便于检查多瓶混排时的干涉关系。倾斜瓶体可用于模拟倒瓶检测、理瓶机翻转或跌落姿态，横放瓶体则能反映输送线上异常来料的轮廓边界。对于自动化产线而言，仅知道瓶体公称容量并不足够，还需要明确最大外廓尺寸：瓶身最宽处决定护栏间距，瓶口高度决定灌装阀下降位置，瓶底支撑面决定吸盘吸取或夹具夹持的可靠性。瓶肩到瓶身的过渡半径如果过小，视觉上会显得硬朗，但在模具制造中会增加冷却不均和局部薄厚差；过渡半径过大，则会压缩标签有效面积，也可能让瓶体在密集排列时产生额外间隙。

　　瓶口结构是容器建模的重点。螺纹段不能只做装饰纹理，需要体现牙顶、牙底和起始角，旋盖时盖体与瓶口的同轴度由口部定位面控制。防盗环位置、瓶口端面平整度和瓶颈加强圈都会影响封口质量。对于玻璃瓶，口部壁厚通常略大于瓶身，以承受盖体压紧；对于塑料瓶，口部往往采用较硬的坯料冷却成型，螺纹尺寸稳定性比瓶身更重要。模型中不同瓶型的口部直径存在差异，这意味着同一条灌装线如果要兼容多品种生产，必须更换星轮、导板、夹持块和封盖头，或者在机构设计时预留可调范围。

　　外形尺寸与安装边界还体现在包装环节。多瓶集合装箱时，瓶体最大直径决定隔板孔径和纸箱内宽，瓶肩高度影响层叠间隙，瓶盖外径则关系到顶部缓冲空间。若采用热缩膜包装，瓶间距离过小会让膜料在肩部桥接，过大又导致膜包松散；若采用纸盒包装，瓶体倒角和标签厚度都要计入公差。陈列场景中，彩色透明瓶可以通过错落摆放形成视觉区分，但工程上更关注瓶底接触面积、摆放倾角和相邻瓶体碰撞位置。

　　从建模方法看，瓶体主体适合用旋转特征建立基础轮廓，再通过扫描或螺旋线生成瓶口螺纹；异形肩线和瓶底防滑纹需要单独控制曲率连续性。透明材质件应保持内壁与外壁分离，壁厚均匀性直接影响成型和渲染效果；塑料实色件可在瓶身局部增加浅凹槽或加强纹，以提高握持摩擦力。横放和倒置姿态不是单纯旋转模型，而是用于复核瓶口密封方向、瓶体积水位置以及输送护栏接触点。

　　整体来看，这组瓶体模型既可用于包装容器外观方案比对，也可作为灌装、旋盖、贴标、理瓶和装箱设备的空间校核参考。结构处理上抓住瓶口封接、瓶身容量、瓶底支撑、肩部过渡和外廓边界五个核心部位，就能在后续设备设计、产线布局和包装验证中减少反复修改，使模型从展示用途延伸到真实工程判断。
