单柄冷热水面盆龙头结构造型设计

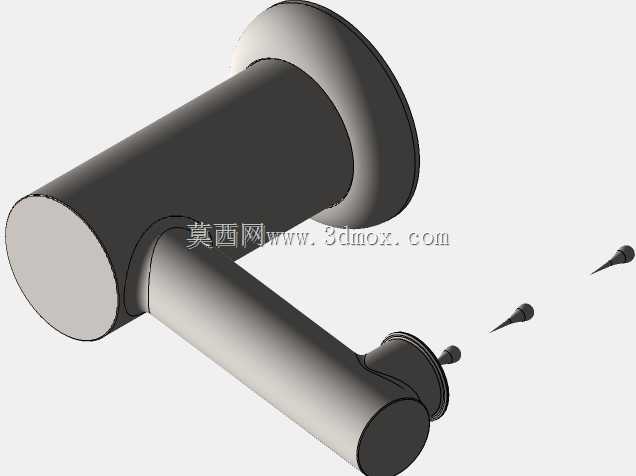

　　卫浴五金的结构开发里，面盆龙头的三维建模从来不是单纯拉出一个弯管造型，所有曲面、壁厚、安装位都要顺着实际装配和使用逻辑落地。这套单立柱横出水龙头的结构，首先要匹配台盆上方的操作空间：立柱主体落在台盆开孔位置，横向出水管向前延伸至盆体中心落水点上方，出水嘴距离台面的预留高度要避开日常洗漱时手部、漱口杯的活动区间，既不能过低导致接水时磕碰容器，也不能过高让出水溅起水花。建模阶段先锁定安装边界：台面上的安装孔常规孔径在32-35mm区间，立柱底部的法兰压盖外径要覆盖开孔余量，底部锁紧螺母、进水软管的穿装空间要在立柱内腔预留出来，两根冷热进水软管的弯曲半径不能小于管材允许的最小弯折值，避免现场装配时软管打死折造成水阻骤增。

　　从功能逻辑拆解，这款龙头采用单柄混水阀芯的布局思路，控制手柄集成在立柱主体顶端，手柄的摆动行程对应冷热水混合比例调节，抬升行程控制出水流量，建模时要给手柄预留完整的转动开合角度，不能让手柄边缘和立柱侧壁、台面上摆放的洗漱物件发生运动干涉。出水管路从立柱内部竖向走水，过渡到横向悬臂段时，流道转角要做顺滑圆弧过渡，避免直角拐角造成紊流噪音，长期使用后也能减少水流滞留形成的水垢堆积。出水嘴末端内置起泡器安装位，螺纹尺寸匹配市面通用M24外牙起泡器，装配后出水混入空气，水流柔和不飞溅，后期用户自行拆洗更换起泡器也不用专用工具。

　　外形处理上，立柱和横管衔接的位置做了连续顺滑的圆角过渡，没有尖锐棱边，一方面是电镀抛光工序里，尖角位置容易出现镀层厚度不均、毛刺残留，顺滑曲面能让抛光轮完全贴合加工面，提升镀铬层的附着均匀度；另一方面日常擦拭清洁时，抹布可以顺着曲面一次擦过，没有藏污纳垢的缝隙。主体壁厚按照铜质卫浴件的常规压铸要求控制在2.0-2.5mm，既要承受市政管网0.6-1.0MPa的静态供水压力，也要兼顾压铸成型时金属液的充模流动性，壁厚过薄容易出现压铸冷隔、试压渗漏，壁厚过大则会无谓增加材料成本，成型冷却时还容易出现内部缩孔。

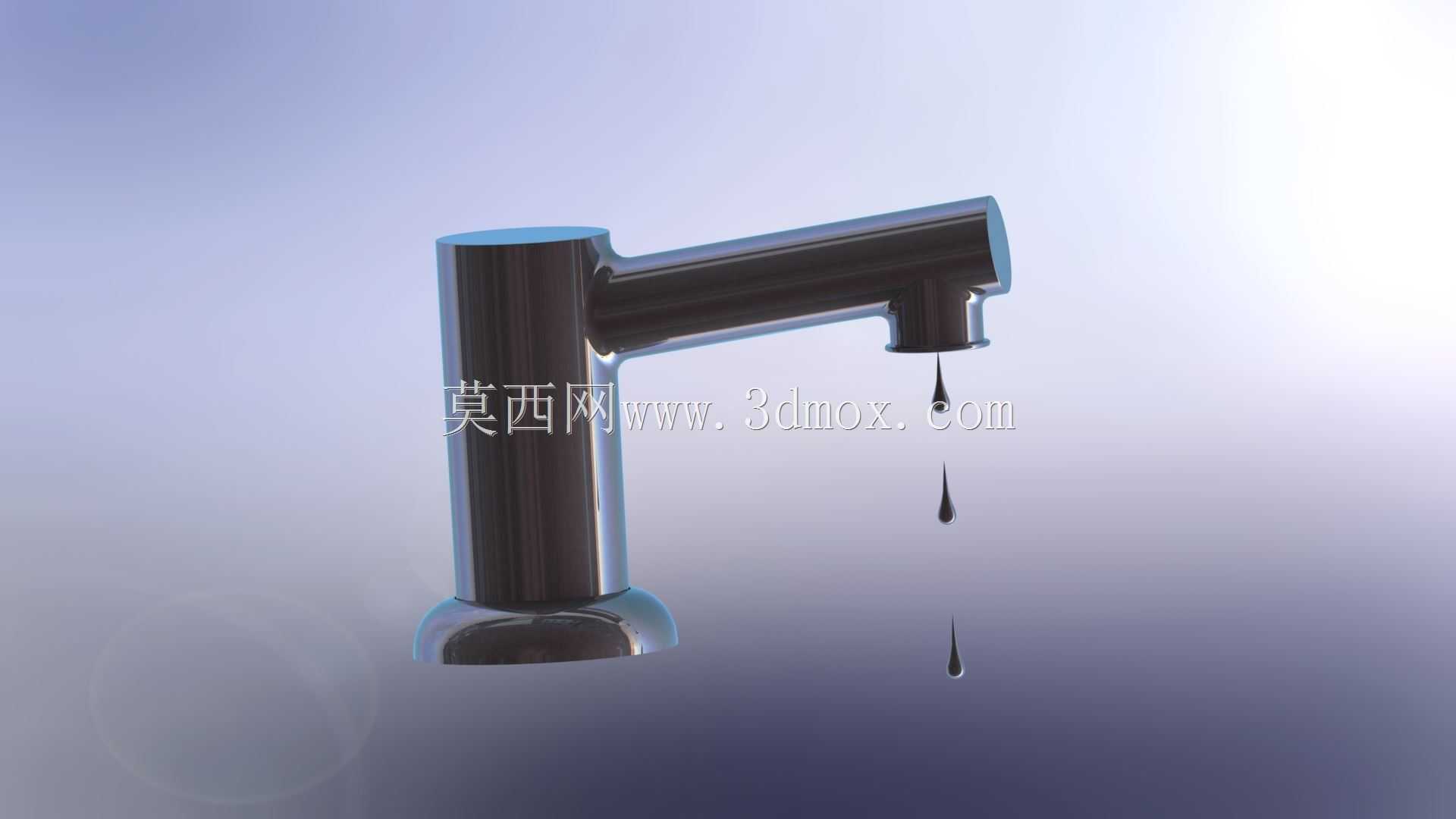

　　现场安装的尺寸校核环节，立柱下方台面以下的锁紧空间要预留至少80mm的高度，保证橡胶密封垫、金属压圈、锁紧螺母可以依次套入进水螺纹锁紧，台盆下方的角阀位置要和进水软管的长度匹配，常规400mm长度的编织软管可以覆盖大部分家用浴室柜的安装距离。横臂的伸出长度根据常规台盆宽度设定，出水嘴中心距离立柱安装中心的距离控制在120-150mm区间，刚好对准台盆中部的下水口，洗手时水流不会落在盆壁上。模型里还还原了出水状态的水滴形态，用来演示出水嘴的落点位置，在方案评审阶段可以直观验证水流轨迹是否会超出盆体承接范围。结构设计时还要考虑龙头长期承重的刚性，横向悬臂不能过长过薄，避免用户按压出水口或者长期使用后出现悬臂下垂变形，立柱和横管的衔接位置内部做加厚补强，在不破坏外表面简洁造型的前提下提升整体结构强度。整套建模把外表面曲面、内部流道、安装配件的装配位置全部整合，后续开模、压铸、机加工、抛光电镀的工序都可以直接基于三维数据做工艺校核，减少试模阶段的结构改动。
