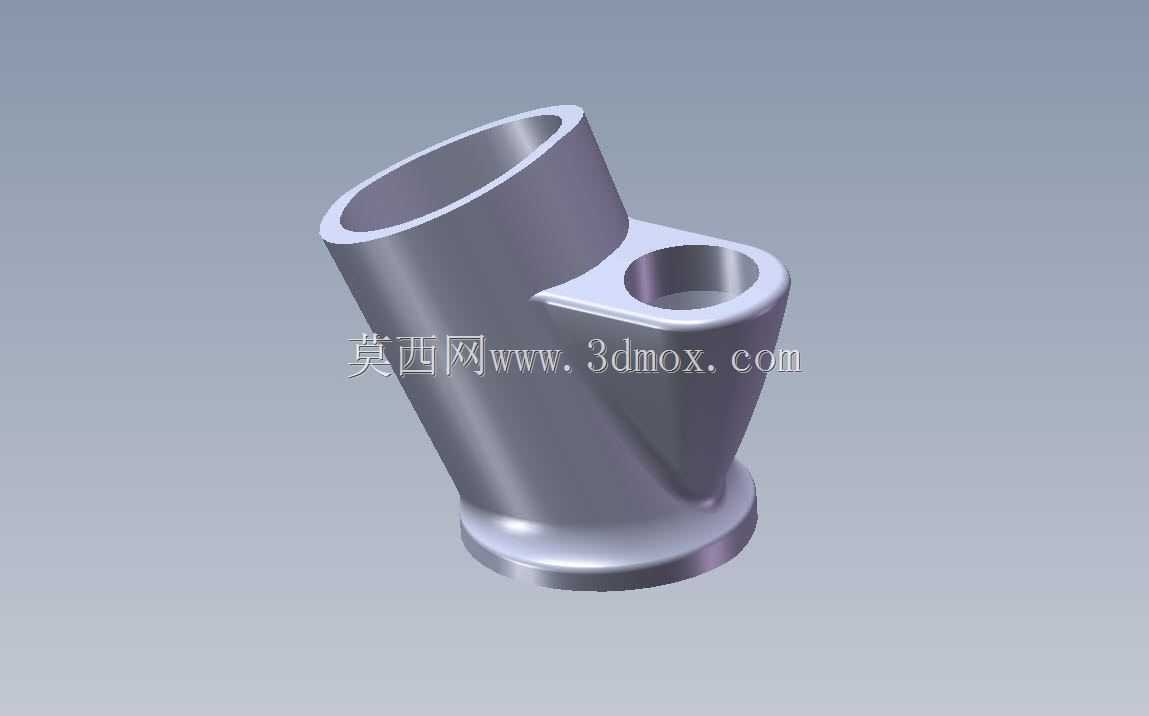

斜置双通厨房龙头主体铸造型腔结构

　　这套三维结构对应的是厨房冷热水混水龙头的核心本体铸坯件，属于厨卫管路系统里直接承接进水、混水与出水导向的承压载体，日常在家庭厨柜水槽、商用餐饮后厨备餐台、食堂清洗工位这类高频用水场景中承担基础通流功能。从结构布局来看，主体采用大倾角斜向主筒搭配侧置凸耳接口的构型，斜向主筒内部为贯通主流道，顶端开口用于装配出水弯管或者阀芯压合组件，底端带外翻环形法兰边，安装时该法兰边直接贴合水槽台面或者台盆安装孔的上表面，配合下方锁紧螺母完成整机固定，法兰的环形接触面预留了密封垫圈的压合余量，避免台面积水顺着安装缝隙渗入柜体内腔。侧置凸耳上加工出的竖向通孔为独立进水通路，实际量产中该孔会接入单路冷水管或者热水管，

　　斜筒内部预留的混水腔可以将两路进水在阀芯调控下完成混合，侧孔的孔位中心与主筒轴线保持固定偏心距，这个偏心尺寸是匹配标准厨卫进水软管接头间距设定的，安装时无需额外弯折软管就能对准墙装或者柜内的角阀接口，降低装配应力。设计阶段优先考虑铸造成型的工艺可行性，整个本体所有外壁转角都做了平滑圆弧过渡，没有尖锐直角结构，既可以避免锌合金或者黄铜压铸时熔体在型腔拐角处产生紊流卷气，也能消除后续机加工工序的应力集中点，主筒外壁的斜度同时兼顾了脱模斜度要求，开模时铸件可以顺利沿主筒轴线方向顶出，不会拉伤外壁加工面。底部法兰的厚度比筒壁加厚近一倍，这个位置是整个龙头安装后受力最复杂的区域，用户日常扳动阀芯、转动出水嘴的时候，

　　倾覆力矩会全部传递到法兰与台盆的接触面上，加厚法兰可以避免长期使用后出现本体变形、台面晃动的问题。侧置凸耳和主筒的衔接位置做了大面积的加强筋过渡，没有出现单薄的拼接接缝，该区域在接入进水软管后会持续承受管路内的水压波动，加强结构可以保证1MPa以上的静压测试下不会出现开裂渗漏。从安装边界来看，本体底端法兰的外径覆盖常规水槽安装孔的孔径范围，安装孔中心到墙面的预留距离只要满足侧置进水接头的软管弯折半径即可，斜向主筒的顶端开口朝向水槽盆腔中心，装配出水起泡器后出水水柱可以直接落入盆体中央，不会出现水花外溅的问题。建模过程中先构建主斜筒的回转基础特征，再叠加侧置凸耳的拉伸实体，合并实体后对所有相交棱边做圆角处理，最后抽壳形成内部流道，

　　流道内壁全程保持顺滑过渡，没有突兀的截面突变，既能降低水流经过时的局部阻力，也能避免长期使用后水垢在死角位置淤积。内部流道的通径尺寸匹配家用供水的常规流量要求，在正常市政水压下可以同时满足厨用洗涤的大流量取水需求，侧置进水孔的端面预留了机加工密封面的余量，后续攻丝或者压入接头后可以保证管路连接的密封性。整个本体外部没有多余的装饰凸起，后续表面处理可以直接做抛光镀铬或者喷塑处理，外露面的流线造型和厨柜现代风格适配，同时没有清洁死角，厨房沾染的油污可以直接用抹布擦拭干净。
