十升塑料包装桶吹塑成型模具结构

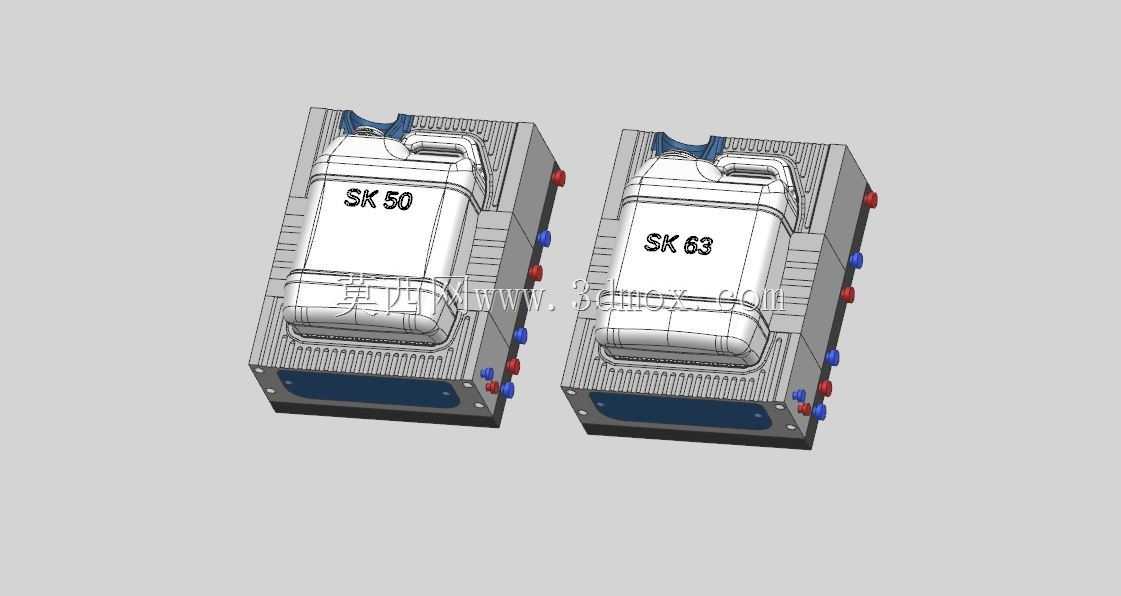

　　这套三维结构围绕十升空塑料包装桶的中空成型需求展开，画面中并列呈现两套对应不同桶身规格的模架，分别适配SK50与SK63两种容量相近但轮廓尺寸存在差异的壶型产品，属于典型的挤出吹塑成型工装。在日化、粮油、车用尿素、工业清洗剂等批量包装场景里，十升左右的手提塑料壶需求量很大，桶体既要满足堆码承压，又要兼顾提手握持、灌装封口和标签贴附，模具的分型、冷却和排气处理直接决定成型周期与成品外观质量。

　　从结构布置看，模具采用左右对开的哈夫式型腔，分型面沿桶身最大轮廓贯穿，合模后形成完整的中空腔体。桶体正面带有较大的平整贴标区域，模型在该位置保留了足够的模壁厚度，便于冷却回路贴近型腔表面，减少贴标面因冷却不均产生的缩痕或翘曲。桶口区域位于模具上部，对应吹针插入和型坯封口位置，局部设置了独立的夹料刃口，合模时能够切断多余料坯，并在瓶口形成致密的封合边，避免吹气时出现漏气、飞边过厚等问题。

　　桶身侧面的加强筋和底部凹槽并非单纯装饰，而是围绕塑料容器的承载与堆叠设计。十升液体满载后重量较大，桶壁在搬运和堆码过程中会承受侧向膨胀与竖向压力，因此型腔表面复刻了纵向筋条、底部承托环和转角过渡曲面。模具对应位置需要保证圆角连续，避免应力集中造成吹塑件局部变薄。底部的深色嵌块构成桶底成型区，既方便磨损后单独更换，也可通过嵌件材料与水路布置改善底部冷却效率；桶底是吹塑成型中料坯堆积较多的区域，冷却不足会延长定型时间，严重时还会出现底边变形。

　　模架外侧分布的红蓝接口代表冷却水路进出方向，管路沿型腔轮廓多点布置，重点覆盖桶身大面、提手根部、瓶口和底部。吹塑模具与注塑模具不同，型坯依靠压缩空气在闭合模腔内吹胀贴壁，热量主要通过模体传导带走，因此水路距离型腔的均匀性十分关键。若局部冷却滞后，开模后桶身容易回弹；若冷却过激，又可能造成表面光泽差异。设计时通常会将深腔、厚壁和夹坯区域作为水路优先保障部位，再根据产量要求调整串并联路径。

　　多组侧向限位与导向元件布置在模架侧边，用于保证两半模具反复开合的对中精度。桶体提手、瓶口和底部环筋对分型错位较敏感，哪怕很小的错模都会在成品外观上形成明显台阶，影响后续封口和自动贴标。导向结构除承担定位作用外，还要承受合模机构的冲击载荷，因此安装面、锁模块和耐磨板之间需要保留清晰的装配边界。三维模型中将这些元件独立表达，有利于工程人员检查开合行程中是否存在干涉，也便于在加工阶段拆分模腔、模架和标准件。

　　从安装边界看，该类模具需要匹配吹塑机的模板尺寸、锁模力和开合行程。模体外形应控制在设备拉杆间距以内，安装槽或压板位置要与设备模板对应；模具厚度需满足最小模厚要求，同时保证开模后桶体能够顺利取出。上部瓶口区域要预留吹针下降和型坯进给空间，下方则需考虑尾料排出或切除机构。对于多规格共线生产，两套模架在主视图中并列展示，也提示设计者可以通过统一安装接口、相近锁模高度和标准化水路接头，减少换模调整时间。

　　建模过程中，型腔曲面应围绕成品桶的外轮廓反向构建，并按塑料收缩和吹胀工艺预留修正量。提手内侧、桶肩过渡和底部深筋属于成型难点，需要在三维阶段检查拔模角度、分模线走向和排气间隙。分型面不能简单取平面，而应顺着桶身最大投影线变化，在瓶口、提手和底边处形成可靠夹料区。对于结构工程师而言，这类模型的价值不只在于外观展示，更在于把冷却、导向、嵌件、安装和取件空间统一放到设备工况中校核，从而为后续加工、装配和试模提供明确依据。
