卫生耐碱聚碳酸酯透明碗模结构设计

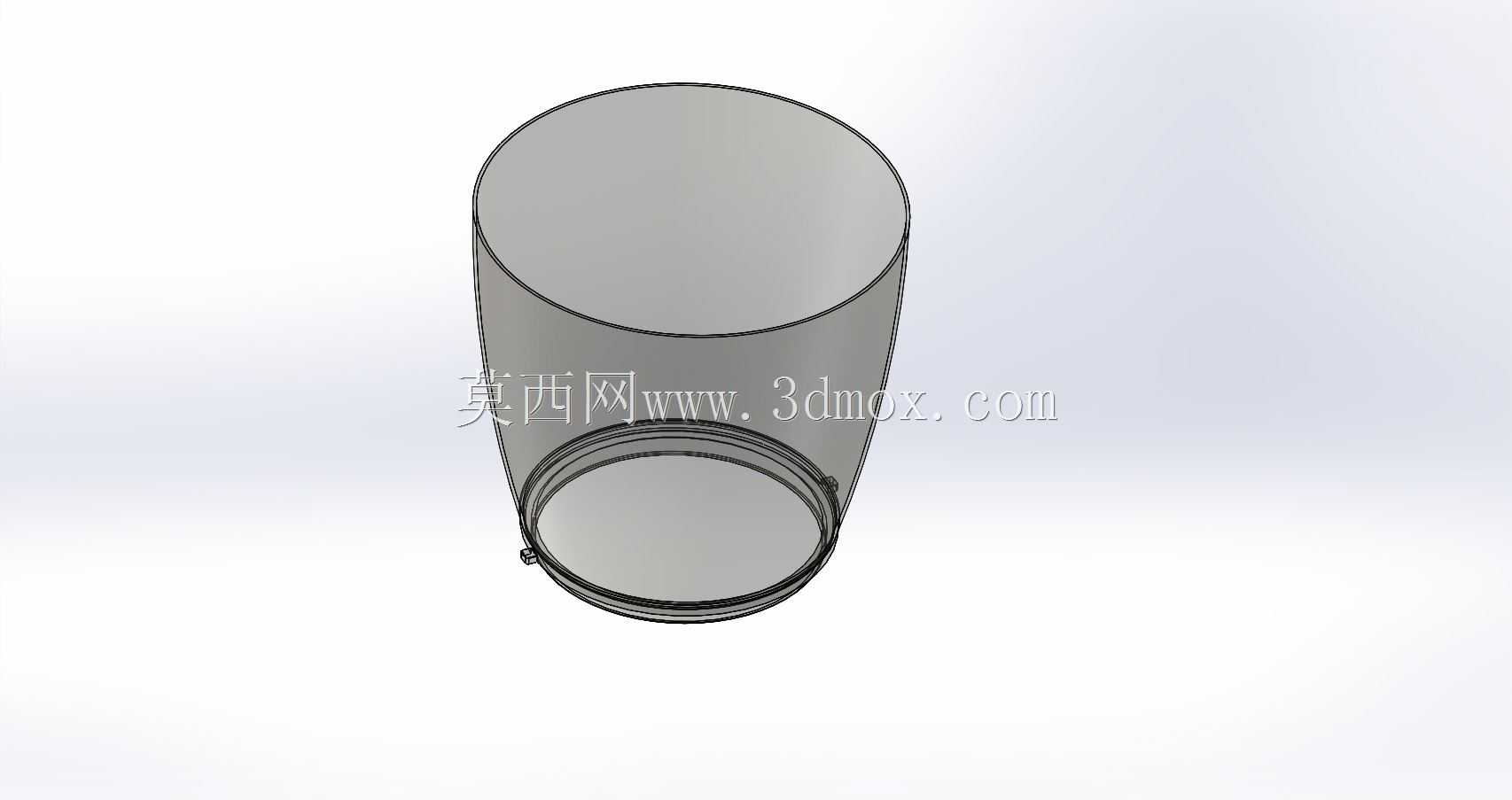

　　这套模型围绕透明聚碳酸酯碗形件的成型需求展开，核心对象是一只上口略大、底部收窄的薄壁容器及其对应的模具成型关系。制品侧壁呈连续锥面，壁厚沿高度方向保持均匀过渡，底部设置环形加强边，既控制脱模时的抱紧力，也避免透明件在冷却后出现局部缩痕。开口边缘做圆滑收边，底部小凸台用于摆放定位，整体没有复杂侧凹，适合采用圆周布置的型腔结构进行批量成型。

　　从应用场景看，这类制品面向卫生要求较高的餐饮、实验取样、洁净物料盛放等场合，材料选择聚碳酸酯，重点利用其抗冲击能力、透明可视性以及对碱性清洗环境的耐受表现。模具设计必须优先考虑透明件表面质量，成型面不能有明显拼接线、拉伤或雾状痕迹，因此型腔、型芯的抛光方向、脱模斜度和顶出位置都需要围绕外观面来安排。模型中碗体与底环的配合关系，也提示在实际设计时要关注底部内圈的排气与冷却，否则厚壁转折处容易形成应力集中，影响后续耐破性能。

　　设计思路上，不能只把它看成简单圆筒件。透明PC熔体流动性偏硬，充模时对浇口痕迹敏感，若采用侧浇口，残余浇口会破坏外壁观感；若采用点浇口或针阀式结构，则要把浇口设在底部非主视区域，并校核料流路径与熔接痕位置。侧壁锥度同时服务于两件事：一是开模后制品留在型芯侧，二是减小顶出过程中透明表面被擦花的概率。底部环形边在结构上提高了放置稳定性，在模具上则对应局部封胶与冷却回路布置，需要防止边缘缺胶或飞边。

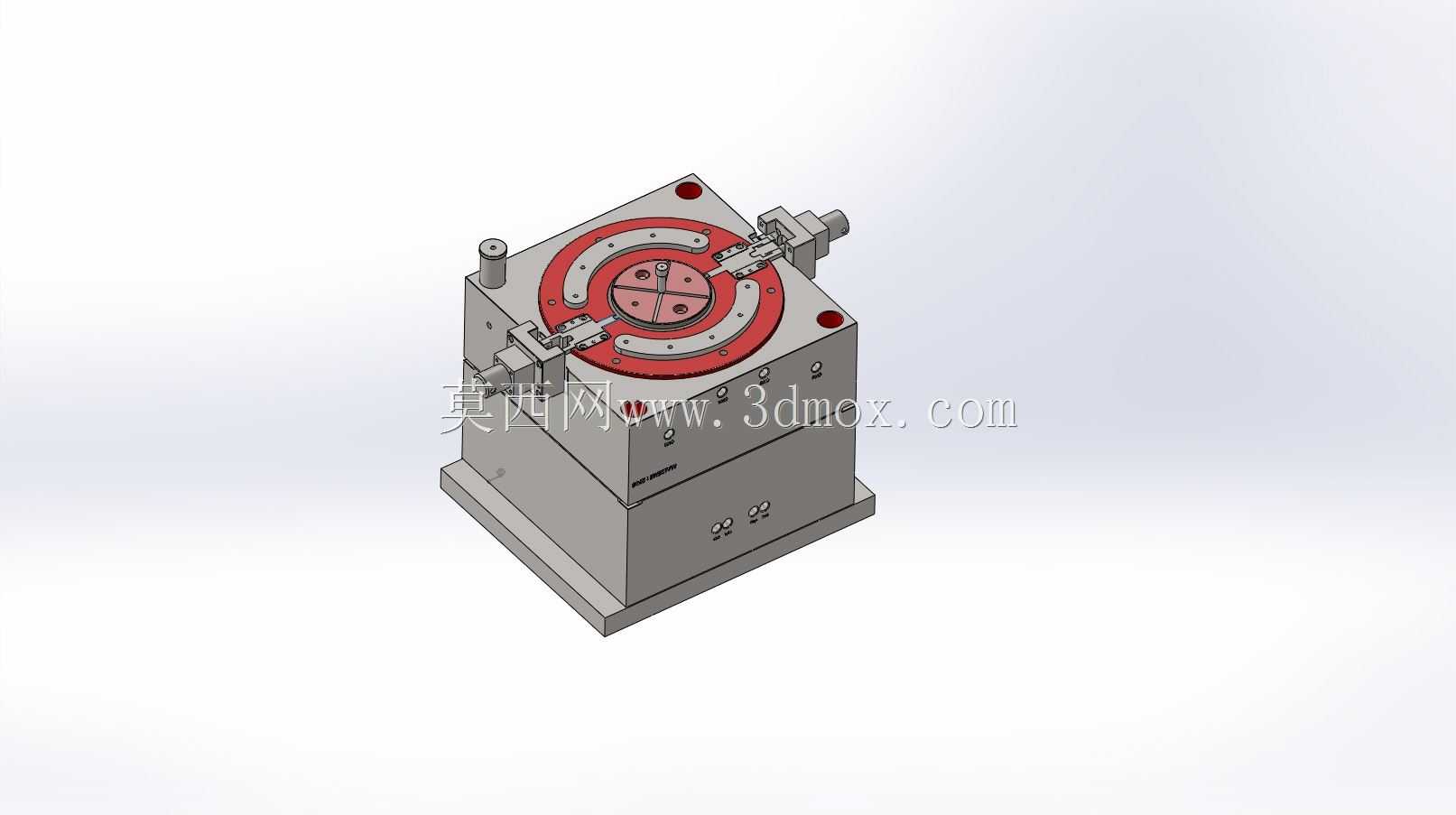

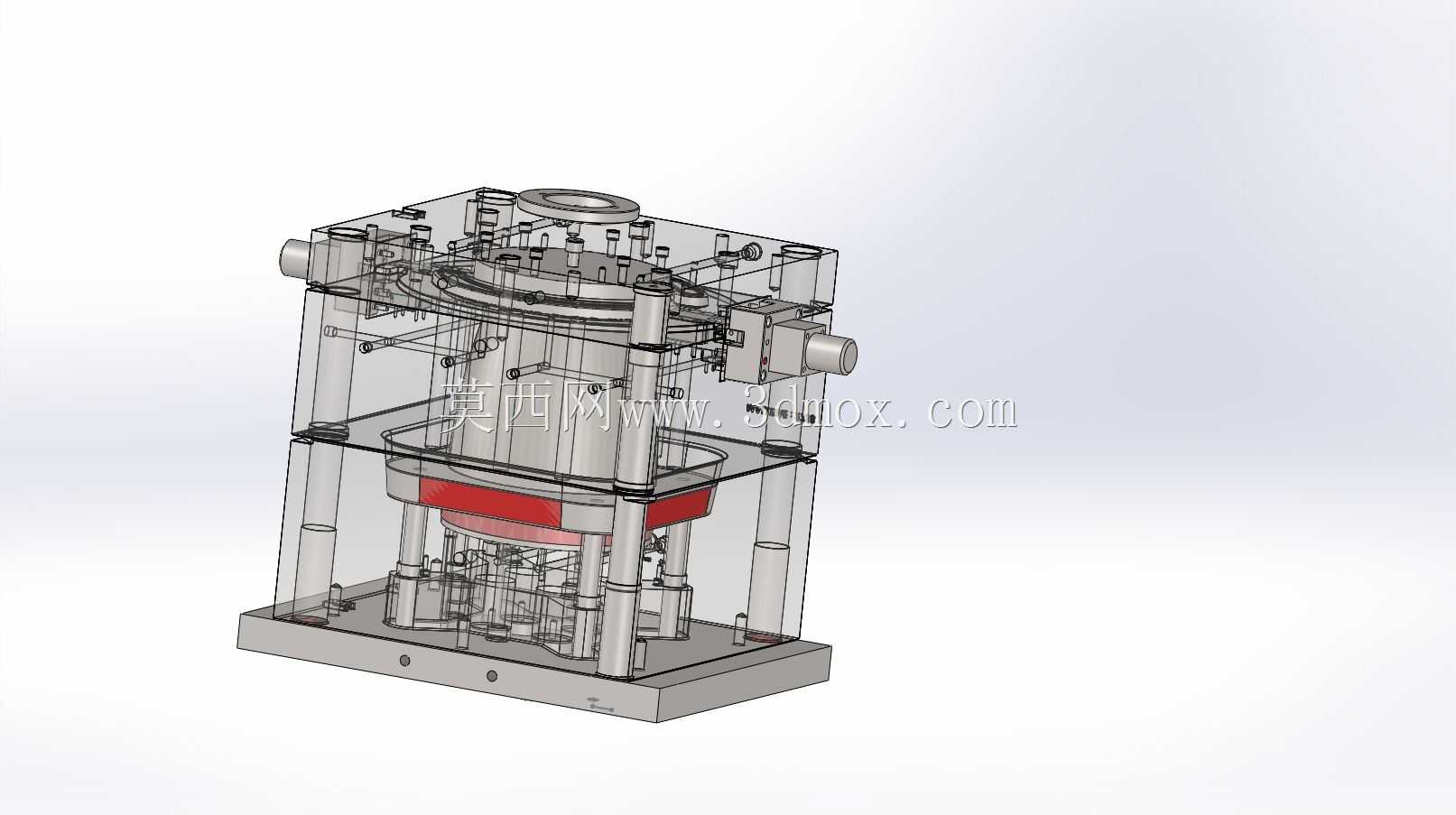

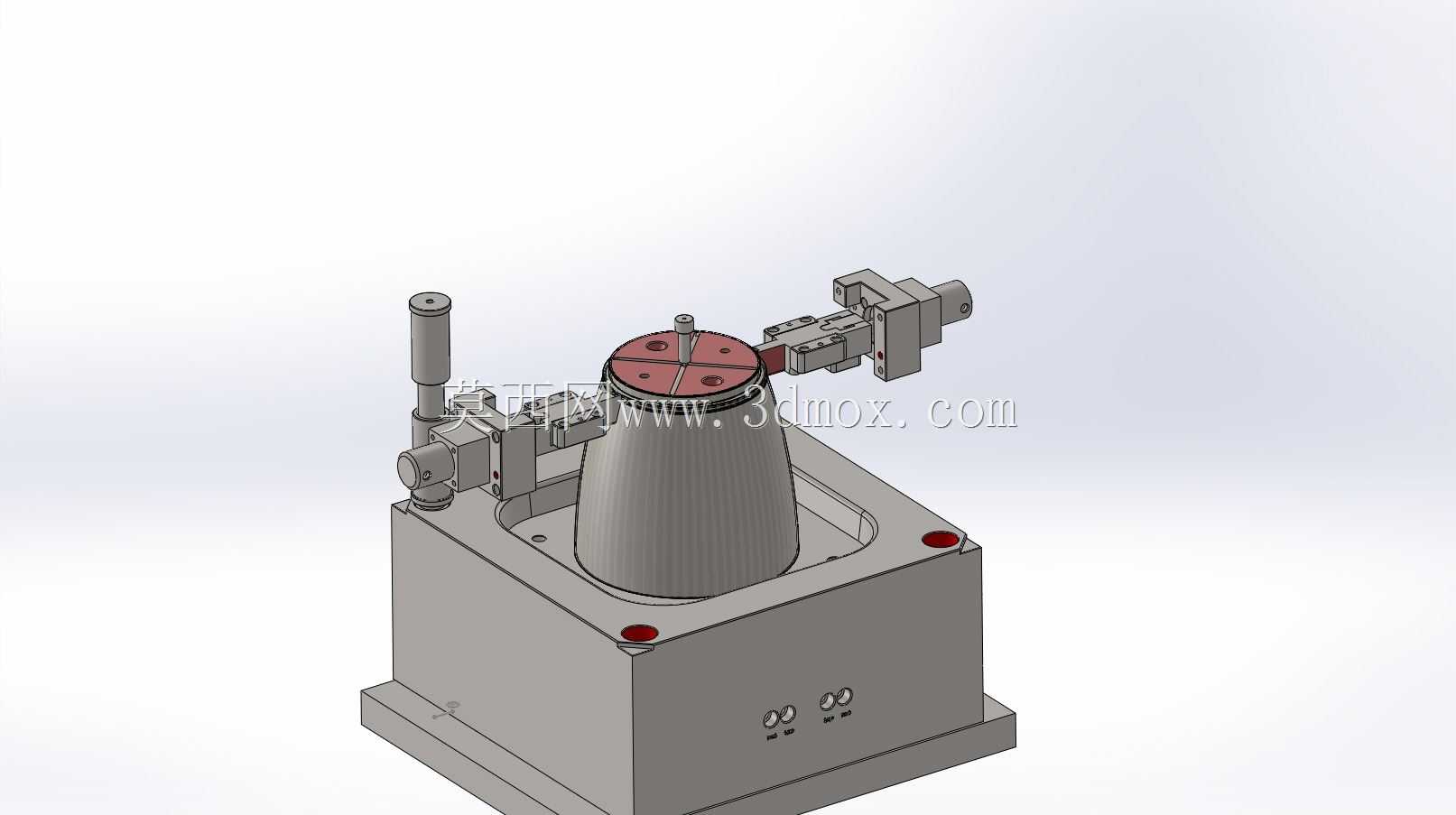

　　尺寸边界方面，模型呈现的是单件制品的几何关系，转入工程图时应明确最大外径、底部定位环直径、总高和名义壁厚，并据此反推型腔数量、模架规格以及开模行程。若采用一模多腔，制品中心距要给冷却水道、密封圈和顶杆留出空间；若采用自动化取件，还需核对吸盘面或夹爪避让区，避免机械手取出时碰伤开口边缘。安装边界上，型芯与型腔的配合段、定位圈、浇口套投影区域都应落在标准模架有效范围内，顶板行程只需满足制品脱离型芯即可，不必盲目放大。

　　对于结构设计人员，这类模型的价值在于把透明制品的外观约束、材料特性和模具动作放在同一空间里检查。通过观察壁厚变化、底部圆角和脱模方向，可以提前判断冷却不均、顶出白印和浇口缺陷等常见问题，从而在三维阶段完成更稳妥的模具结构细化。
