五角星形旋钮锁紧垫片

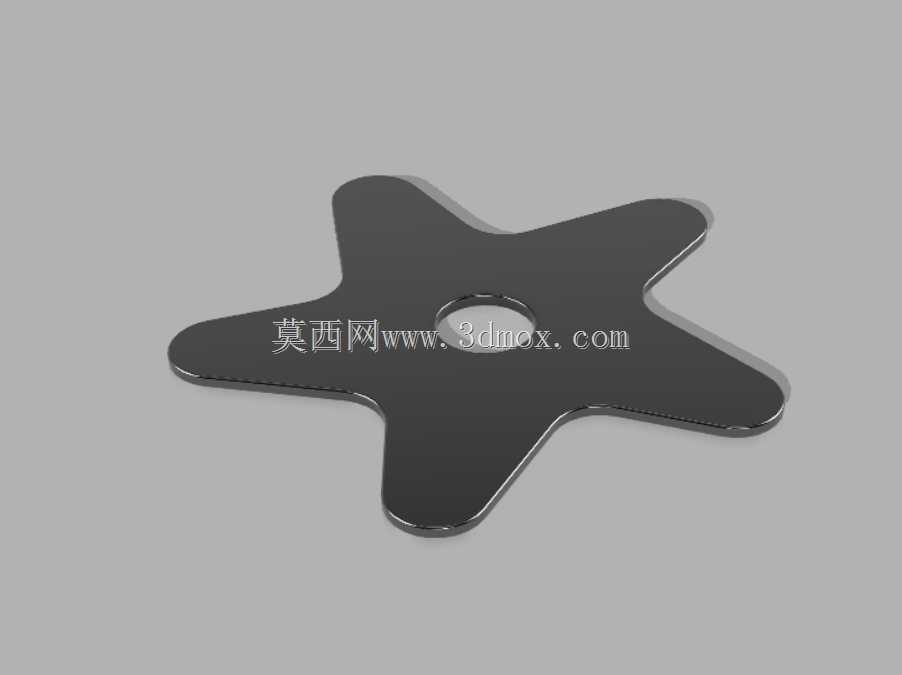

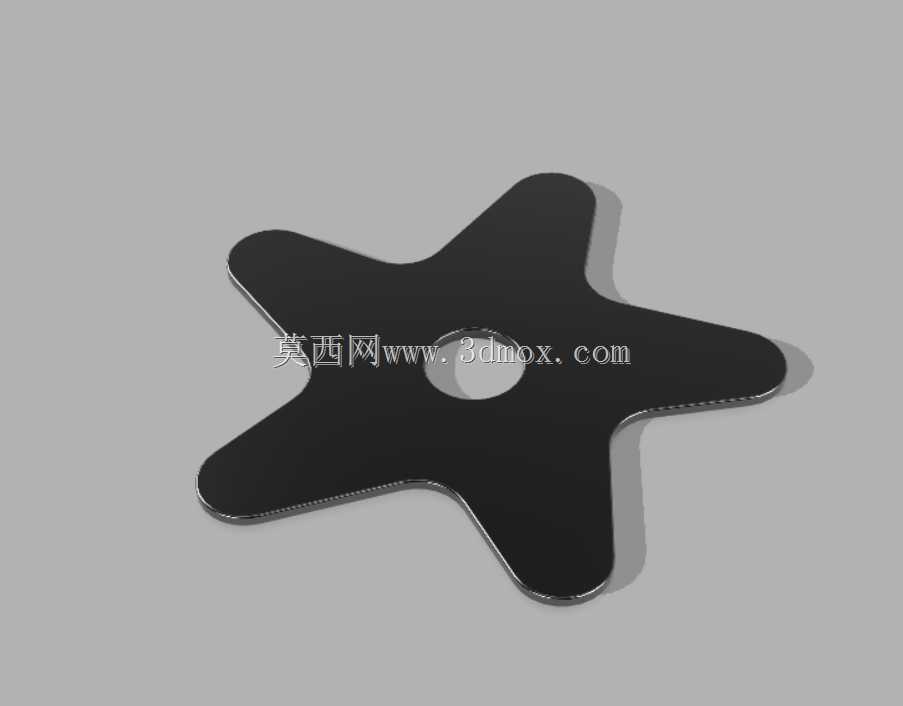

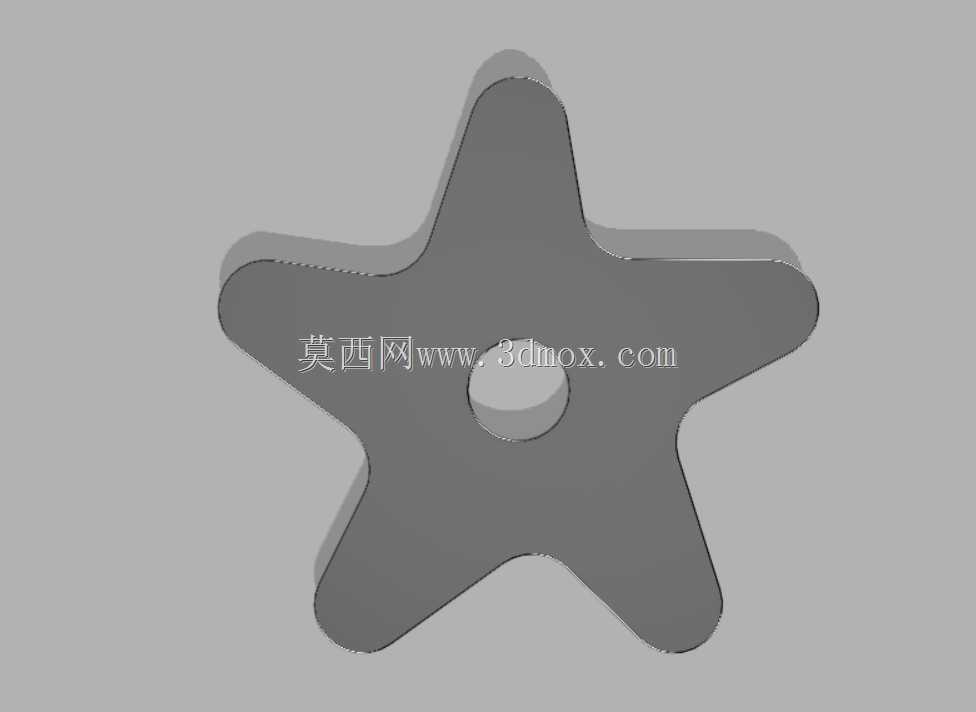

　　该零件为五角星形旋钮垫片，整体呈扁平薄片状，中心开设圆形安装孔，外缘沿周向均匀分布五个圆角凸耳，轮廓过渡处均采用圆弧处理，避免尖角应力集中。零件厚度均匀，表面平整，可作为旋钮、锁紧机构或手动调节装置中的接触垫片使用，依靠五个外伸翼片增加与手部或配合件的接触面积，提升旋拧时的摩擦力与受力稳定性。

　　从应用场景看，这类星形垫片常见于小型设备的手动调节部位，例如仪器面板的旋钮压紧、工装夹具的快速锁紧、通讯设备外壳的固定辅助，以及需要频繁手动松紧的轻载连接位置。中心孔用于穿过轴、螺钉或定位柱，五个凸耳既可以作为施力部位，也能够在旋转时与相邻卡槽、止动面配合，起到限位或防松作用。与普通圆形垫片相比，星形外缘在不显著增加整体直径的情况下延长了力臂，手动操作时更容易施加扭矩，同时外形辨识度高，便于装配人员快速识别调节方向。

　　设计上重点考虑了薄板件的加工与受力合理性。外轮廓各尖角均改为圆角，能够降低冲压或激光切割过程中的边缘缺陷，也减少使用过程中划伤操作人员的风险。中心孔与外圆保持较高同轴度，可保证旋转时受力均匀，避免局部偏磨。五个翼片对称分布，使零件在任意约72度转角下都具有相近的握持和支撑效果，适合需要多档位调节或快速对位的机构。

　　安装边界方面，需重点控制零件外径、中心孔直径、厚度以及翼片端部到中心的距离。外径决定手动操作空间和相邻零件避让范围；中心孔与配合轴或螺钉之间应保留合理间隙，便于装配并补偿少量位置偏差；厚度则影响垫片强度、弹性变形量以及装配后的轴向高度。若用于频繁旋拧的场合，应校核翼片根部的弯曲强度，避免在手动锁紧时发生永久变形；若与塑料旋钮或薄壁壳体配合，还需注意接触面压强，防止压痕或局部开裂。

　　建模时应先建立中心基准，按五等分绘制星形轮廓，再统一倒圆，最后通过拉伸形成薄板实体。中心孔位置需与装配基准保持一致，外缘圆角半径应兼顾工艺性与外形尺寸。该结构虽然简单，但对轮廓对称性、孔位精度和边缘质量有一定要求，适合作为轻载调节、手动锁紧和定位辅助类五金件使用。
