山地坡地并网太阳能光伏电站阵列

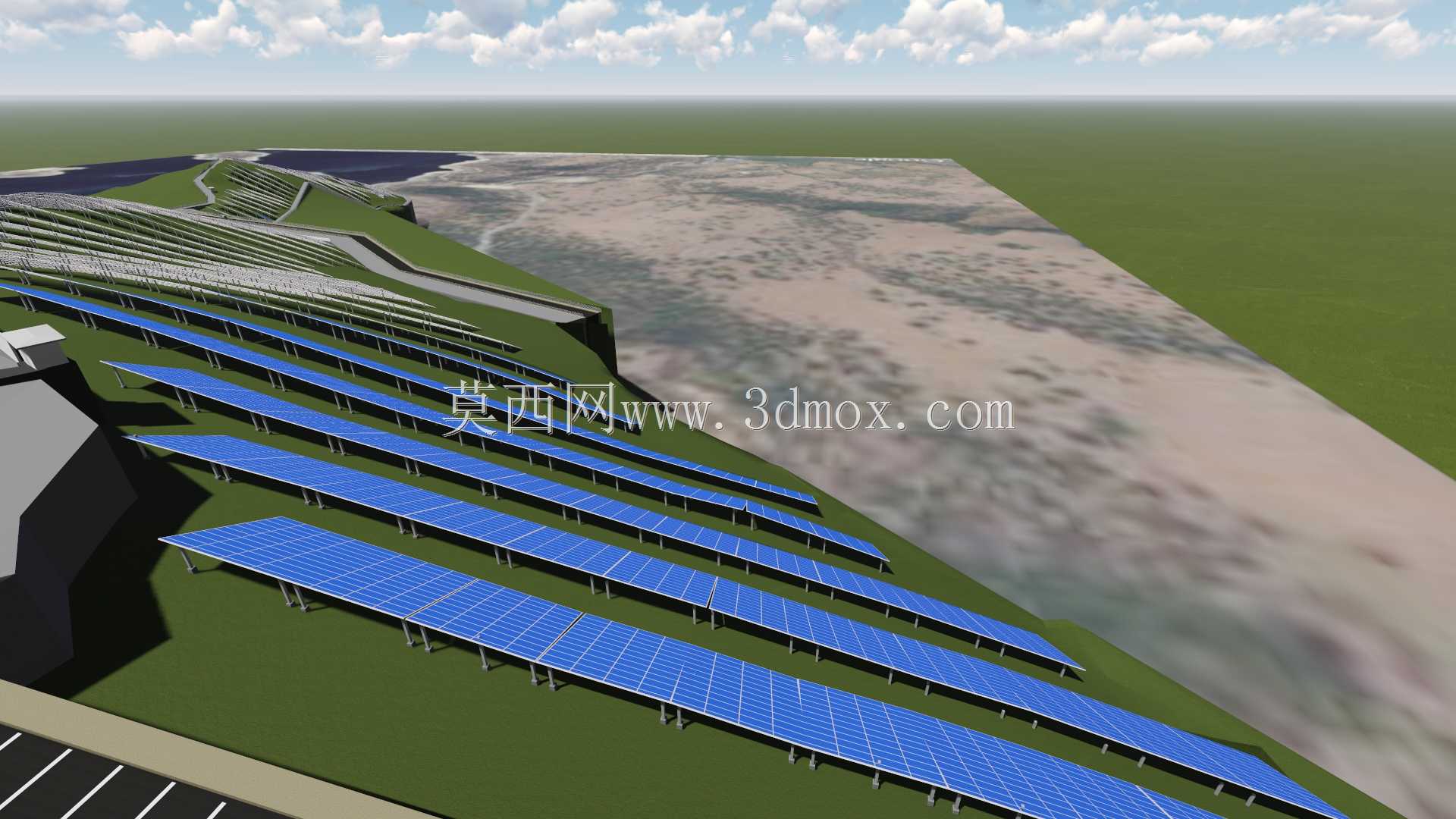

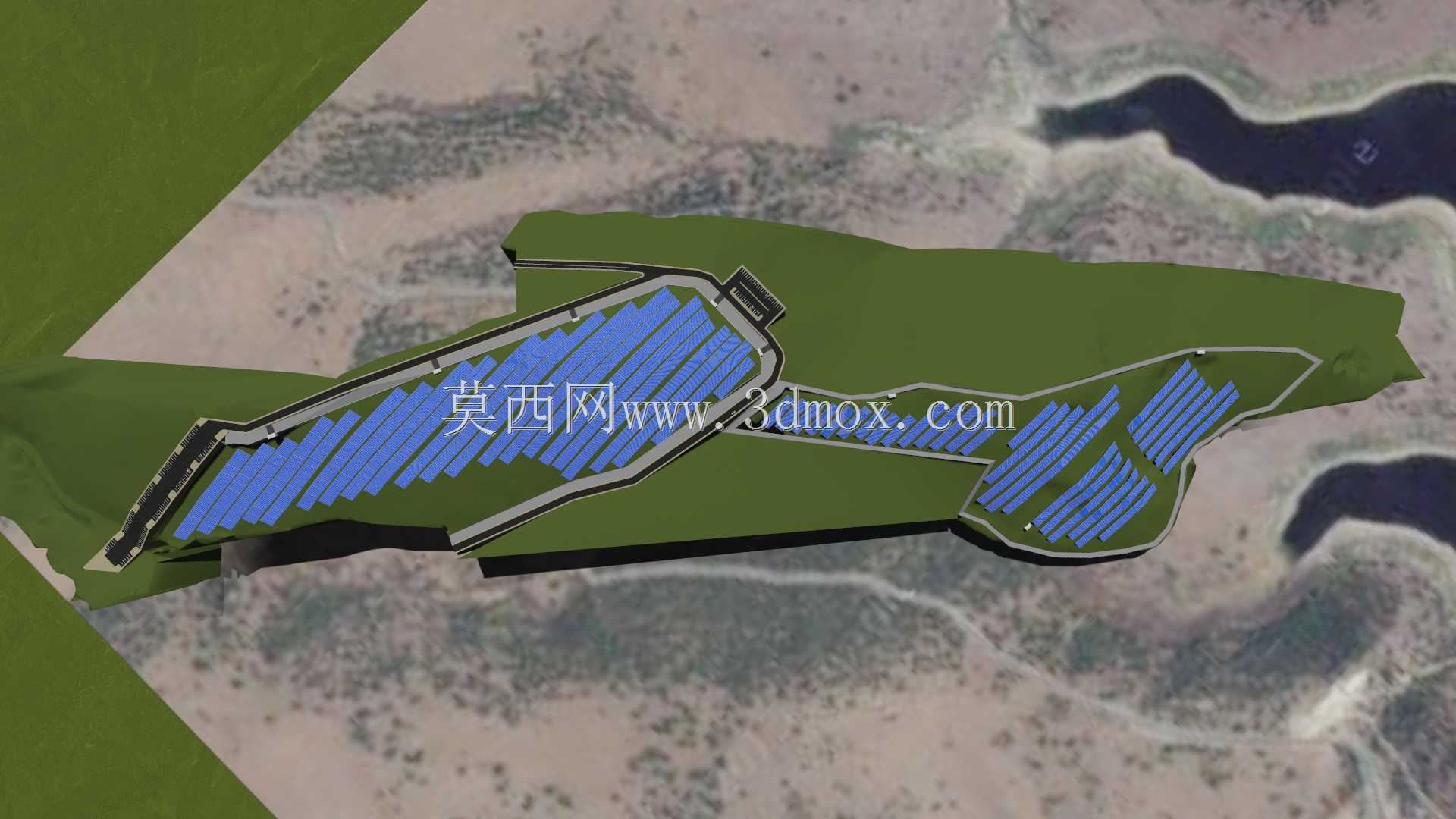

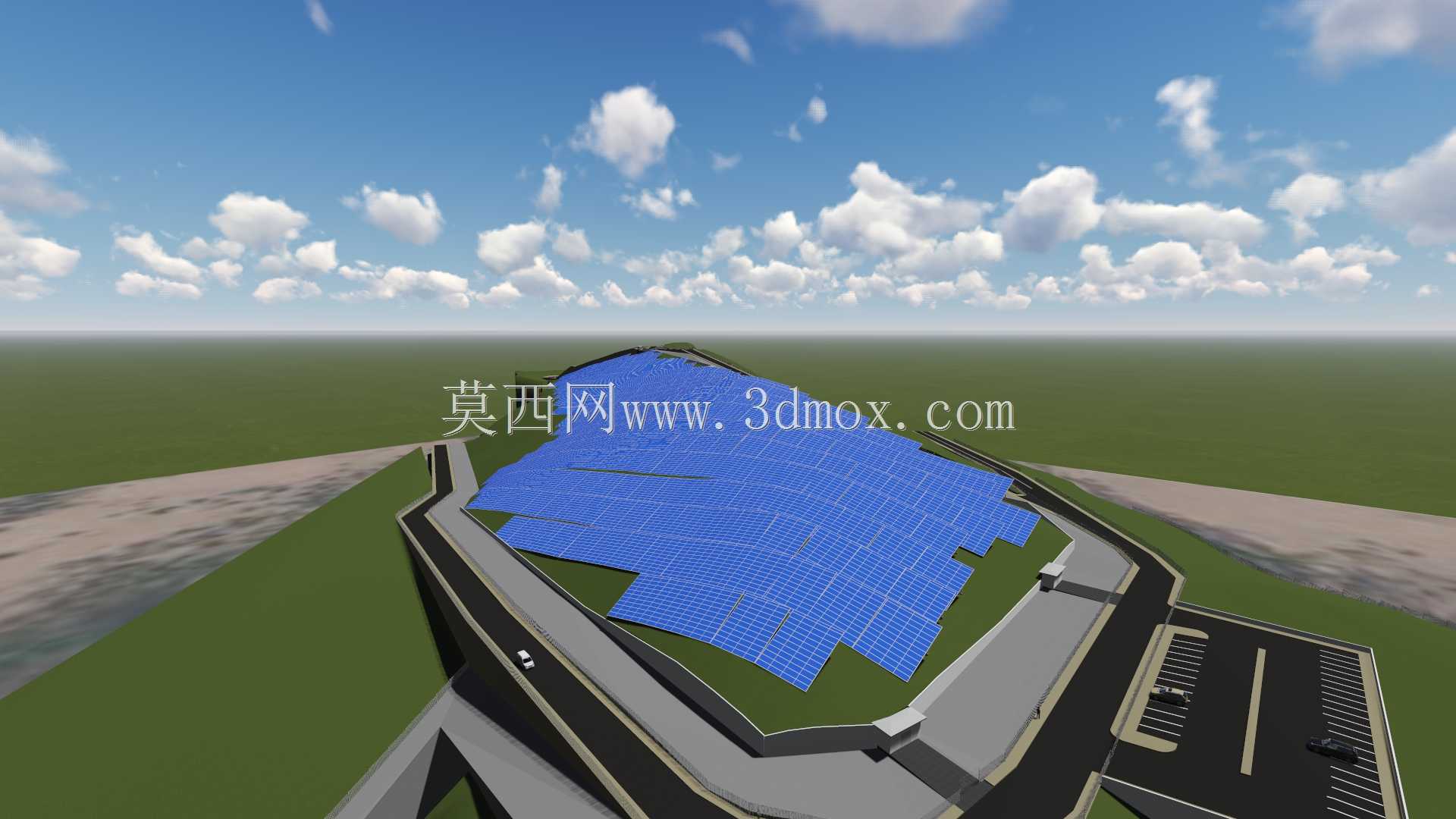

　　这套光伏电站阵列模型面向丘陵、缓坡及开阔荒地等非平整用地场景，重点还原了多排光伏组件沿地形连续布置的工程状态。与完全平铺在理想平面上的演示模型不同，阵列中的支架高度、立柱落点和组件倾角会随地面起伏进行调整，能够直观呈现山地光伏项目在土方平衡、支架适配和检修通道规划上的处理方式。模型中组件呈矩阵式排布，前排与后排之间预留了通行与维护空间，侧面道路可满足巡检人员及小型运维车辆通行需求，整体边界清晰，适合用于场区总平校验、阴影遮挡分析和前期方案汇报。

　　从设备用途看，该阵列属于太阳能光伏发电系统的核心能量采集单元。蓝色光伏板负责将太阳辐射转化为直流电能，多组组件通过串并联形成发电支路，再汇入后续逆变、升压及并网设施。模型虽然以场区外观表达为主，但其排距、倾角和朝向关系直接关系到全年发电量。组件采用统一的矩形板片结构，表面分格线对应电池片排布区域，边框与支撑结构分离建模，便于在深化设计阶段替换为具体厂家组件尺寸，并重新校核支架开孔位置与压块固定点。

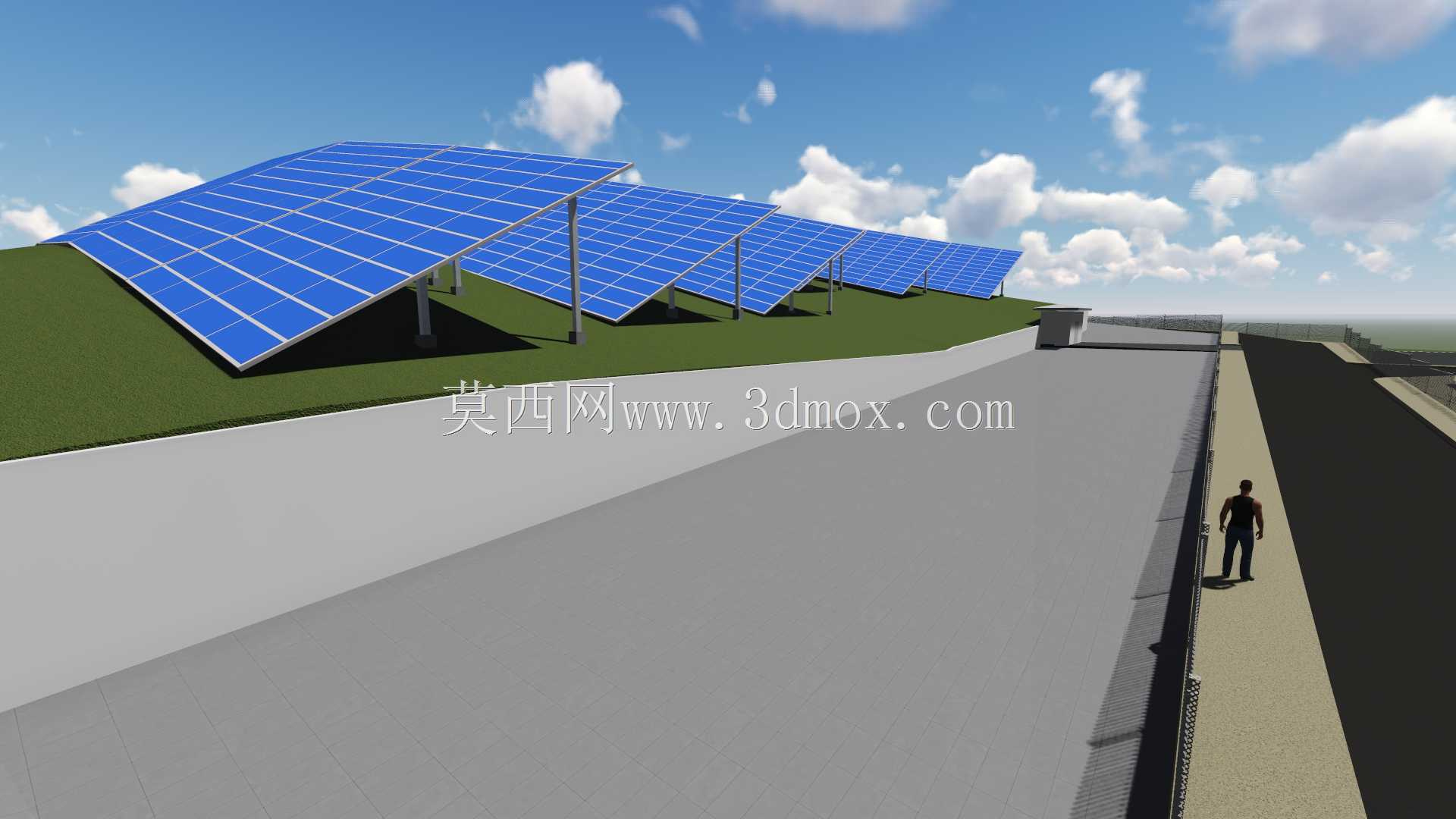

　　设计思路上，模型优先保证阵列与地形的协同关系。支架采用前后立柱加斜梁的形式，组件以固定倾角安装，结构简洁，适合大规模复制铺设。坡地条件下，立柱长度并非统一值，而是根据每个落点的地面标高进行差异化设定，这样既能减少场地开挖，也能让组件上表面保持相对一致的朝向与倾角。阵列边缘设置了硬化道路和围栏边界，人物比例模型可用于校核检修净空、通道宽度和设备尺度感。对于结构设计人员而言，这类模型的价值不在于单个零件的精细度，而在于快速表达场区布局、设备占地、地形适应关系以及施工安装边界。

　　在安装边界方面，光伏阵列需要同时考虑组件尺寸、阵列间距、检修通道和地形坡度。前排组件过低会影响植被恢复与排水，过高则增加支架用钢量；阵列间距过小会在低太阳高度角时形成前后遮挡，过大则浪费土地资源。模型通过连续多排布置，将这些约束集中体现出来，可作为支架选型、基础定位和场区道路设计的三维参考。后续若进入施工图阶段，还可在此基础上补充基础形式、电缆桥架、汇流箱位置、接地网走向及检修平台等细节，使外观方案模型进一步转化为可指导施工的数字化场站模型。
