槽式抛物面聚光太阳能集热发电装置

　　该装置为槽式抛物面聚光太阳能热发电系统的核心集热单元，在西北荒漠、戈壁等高辐照区域的集中式光热电站中应用广泛，也可适配工业园区分布式供能场景，为工业生产提供中高温热源或驱动汽轮机组发电。区别于常规平板光伏的光电直接转换，这套聚光装置通过曲面反射镜将平行太阳光聚焦到位于焦线位置的集热管上，加热管内的导热介质，后续可通过换热系统产生高压蒸汽驱动汽轮发电机组，相比光伏发电具备更长时间的储热调节能力，可实现夜间或阴雨天的稳定电力输出，适配电网调峰需求。

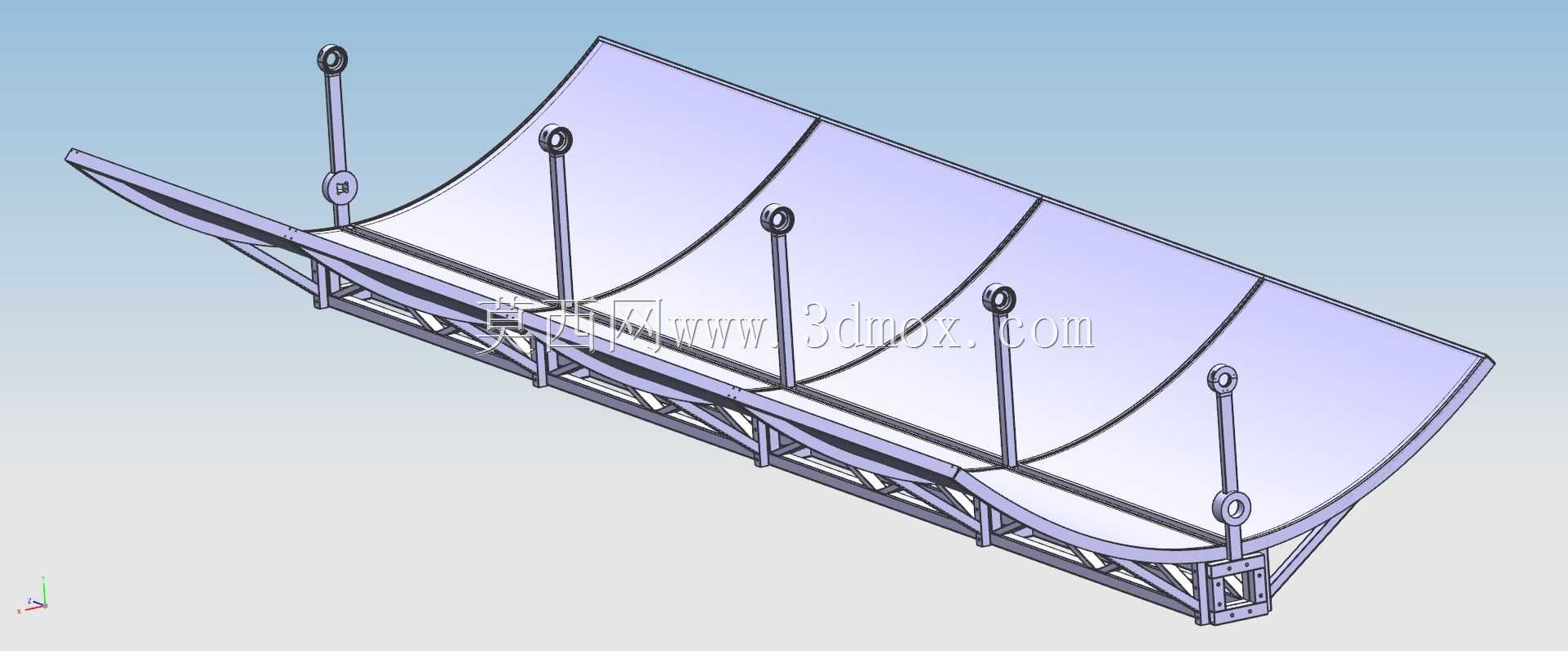

　　从结构设计逻辑来看，整个装置的支撑框架采用桁架式焊接结构，主受力梁沿抛物面母线方向布置，横向通过肋板连接形成整体承载骨架，反射镜采用分段式拼接安装，每片反射镜通过背部的可调支撑点固定在桁架上，安装时可通过调整支撑点的伸出长度校准镜面曲率，确保反射光线精准汇聚到焦线位置，降低安装过程中的形位公差对聚光效率的影响。沿集热管布置的竖向支撑柱顶部设置有集热管固定卡座，卡座内预留有集热管的热膨胀伸缩间隙，避免装置运行过程中集热管因高温热胀冷缩产生附加应力，造成管路变形或焊缝开裂。

　　装置的整体外形沿抛物面对称轴方向呈长槽型结构，单组单元的长度可根据场地条件进行模块化拼接，抛物面的开口宽度根据设计聚光比确定，焦线位置距离反射面最低点的高度经过光学仿真优化，确保全年不同太阳高度角下的光线都能有效汇聚到集热管上。安装时整个装置通过底部的连接法兰固定在回转驱动支架上，可配合太阳跟踪系统沿东西方向俯仰转动，实时对准太阳方位，最大化提升全天的聚光效率，安装基础需要预留足够的抗风承载能力，适配野外场站的大风极端工况。

　　反射镜采用高反射率的曲面钢化玻璃材质，背部镀有高反射银层，表面做了耐候硬化处理，可长期抵御户外风沙、紫外线的侵蚀，降低长期使用过程中的反射率衰减。桁架主体采用型钢焊接成型，表面做热镀锌防腐处理，适配户外长期使用的防腐要求，所有连接节点均采用标准紧固件连接，方便现场模块化组装与后期维护更换。集热管采用真空夹层结构，内层为不锈钢吸热管，外覆选择性吸收涂层，外层为透明玻璃管，夹层抽真空降低对流散热损失，两端通过金属波纹管与支撑框架连接，吸收热变形量。

　　在实际场站布置中，多组该聚光单元可沿南北方向成排布置，排与排之间预留足够的间距，避免冬季低太阳高度角时前后排产生阴影遮挡，影响整体发电效率。装置的跟踪驱动系统可根据天文算法计算实时太阳位置，驱动回转机构调整镜面角度，相比固定安装的太阳能利用装置，聚光效率可提升40%以上。在分布式供能场景中，该装置也可单独布置，为食品加工、印染等需要中温热源的工业场景提供热力供应，减少化石能源消耗。

　　设计过程中需要重点考虑结构的风载变形量，若镜面在强风下产生过大的形变，会导致反射光线偏移焦线，大幅降低聚光效率，因此桁架结构的截面参数经过有限元仿真优化，在保证整体刚度的前提下尽可能降低结构自重，减少驱动系统的负载与基础的承载压力。反射镜的拼接间隙控制在合理范围内，既预留热膨胀空间，也尽可能减少间隙造成的光线损失。集热管的支撑卡座采用低导热系数的隔热材料制作，减少通过支撑结构传导的热量损失，提升整体光热转换效率。
