立式单门C节电气柜结构设计方案

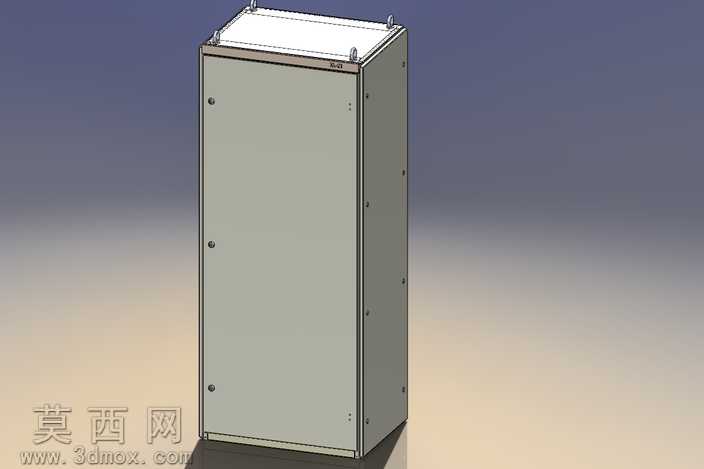

本作品为立式单门C节电气柜三维建模作品，整体尺寸规格为2000×840×630，采用SolidWorks软件完成全参数化建模，建模过程严格遵循电气柜体钣金加工工艺规范，对柜体各组成部件进行了独立的特征建模与装配约束，完整还原了工业电气柜的真实结构与装配逻辑。建模阶段首先搭建柜体整体框架，以侧封板、顶板、底板、后背板作为柜体主体承载结构，各钣金件均设置了符合加工要求的折弯系数、板材厚度参数，预留了标准的拼接搭接余量，同时在柜体侧封板、后背板对应位置设计了标准的安装孔位、拼接螺孔，满足柜体组装时的螺栓连接需求，所有孔位均按照通用电气安装规范排布，适配常规电气元件的安装尺寸要求。柜门部分采用单开门结构设计，在柜门侧边设置了三处锁止点位，搭配对应的铰链安装结构，保证柜门闭合后的密封性与结构稳定性，柜门与柜体框架的配合处预留了均匀的装配间隙，可适配后期加装密封胶条的需求，满足电气柜的防护等级要求。柜体顶部设计了独立的顶板结构，预留了吊装连接点位，方便柜体的现场搬运与安装就位，底部预留了进出线的安装空间，可搭配对应的封板或格兰头完成线缆布设。材质与渲染表现上，柜体主体采用工业常用的浅灰哑光钣金材质，还原冷轧钢板经静电喷塑后的真实质感，金属连接件采用镀锌钢材质表现，渲染阶段采用柔和的工业产品布光方案，清晰呈现柜体的轮廓结构、钣金折边细节与各部件的装配关系，无过度夸张的光影效果，保证模型展示的真实性与参考价值。设计过程中充分考虑电气柜的实际使用需求，整体结构规整，内部预留充足的电气元件安装空间，柜体板材厚度、结构强度均满足常规低压电气柜的使用要求，各部件拆分逻辑符合钣金加工、柜体组装的生产流程，可直接用于生产参考、装配演示或电气布局方案的载体使用，模型装配关系完整，无干涉错位问题，各特征参数可编辑调整，方便根据实际使用需求修改尺寸规格或调整局部结构。
