壁挂式19英寸参数化金属网络机柜

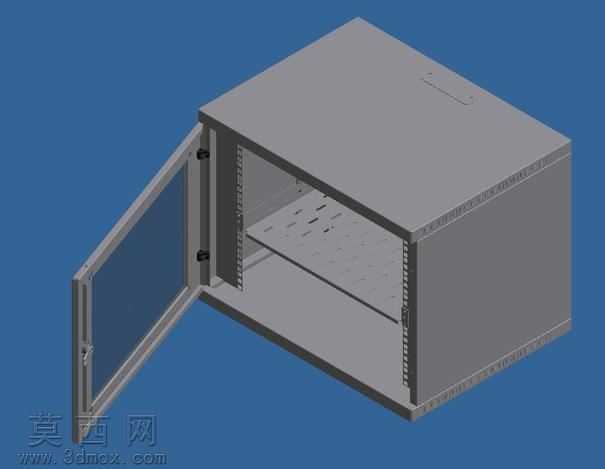

本作品为壁挂式19英寸标准机架的参数化三维模型，整体采用钣金结构设计，建模过程依托参数化驱动逻辑完成，可在对应装配文件中直接调整机架的宽度、高度、深度以及金属板材厚度等核心参数，无需重新绘制基础特征即可快速生成不同规格的同系列机架产品，大幅提升同品类产品的设计迭代效率。模型完整还原了壁挂式机架的全部结构细节：主体采用封闭式金属箱体结构，正面配置带透明视窗的可开合门板，门板通过侧边的铰链结构与箱体主体连接，开合角度可满足日常设备安装、线路调试的操作需求，门板侧边配套锁止结构，可实现设备的安全封闭管理。箱体内部两侧设置标准19英寸设备安装立柱，立柱上预留连续的安装调节孔位，可根据安装设备的实际尺寸灵活调整层板的固定高度，适配不同规格的网络设备、通讯设备的安装需求；内部配套可拆卸式设备承载层板，层板表面预留通风散热孔位，可保障安装设备运行过程中的空气流通，避免热量堆积影响设备运行稳定性。箱体背部设置壁挂安装固定结构，可直接将机架稳固固定于墙面，节省地面安装空间，适合小型机房、办公区域、楼道等空间有限的场景使用。建模过程中对钣金件的折弯系数、板材拼接缝隙、铰链装配间隙、锁具安装位等细节均做了精准还原，金属材质的渲染效果还原了冷轧钢板经静电喷涂后的哑光磨砂质感，透明视窗部分采用半透明玻璃材质模拟，铰链、锁具等五金配件的金属光泽质感也做了对应调整，整体渲染效果真实直观，可直接用于产品方案展示、安装说明演示、生产前的结构校验等场景。参数化的设计逻辑让该模型具备极强的拓展性，设计人员可根据实际项目的安装需求、设备承载需求快速调整参数生成对应规格的模型，无需从零开始建模，有效缩短同类产品的设计周期，同时模型的结构设计充分考虑了钣金加工的工艺可行性，所有折弯边、安装孔位均符合常规钣金加工的工艺要求，可直接导出工程图纸用于生产下料。
