活塞连杆传动铰接支座结构设计

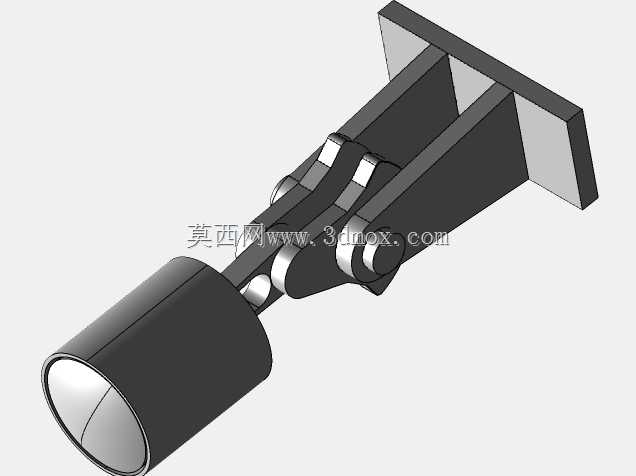

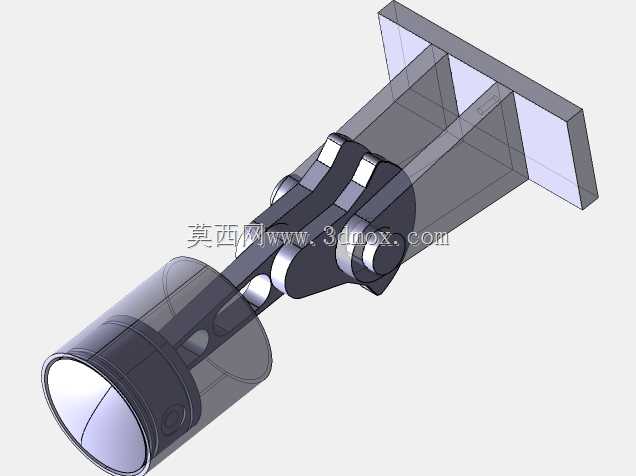

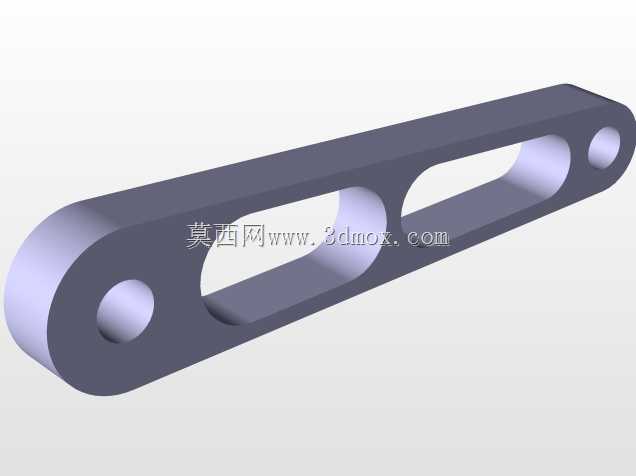

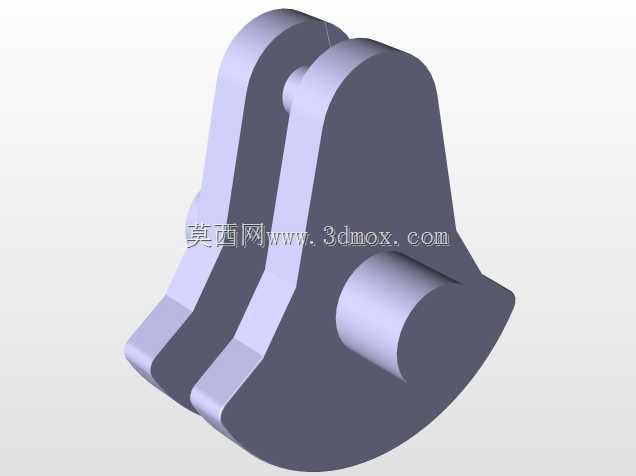

　　这套铰接支座构件常见于活塞连杆式往复传动机构中，承担连杆与固定机架之间的回转连接任务，在曲柄滑块、气动执行机构、小型压力装置以及教学演示用机械原理平台里都能看到同类结构的身影。构件一端为带安装孔的平板贴合面，用于通过紧固件将整个传动副锁定在机架基准面上；另一端延伸出双耳式铰接座，座体上加工同轴贯通圆孔，用来穿入销轴与连杆小头形成转动副。

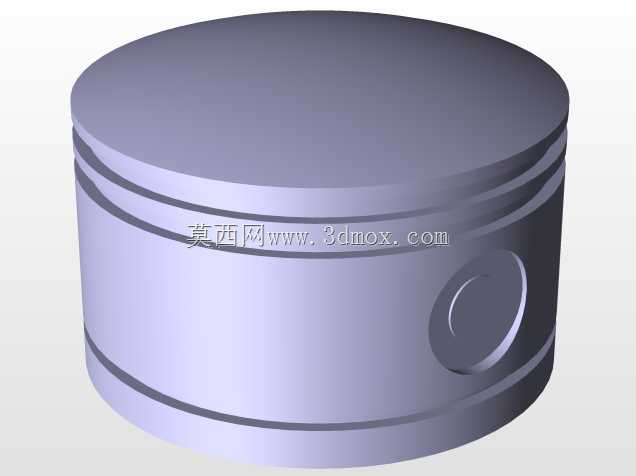

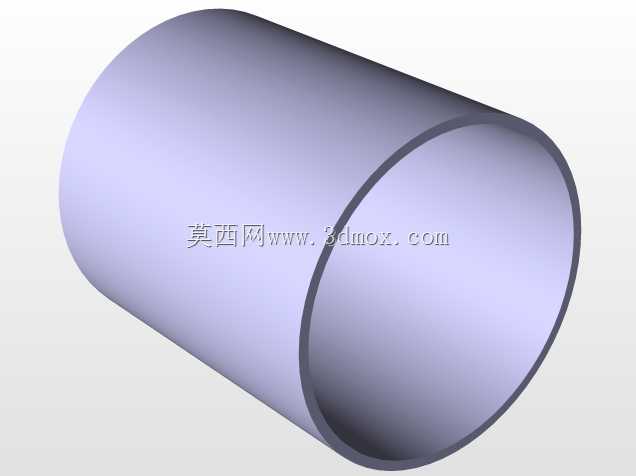

　　从受力路径看，活塞往复运动经连杆传递后，推力与拉力最终汇聚到铰接孔周边，因此双耳侧壁需要保留足够厚度以承受销轴传来的交变载荷，孔口处做了加厚凸缘处理，避免长期摆动后出现孔壁椭圆化或边缘压溃。平板与耳座之间采用大圆角过渡，把应力集中从直角交接处分散到连续曲面上，这在反复启停、换向频繁的工况下尤为关键。平板正面预留的小孔可作为定位销孔或油孔使用：作定位时，它与机架上的销孔配合，限制支座在紧固面内的滑移；作润滑通道时，可向铰接区域引导微量润滑油，降低销轴与衬套间的磨损。

　　建模时先以安装平板底面为装配基准拉伸出基体，再在端部叠加双耳凸台，保证两耳外侧面与平板侧面的平行度；铰接孔采用同轴切除方式一次贯通，孔径与销轴按间隙配合选取，耳座内侧间距需匹配连杆小头宽度并留出侧向窜动余量。平板上的螺栓孔分布在受力中心两侧，孔边到板边缘保留足够边距，防止拧紧时板面开裂。整体外形紧凑，安装边界主要由平板长宽决定，耳座回转半径方向需在机架上预留避让空间，确保连杆摆动全过程不与周边护罩或管线干涉。

　　在实际选型中，这类支座多用于载荷中等、行程较短的直线转摆动场合，结构简单、装拆方便，销轴可从单侧抽出后快速更换连杆，维护时无需拆卸整个基座。设计校核重点关注铰接孔的比压、平板螺栓的剪切强度以及圆角处的疲劳安全系数，三维装配阶段还需模拟连杆在上下止点位置的姿态，确认双耳开口方向与运动平面一致，避免出现侧向别劲。
