叉型铰接支座机械结构三维造型

　　该叉型铰接支座属于小型设备里的摆臂连接构件，日常在轻工自动化输送线、小型工装夹具、手动操作机构里十分常见，核心作用是把两根需要相对摆动的杆件在铰接点处衔接起来，同时承担摆臂传递过来的径向载荷与小幅扭矩，避免铰接位置出现松脱、偏摆卡滞的问题。

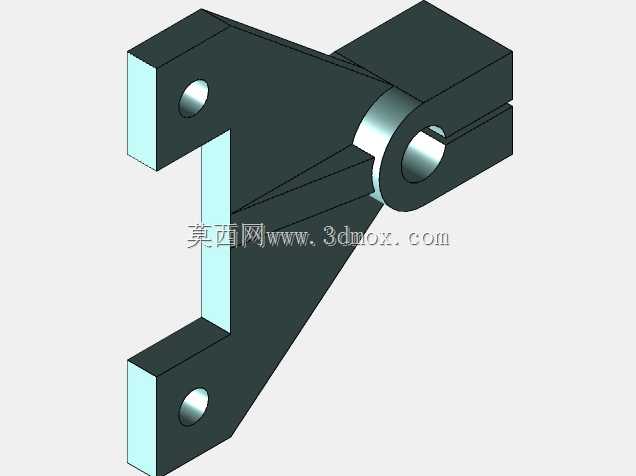

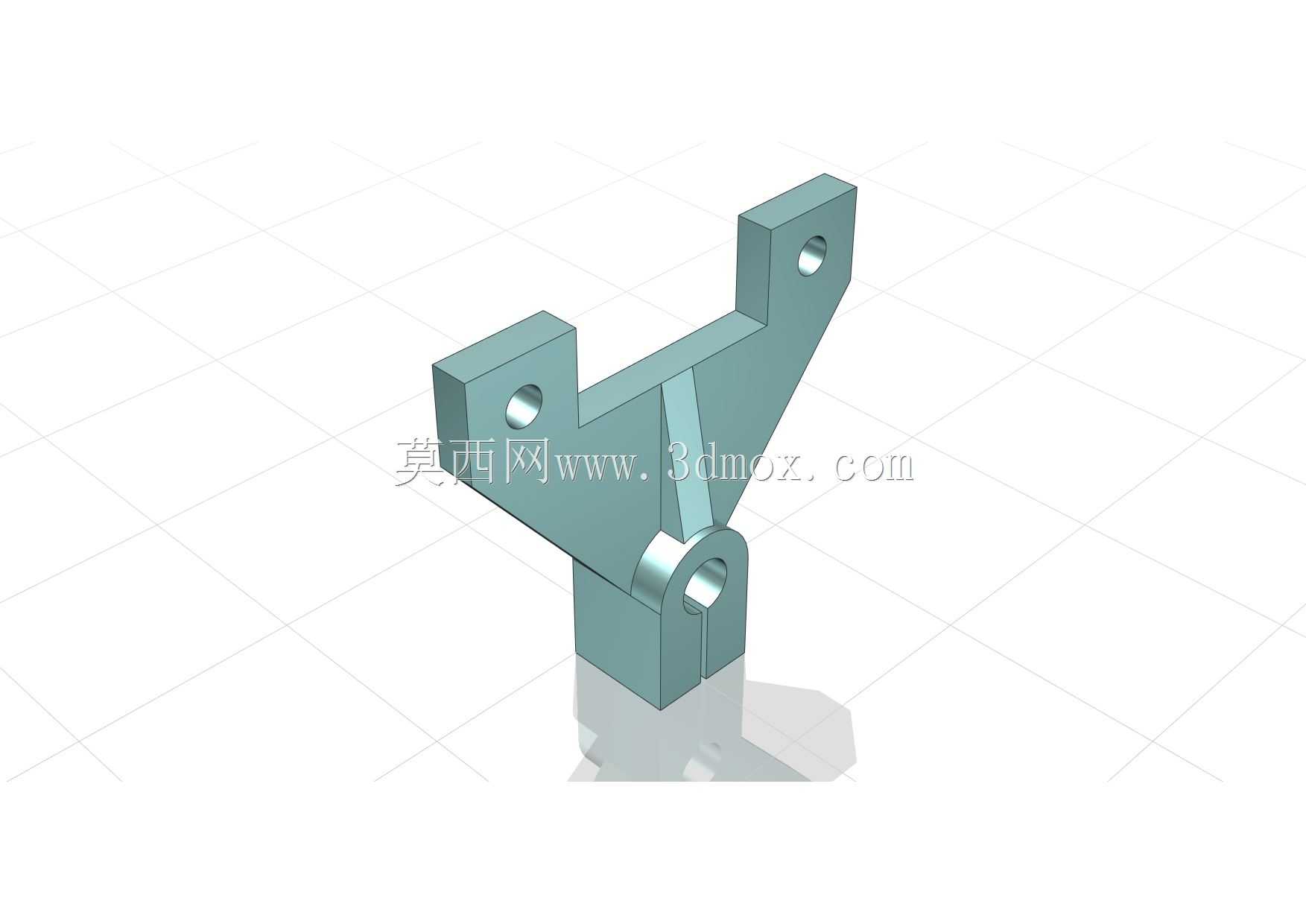

　　从结构布局来看，零件底部为带纵向开槽的圆柱铰接套筒，开槽沿套筒轴向贯通，套筒侧壁预留锁紧间隙，当铰接销轴穿入内孔后，可通过套筒侧方的锁紧件收窄开槽间隙，抱紧销轴消除配合旷量，既可以让摆臂绕销轴顺畅转动，也能在需要固定摆角时锁死转动自由度。套筒上方延伸出Y型分叉的两支承臂，两支臂向斜上方对称张开，臂端各自加工同轴的通孔，孔位用于穿装固定螺栓，可分别对接上方两个不同方向的联动杆件，让整个支座同时承接两路摆动力的传递，分叉臂和底部套筒衔接的位置做了加厚过渡处理，避免载荷集中在转角处出现应力断裂。

　　建模过程中首先确定底部铰接套筒的内孔基准轴线，以该轴线为装配基准向上绘制分叉臂的拉伸轮廓，两支臂的张开角度根据配套摆臂的运动行程设定，保证摆臂在最大摆角位置时，臂体不会和周边机架发生运动干涉。臂端的安装孔采用沉孔设计，螺栓装入后头部不会突出臂体表面，减少外部磕碰风险。整体零件的壁厚均匀控制在3至5毫米区间，既满足常规轻载工况的强度要求，也不会因为壁厚过大造成材料浪费、整体重量超标。

　　安装边界方面，底部套筒的外径要和配套安装座的预留卡槽宽度匹配，开槽宽度预留0.5至1毫米的锁紧变形量，两支臂端的孔位中心距需要和对接杆件的孔位公差控制在0.1毫米以内，保证装配时螺栓可以顺畅穿入，不会出现别劲卡滞。零件工作时，铰接套筒承受摆臂往复摆动带来的交变径向力，分叉臂承受杆件拉动的双向拉力，过渡圆角的设计可以大幅降低交变应力集中的影响，延长构件的疲劳使用寿命。这类支座常采用铝合金铣削或者钣金折弯焊接成型，表面做阳极氧化处理，在小型手动工装、检测设备摆台、通讯设备架设支架里都能适配使用，结构紧凑，安装调整都十分便捷。
