直列四缸发动机曲轴精密结构数模

　　曲轴作为内燃机动力输出的核心回转构件，承担着将活塞往复直线运动转化为旋转扭矩的关键职能，这款直列四缸曲轴的数模还原了量产乘用车动力总成里核心运动件的完整结构特征，从工程落地的视角拆解，整个构件的设计逻辑完全围绕交变载荷承载、动平衡控制、装配边界适配三个核心维度展开。

　　先从实际装机的应用场景来看，这类曲轴普遍适配小排量自然吸气或者低压增压的直列四缸内燃机组，整机搭载在普通家用乘用车、轻型商用厢货、小功率固定式发电机组以及小型工程动力单元上，整机运行时，四个气缸按照1-3-4-2的点火顺序交替做功，活塞通过连杆把爆发压力传递到连杆轴颈，曲轴需要持续承受周期性变化的燃气冲击力、往复惯性力与旋转离心力的复合作用，这就要求结构设计阶段必须把每一处轴颈的过渡圆角、配重块的轮廓、油道的走向都做反复校核。

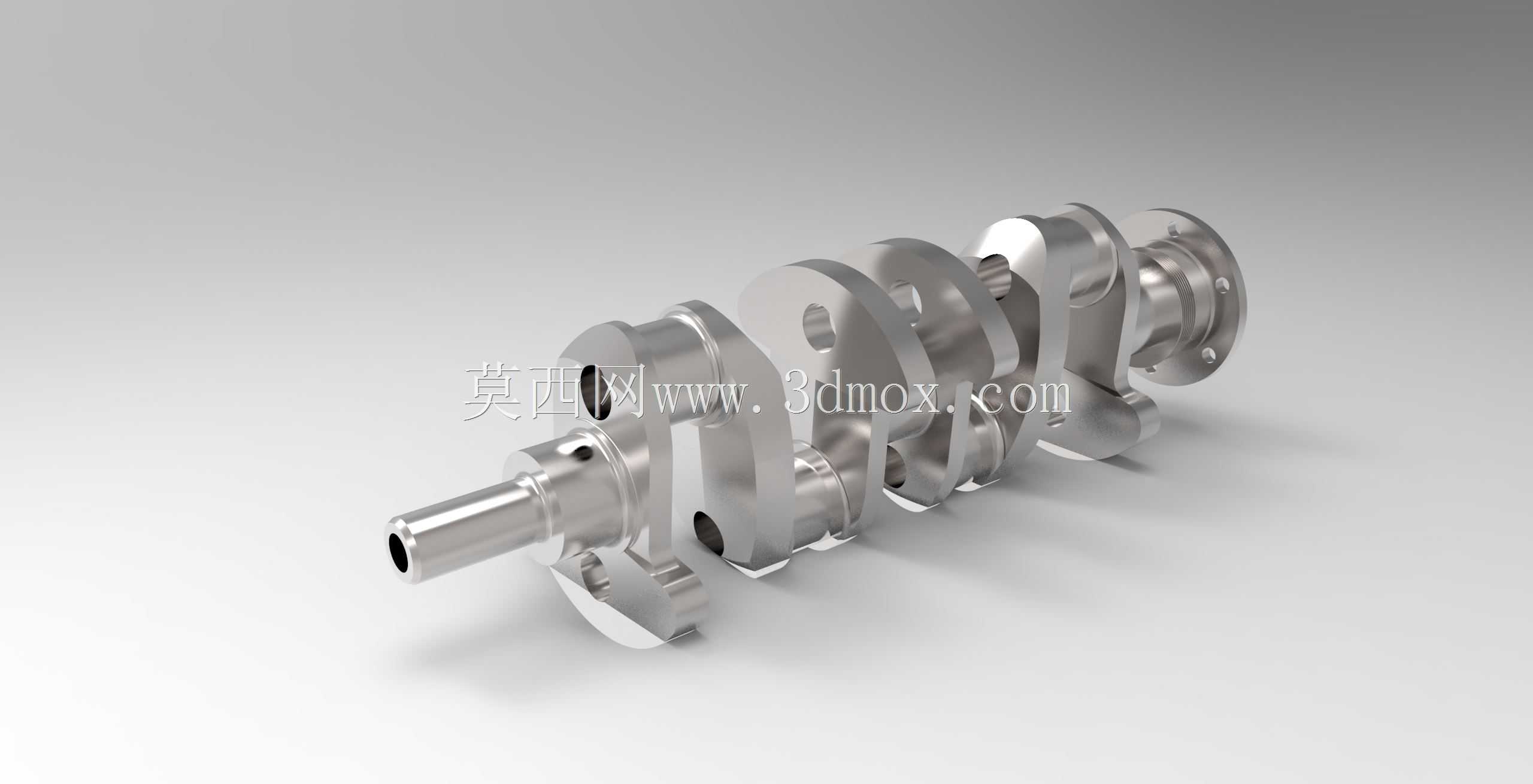

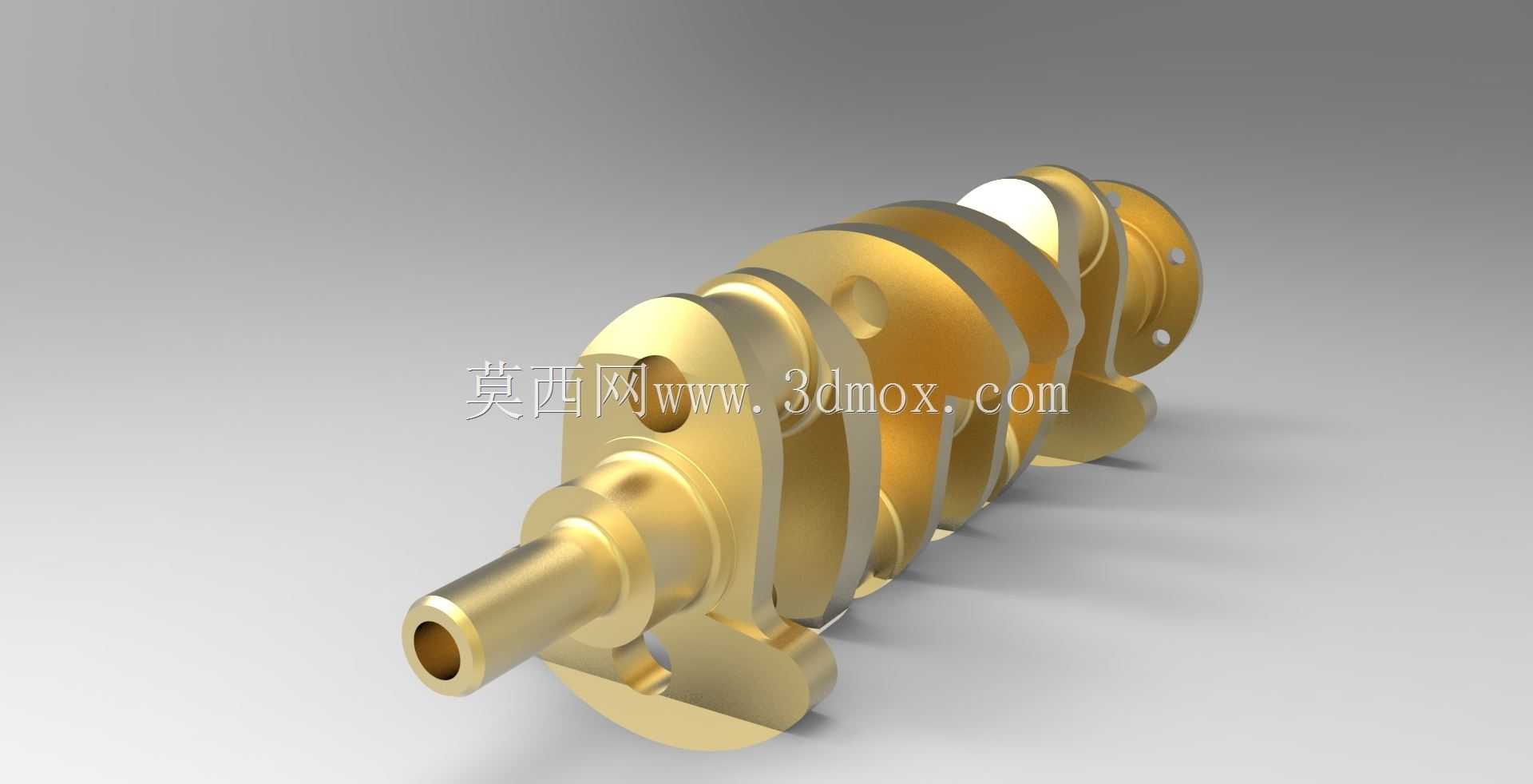

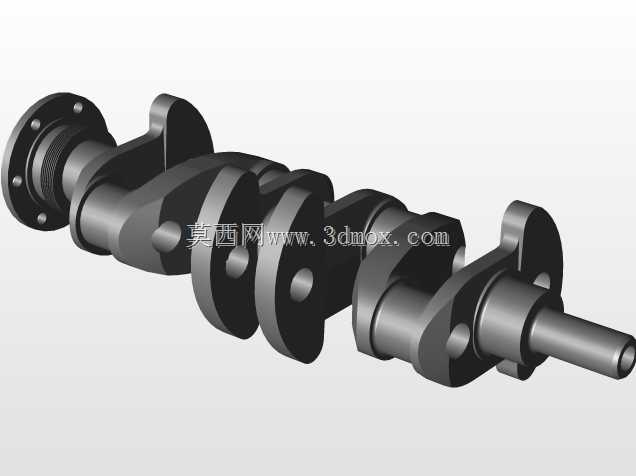

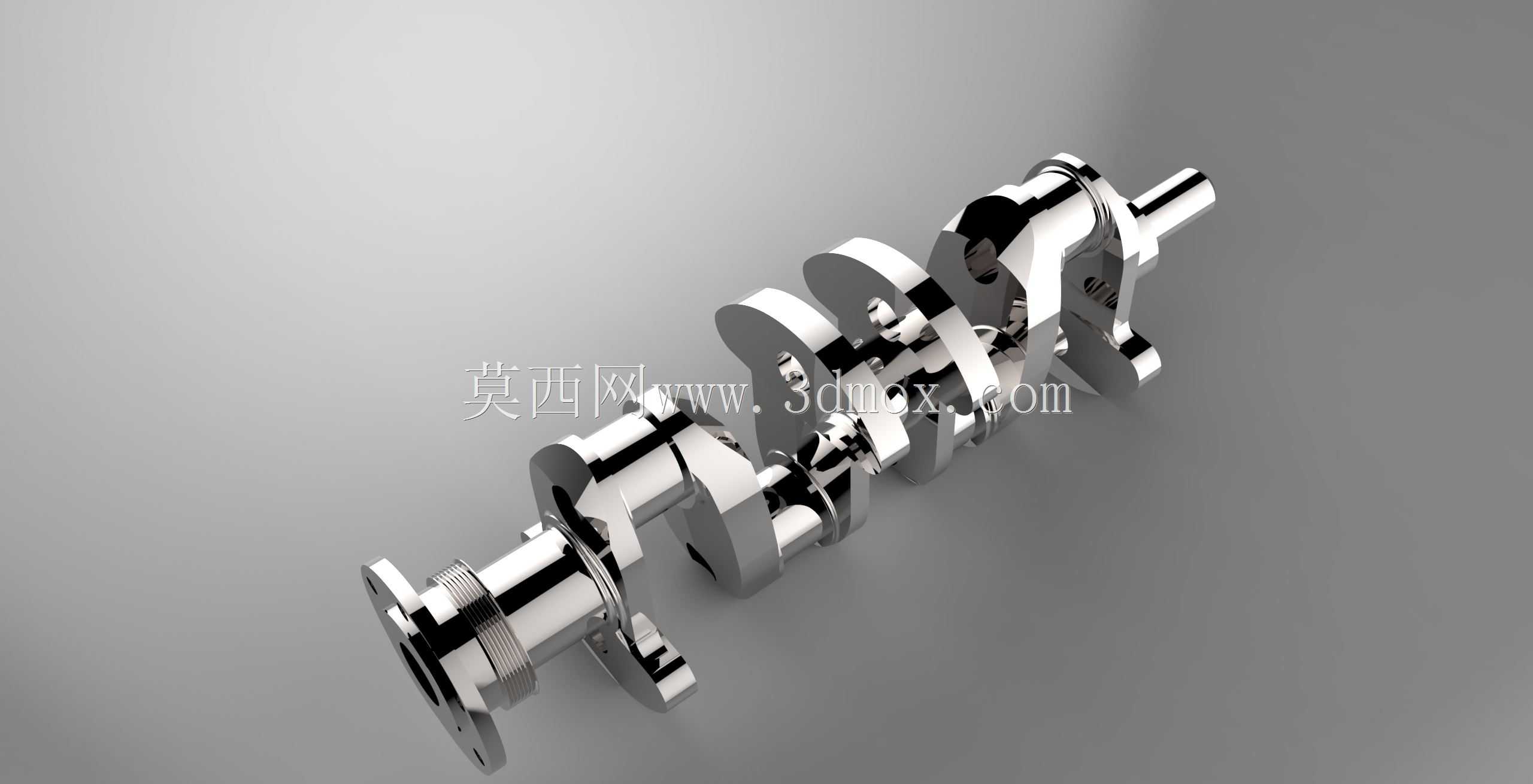

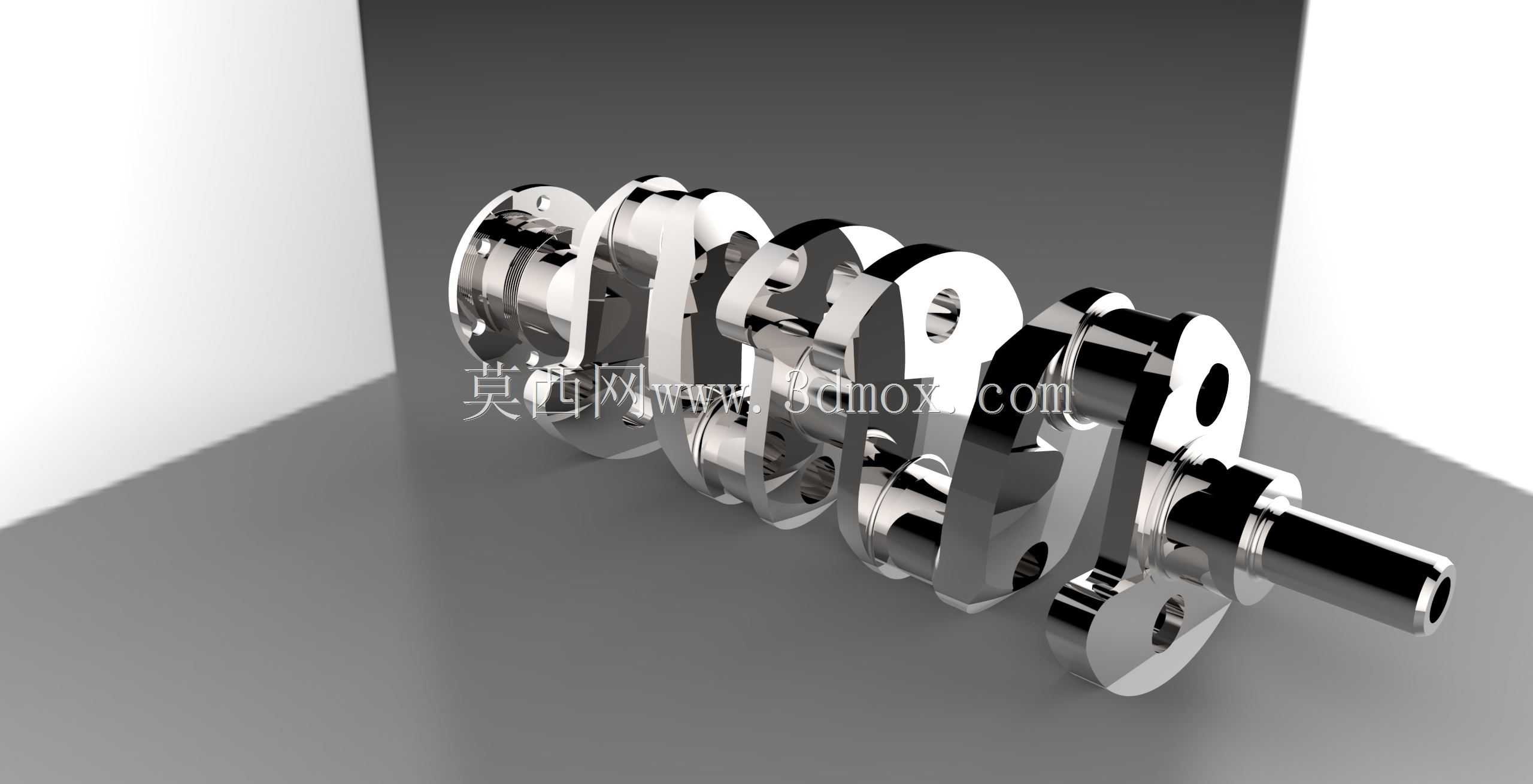

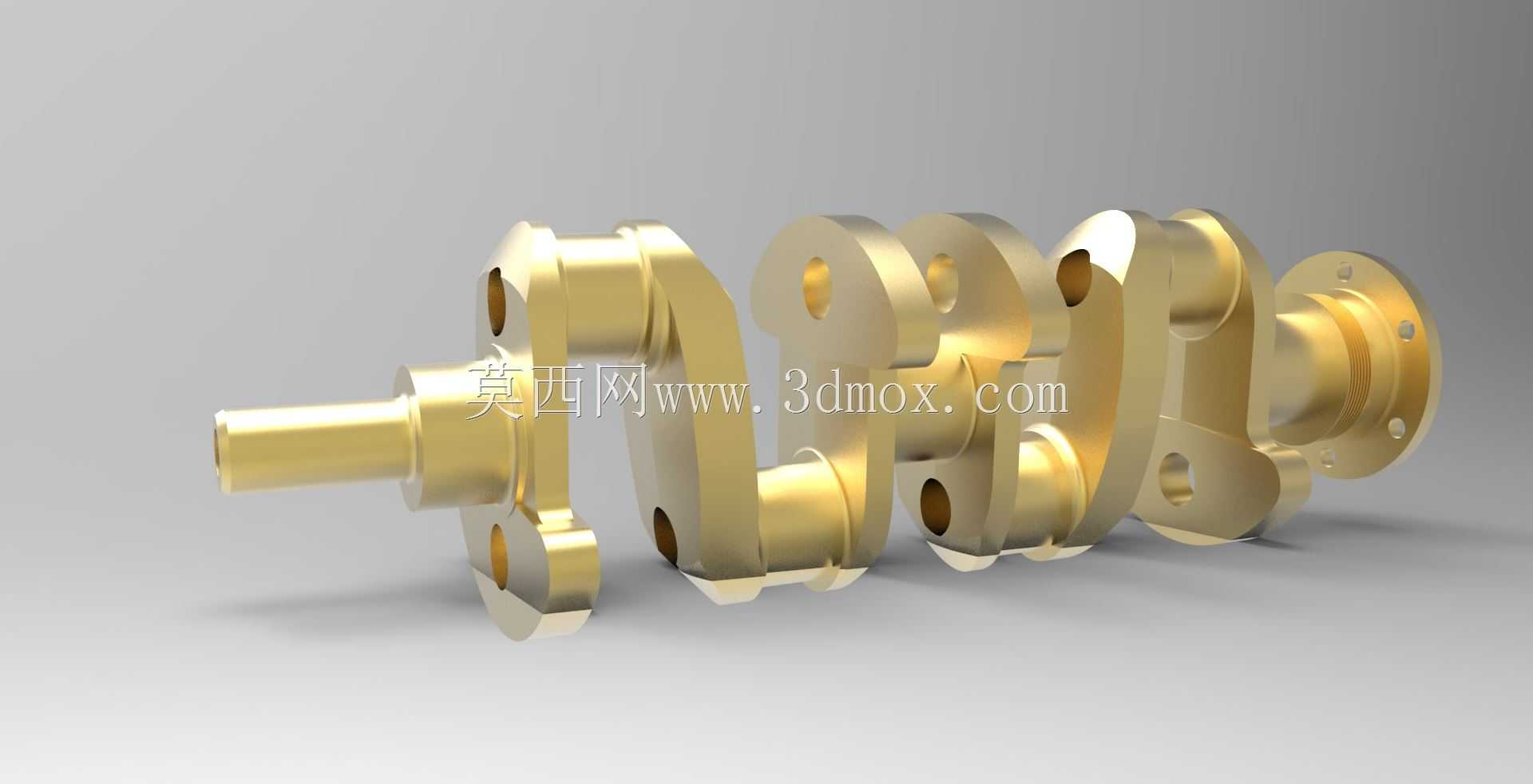

　　数模里可以清晰看到四个错开180度布置的连杆轴颈，直列四缸的曲拐布置形式天然具备一阶往复惯性力自平衡的特性，剩下的二阶惯性力则需要通过曲轴本身的配重布局、整机悬置的匹配来抵消。每一个曲拐两侧都集成了扇形平衡配重块，配重块的外轮廓做了随形的减重切削，既保证在高速回转时能够抵消连杆轴颈、连杆大头端产生的离心力矩，又尽可能控制曲轴整体自重，降低整机的往复运动惯量，让发动机在急加速、急减速工况下的转速响应更迅捷。

　　从安装边界的维度梳理，曲轴沿轴向的支撑点位一共设置了五个主轴颈，全支撑的布置形式把相邻两个曲拐之间都预留了主轴承安装位，相比非全支撑结构，这种设计的主轴颈载荷分布更均匀，轴瓦的比压更低，在高转速运行时的挠曲变形量能控制在极小范围内。主轴颈和连杆轴颈的表面都设计了高精度的圆柱配合面，轴颈两端的过渡位置全部采用圆角滚压的结构形式，数模里还原的圆角半径参数完全参考量产成熟机型的设计规范，避免应力集中在交变载荷下萌生疲劳裂纹。轴向定位结构设置在其中一道主轴颈的两侧，搭配止推轴瓦来控制曲轴整个轴向的窜动量，间隙控制在装机要求的合理区间内，既不会因为热膨胀出现卡滞，也不会因为轴向间隙过大导致连杆、活塞的对中精度偏移。

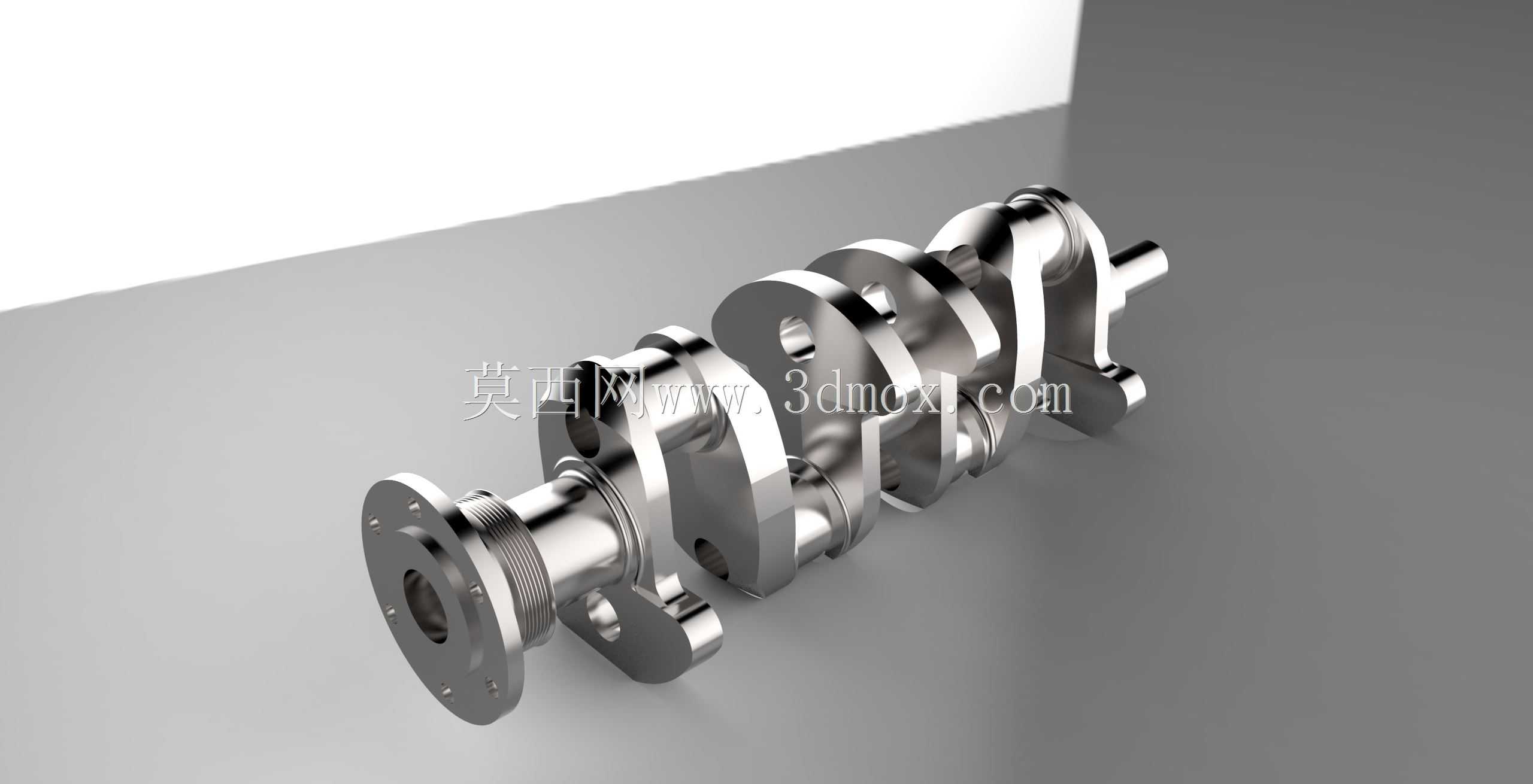

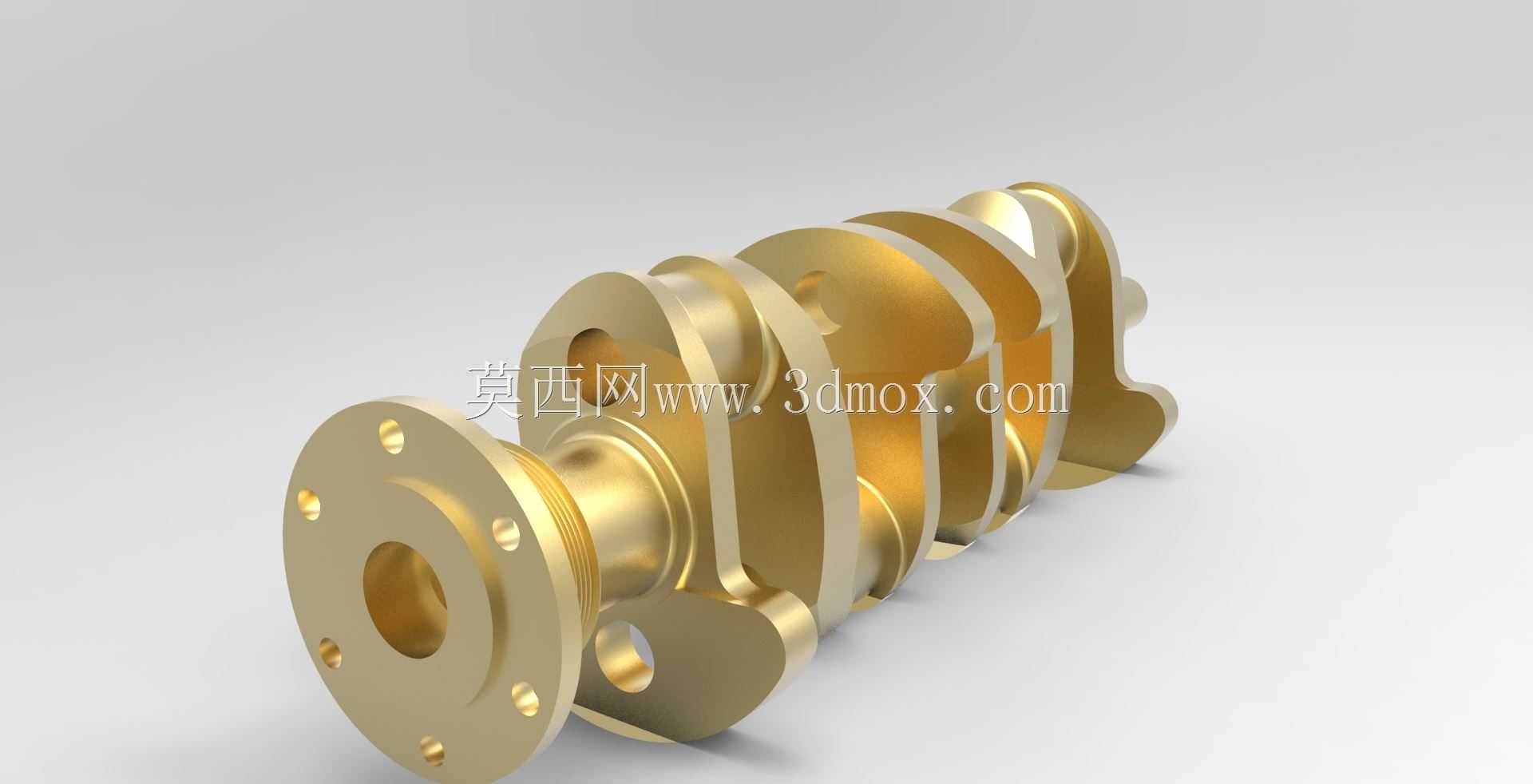

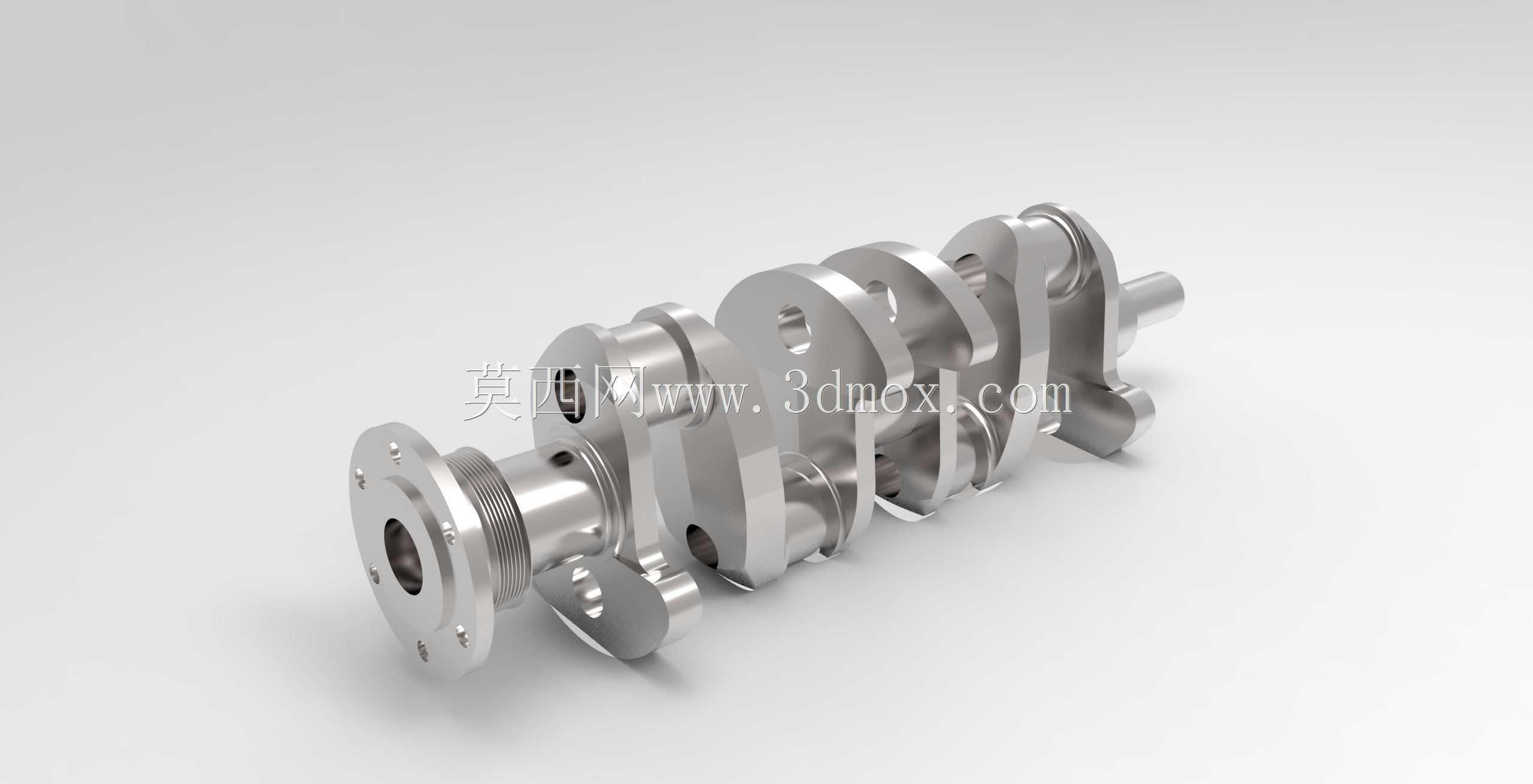

　　曲轴的动力输出端也就是法兰端，数模还原了端面上的螺栓孔阵列，用于和飞轮总成或者液力变矩器的驱动盘连接，法兰端的轴颈位置预留了油封配合面，表面粗糙度要求达到密封件适配的等级，防止机油从曲轴后端泄漏。前端的轴颈则依次预留了正时齿轮安装位、皮带轮驱动轴颈、前端油封配合面，部分同结构机型还会在前端安装扭转减振器，用来衰减曲轴转动过程中产生的扭振，避免轴系在特定转速区间出现共振断轴的风险。

　　润滑系统的通道在数模的内部结构里也做了完整还原，主油道的斜向油孔从主轴颈表面贯通，交叉连通到相邻的连杆轴颈内腔，压力机油从缸体主油道进入主轴承间隙之后，会通过曲轴内部的斜油道输送到连杆轴颈和连杆轴瓦的配合面，在摩擦副之间形成持续的压力油膜，避免金属直接接触出现烧瓦抱轴的故障。油孔的开口位置都做了倒角抛光处理，避免油道边缘产生应力集中，同时也能减少机油在通道内的流动阻力。

　　从设计思路的细节来看，所有轴颈的表面都要求做高频淬火或者氮化处理，表面硬度达到耐磨要求，而曲轴芯部则保留锻钢材料的韧性，能够承受冲击载荷不发生脆断。平衡块的轮廓在设计阶段经过了严格的动平衡仿真，去除多余质量的位置都避开了高应力区域，成品曲轴在出厂前都会做动平衡检测，在平衡块的指定位置钻孔去重，把剩余不平衡量控制在图纸允许的范围内。整个曲轴的轴向总长、各主轴颈的中心距、连杆轴颈的回转半径也就是冲程参数，都和对应缸体的缸心距、活塞行程参数完全匹配，装配时曲轴可以平稳落入缸体的主轴承座内，主轴承盖按照规定扭矩拧紧之后，曲轴能够无卡滞地灵活回转，全程没有偏磨、干涉的问题。这类数模在做新机型动力总成开发、旧设备曲轴备件测绘、运动仿真分析时，都可以作为结构参考，清晰呈现核心动力部件的工程设计逻辑。
